Винтовые насосы являются роторно-вращательными насосами, у которых имеются винты специального профиля. Благодаря профилю нарезки винтов обеспечивается разобщение всасывающей и напорной полостей по линии защепления винтов. В зависимости от числа рабочих винтов они бывают одно-, двух-, трех- и многовинтовыми.
На рис. 1.37 приведена схема одновинтового насоса. Рабочими органами являются однозаходный стальной винт и двухзаходная резиновая обойма, запрессованная в стальной корпус. Винт соединен с валом двигателя карданной передачей. При вращении винта перекачиваемая жидкость перемещается от всасывающей камеры к нагнетательной по замкнутой полости, образую-щейся между винтом и обоймой.
Винтовые насосы обеспечивают равномерную подачу жидкости. Подача одновинтового насоса составляет 0,3…60 м3/ч при давлении 0,5…2,5 МПа.
Применяют винтовые насосы в системах водоснабжения и водоот-ведения для перекачивания и дозирования коагулянта, а также для откачки дренажных вод из подземной части заглубленных насосных станций. Эти насосы используют для перекачивания стоков в шахтах и горных выработках.

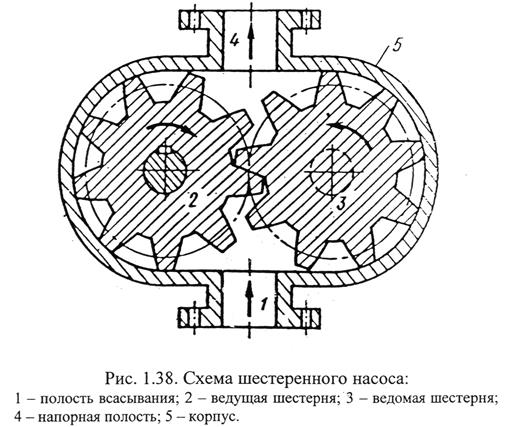

Шестеренные насосы по принципу действия так же, как и винтовые, являются объемными насосами. Схема шестеренного насоса приведена на рис. 1.38. Он состоит из двух шестерен: ведущей и ведомой, находящихся в зацеплении и расположенных с минимальным зазором в корпусе. Зубья шестерен при вращении захватывают перекачиваемую жидкость и переме-щают ее во впадины от всасывающей полости к напорной. Торцы шестерен плотно пригнаны к поверхности корпуса, что обеспечивает максимальную герметизацию насоса и уменьшает частичный перенос жидкости обратно в полость всасывания. Поэтому объемный КПД шестеренного насоса состав-ляет в среднем 0,7…0,85.
Подача шестеренных насосов составляет 0,22…58 м3 в час при давлении 0,6…2,5 МПа.
Шестеренные насосы используются в гидроприводах машин, системах смазки крупных механизмов и гидроавтоматике.
Шиберные насосы относятся к роторно-поступательным насосам, у которых рабочие органы выполнены в виде пластинчатых шиберов.
Шиберный насос (рис. 1.39) состоит из корпуса 1 и эксцентрично расположенного в нем ротора 2. В пазах ротора расположены прямоугольные пластины 3, которые при вращении ротора под действием центробежной силы перемещаются в радиальном направлении, прижимаясь к внутренней поверхности корпуса. Пластины делят рабочую камеру насоса на полости I. Полости по ходу вращения ротора увеличиваются в объеме, в них создается разряжение – вакуум, благодаря чему происходит их заполнение жидкостью. При достижении пластиной точки происходит замыкание рабочей полости. При дальнейшем вращении ротора от точки начинается уменьшение объема полостей и перекачиваемая жидкость в точке размыкания вытес-няется в нагнетательный канал 1.
Средняя подача пластинчатого шиберного насоса (м3/с) определяется по формуле
, (1.81)
где | - объемный КПД; | |
- радиус внутренней окружности корпуса, м; | ||
- число пластин; | ||
- толщина пластины, м; | ||
- ширина пластины, м; | ||
- эксцентриситет, м; | ||
- частота вращения ротора, мин-1. |
Шланговые насосы (рис. 1.40) действуют по принципу выдавливания защемленной в шланге жидкости, вращающимся ротором. Шланг из элас-тичного материала (резины, пластмассы и др.) прикрепляется к станине 4. В этой же станине вращается в подшипниках ротор 1, на внешней стороне которого размещены зажимные ролики 2. Перемещение перекачиваемой жидкости производится при вращении ротора за счет выдавливания ее из шланга вращающимися роликами.
Среднюю подачу (м3/с) шлангового насоса приближенно можно определить по формуле
, (1.82)
где | - объемный КПД; | |
- внутренний диаметр шланга, м; | ||
- частота вращения ротора, мин-1; | ||
- внешний диаметр ротора, м; | ||
- диаметр ролика, м; | ||
- число роликов. |
Регулирование подачи шлангового насоса осуществляют изменением частоты вращения ротора.
