Лекция 8. Основы золоулавливания на ТЭС

Золоулавливание (ЗУ) применяется:

· для снижения выбросов золы в атмосферу;

· для повышения надежности рабочих колес дымососов и стволов дымовых труб;

· для реализации комплексных мер по утилизации золы.

Различают: механические фильтры, электрофильтры.

Степень улавливания – отношение улова золы к входящей массе золы в золоуловитель (η).

Степень проскока – отношение проскочившей массы к входящей массе золы P=1– η; η+P=1,0 (рис. 8.1).

Рис. 8.1. Баланс золоуловителя

Многоступенчатый золоуловитель изображен на рис. 8.2

Рис. 8.2. Схема трехступенчатого ЗУ

Количество выбрасывающей в атмосферу золы

M₃= 10·B·(A^p+q₄( /32,7))·α_ун·P,

где B – расход топлива, кг/ч; A^{p –} зольность топлива, %; q₄ – потеря теплоты с механическим недожогом, %; – низшая теплота сгорания, МДж/кг; α_ун – доля золы топлива, уносимая из топки; α_ун=0,95 для топок с твердым шлакоудалением; α_ун=0,7–0,75 для открытых и полуоткрытых топок с жидким шлакоудалением.

Слипаемость между частицами и ограничивающими поверхностями и собственно между частицами (адгезия, когезия) – различают: слабую, среднюю, сильную.

Плотность частиц золы находится обычно в пределах 1900–2500 кг/м³.

Между параметрами золоулавливания (П) и проскоком (P)

P= exp(–П) = exp( ),

где V – эффективная скорость осаждения золы на поверхность, м/с;
F – поверхность осаждения, м²; u – средняя скорость движения пылегазового потока, м/с; ω – сечения для прохода газов, м²;

,

Ф_i – доля i-ой фракции при входе в золоуловитель, %; (для 2-х ступенчатых золоуловителей).

Данные по характеристикам некоторых топлив и удельному электросопротивлению (УЭС) летучей золы приведены в таблице 8.1

Таблица 8.1

Месторождения	Марка топлив	Vг, %	, МДж/кг	Ap, %	Wp, %	Sп, %	d	Тип мельницы	Среднее квадратичное отклонение, σ
Донецкое	Г	>35	19,5		8,3	2,3		ШБМ	3,2
Кузнецкое	Т	8–17	26,4	18,3	10,3	0,5		ШБМ	–
Подмосковное	Б	–	9,58	29,6	30,6	2,7		ШБМ
Экибастузское	СС	25–37	17,2		2,5	0,7		ШБМ	3,2

Г – газовый; Т – тощий; Б – бурый; СС – слабоспекающийся

– статистическая дисперсия

Продолжение таблицы 8.1

Значения логарифма (lg) УЭС золы топлив приведены в табл. 8.2 и на рис. 8.3.

Таблица 8.2

Удельное электросопротивление летучей золы топлив

В табл. 8.1: – выход летучих газов; - теплотворная способность (низшая) рабочей массы топлива; – зольность и влажность топлива; – приведённая сернистость.

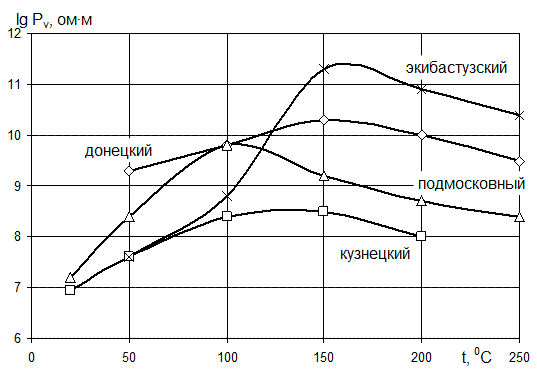

Рис. 8.3. Удельное электросопротивление летучей золы топлив

Величина УЭС во многом определяет степень улова в электрофильтрах золы разных топлив.
