Особенности регулирования при совместной работе насосов
Допустим, что насосы работают два последовательно, и они одноступенчатые (рисунок 51).
Рисунок 51 – Регулирование двух одноступенчатых насосов
Регулирование дросселированием и с помощью байпаса выполняются на всю насосную станцию сразу. Регулирование числом оборотов выполняется на один насос. Регулирование обточкой – на одно рабочее колесо.
Q | |||
H |
;
;
Допустим, работают два насоса (насос трехступенчатый) (рисунок 52)

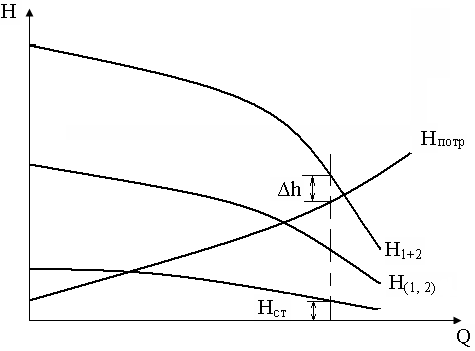

Рисунок 52 – Последовательная работа двух трехступенчатых насоса
1) построить характеристику ступени
2) Если Dh ³ Нступ, то устраняем одну ступень
Два трехступенчатых насоса работают параллельно (рисунок 53).

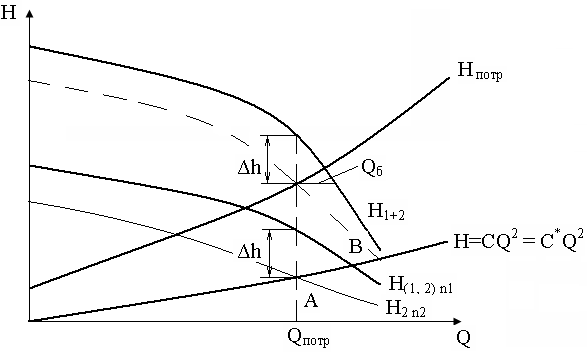

Рисунок 53 – Регулирование изменением числа оборотов двух параллельно работающих насосов
1) регулируем число изменения оборотов у каждого насоса одинаково.
2) откладываем , получаем точку А.
3) через точку А строим , находим т. В.
4) определяем
5) строим характеристику при п2.
1) принимаем решение регулировать один насос; строим характеристику ступени (рисунок 54)

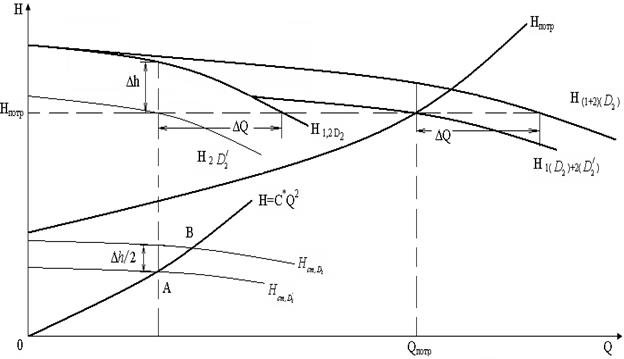

Рисунок 54 – Регулирование многоступенчатого насоса
2) обтачиваем два колеса
3) от характеристики ступени откладываем
4) через точку А строим параболу обточки
5)
6) < dдоп
7) строим при
