Вихревые насосы. Вихревые насосы относятся к машинам трения

Вихревые насосы относятся к машинам трения. Рабочее колесо вихревого насоса аналогично колесу центробежного насоса, засасывает жидкость из внутренней части канала и нагнетает ее во внешнюю, в результате чего возникает продольный вихрь. При прохождении жидкости через рабочее колесо (рисунок 5) в вихревом насосе, как и в центробежном, увеличиваются кинетическая энергия жидкости (увеличивается ее скорость) и потенциальная энергия давления.

Рабочим органом насоса является рабочее колесо с радиальными или наклонными лопатками. Колесо вращается в цилиндрическом корпусе с малыми торцовыми зазорами.
Жидкость поступает через всасывающее отверстие в канал, перемещается по нему рабочим колесом и выбрасывается через выходное отверстие.
Вихревой насос по сравнению с центробежным обладает следующими достоинствами: создаваемое им давление в 3-7 раз больше при одинаковых размерах и частоте вращения рабочего колеса; конструкция проще и дешевле; обладает самовсасывающей способностью; может работать на смеси жидкости и газа; подача меньше зависит от противодавления сети. Недостатками насоса являются низкий КПД, не превышающий в рабочем режиме 45%, и непригодность для подачи жидкости, содержащей абразивные частицы (так как это приводит к быстрому изнашиванию стенок торцовых и радиальных зазоров и, следовательно, падению давления и КПД).
Вихревые насосы обычно применяют при необходимости создания большого напора при малой подаче. Поэтому их широко применяют в химической промышленности для подачи кислот, щелочей и других химически агрессивных реагентов, где при малых подачах (мала скорость протекания химических реакций) необходимы высокие напоры (велики гидравлические сопротивления реакторов и давления, при которых протекают реакции). Вихревые машины используют в качестве вакуум-насосов и компрессоров низкого давления. В последние годы они находят применение в системах перекачки сжиженного газа.

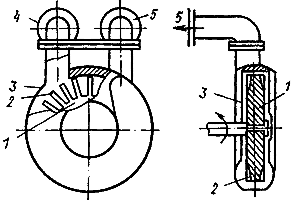

1 - рабочее колесо; 2 - лопатка; 3 - корпус; 4 - всасывающее отверстие; 5 - выходное отверстие

Рис. 5.Схема вихревого насоса

Рабочим органом вихревого насоса является рабочее колесо 1 с радиальными или наклонными лопатками (рисунок6), помещенное в цилиндрический корпус с малыми торцевыми зазорами. В боковых и периферийной стенках корпуса имеется концентричный канал 2, начинающийся у всасывающего отверстия и кончающийся у напорного. Канал прерывается перемычкой 4, служащей уплотнением между напорной и всасывающей полостями. Жидкость поступает через всасывающий патрубок 5 в канал, прогоняется по нему рабочим колесом и уходит в напорный патрубок 3.

Рис. 6. Схема вихревого насоса закрытого типа

Напор вихревого насоса в 3-7 раз больше, чем центробежного, при тех же размерах и числе оборотов. Большинство вихревых насосов обладает самовсасывающей способностью, т. е. способностью при пуске засасывать жидкость без предварительного заполнения всасывающего трубопровода. Многие вихревые насосы могут работать на смеси жидкости и газа. Недостатком вихревого насоса является низкий КПД, не превышающий 45%. Наиболее распространенные конструкции имеют КПД 35-38%. Низкий КПД препятствует применению вихревого насоса при больших мощностях. Вихревые насосы изготовляют на подачу до 12 л/с. Напор вихревых насосов достигает 240 м, мощность доходит до 25 кВт, коэффициент быстроходности n_s=6÷40. Число оборотов вихревого насоса так же, как и лопастного, ограничено только кавитационными явлениями. Следовательно, насос может быть непосредственно соединен с электродвигателем. Вихревые насосы не пригодны для перекачивания жидкости с большей вязкостью, вследствие того, что при увеличении вязкости напор и КПД резко падают. Вихревые насосы рекомендуется применять при Re > 20000.

Эти насосы пригодны также для подачи жидкостей, содержащих абразивные частицы, так как из-за износа быстро увеличиваются торцовые и радиальные зазоры, что приводит к падению напора и КПД.

По типу рабочего колеса вихревые насосы делятся на насосы закрытого и открытого типов. У насосов закрытого типа (см. рис. 6) лопатки рабочего колеса короткие. Их внутренний радиус равен внутреннему радиусу канала. Жидкость подводится из всасывающего патрубка непосредственно в канал. У насосов открытого типа (рисунок 7) внутренний радиус лопаток меньше внутреннего радиуса канала. Жидкость подводится из всасывающего патрубка 1, поступает в подвод 2, из которого через всасывающее окно 3 подводится к лопаткам рабочего колеса 4 и затем поступает в канал 5. От типа колеса зависят его кавитационные свойства, а также самовсасывающая способность и способность работать на газожидкостной смеси. Далее жидкость прогоняется по каналу рабочим колесом и через напорное отверстие 8 уходит в отвод 6 и напорный патрубок 7.

Рисунок 7. Схема вихревого насоса открытого типа
