Принцип работы и основные элементы конструкции.

В электрических машинах постоянного тока магнитное поле создается обмоткой возбуждения с постоянным электрическим током. Это магнитное поле определенным образом распределено в пространстве и неизменно во времени (рис. 2а).

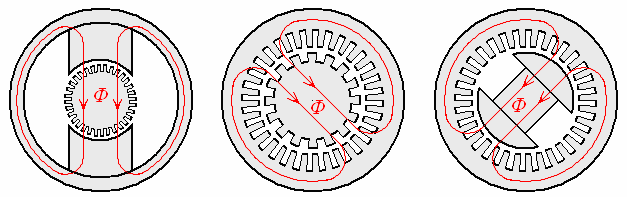

а б в

Рис. 2. Магнитные цепи электрических машин

а – машина постоянного тока; б – асинхронный двигатель;

в – синхронная машина.

В асинхронном электродвигателе (рис. 2б) магнитное поле создается неподвижной трехфазной электрической обмоткой с трехфазным электрическим током. Такое магнитное поле равномерно вращается в пространстве. Вращающееся магнитное поле, взаимодействуя со второй обмоткой, расположенной на роторе, создает вращающий электромагнитный момент, под действием которого совершается механическая работа.

В синхронной электрической машине (рис. 2в) магнитное поле создается обмоткой возбуждения с постоянным током, расположенной на вращающейся части. При этом постоянное магнитное поле вращается вместе с якорем и взаимодействует с неподвижной трехфазной электрической обмоткой, находящейся на статоре синхронной машины.
