Синхронные машины.

Статор синхронной машины (СМ) называется якорем. На статоре расположена трехфазная обмотка, равномерно распределенная по пазам (обмотка якоря). Число полюсов обмотки статора равно числу полюсов ротора.

Ротор СМ называется индуктором и имеет обмотку возбуждения (ОВ), питаемую постоянным током.

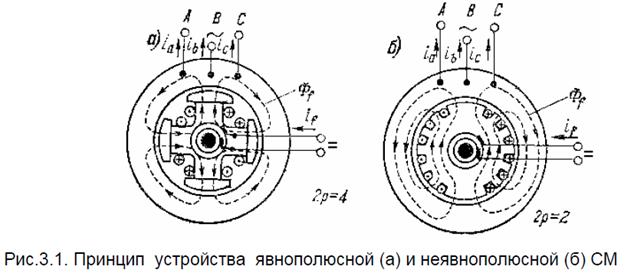

По конструкции ротора различают явнополюсные и неявнополюсные СМ (рис.3.1).

В режиме генератора необходимо ротор привести во вращение со скоростью n и возбудить его, тогда поток возбуждения Ф будет пересе-кать проводники обмотки якоря и индуктировать в них ЭДС с частотой f = p n / 60, (3.1) где р - число пар полюсов. Для получения f = 50 Гц частота вращения n должна соответствовать р:

р 1 2 3 4 5 6

n, об/мин 3000 1500 1000 750 600 500

Таким образом, чем больше р , тем меньше частота вращения n.

Синхронная машина может работать и в качестве двигателя, если подвести к обмотке статора трехфазный ток. В этом случае в результате взаимодействия магнитных полей статора и ротора поле статора увлекает за собой ротор. При этом ротор вращается в ту же сторону и с той же скоростью, что и поле статора.
