Графический расчет усилительного каскада

Будем считать, что источник сигнала по отношению к транзистору является генератором тока i_Г » I_Гm sin w t, где I_Гm=E_Гm/R_Г. Тогда полный входной ток транзистора можно считать известным
. (3.43)

Сопротивление нагрузки будем считать большим R_Н >> R_К.

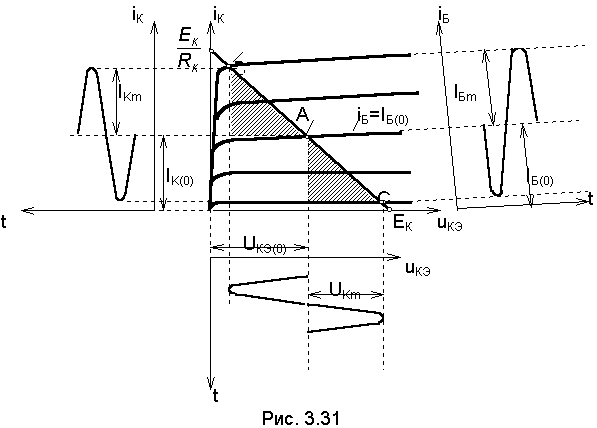

Для описания работы транзистора воспользуемся семейством выходных характеристик (рис. 3.31) i_К=f(i_Б,u_КЭ). Учитывая, что характеристика резистора R_К подчиняется закону Ома, получим:

где ( E_К - u_КЭ) - падение напряжения на резисторе R_К. Это уравнение называется уравнением нагрузочной линии. Ее график имеет вид прямой линии, проходящей через точку E_К на оси абсцисс и через точку E_К /R_К, на оси ординат. Чем меньше R_К, тем более круто проходит нагрузочная линия. Поскольку через транзистор и R_К протекает один и тот же ток i_К, то его величина и напряжение u_КЭ могут быть найдены путем решения системы уравнений:

. (3.44)

Эта система уравнений может быть решена графически, путем нахождения точек пересечения нагрузочной линии с графиками выходных характеристик транзистора. Для определения параметров режима по постоянному току примем e_Г =0. Тогда значения постоянной составляющей тока коллектора I_К (0) и напряжения U_КЭ (0) определяются пересечением нагрузочной линии и статической характеристики транзистора, снятой при i_Б =I_Б (0), - см. рис. 3.31, точка А.

При подаче на вход каскада напряжения e_Г ток базы будет изменяться относительно I_Б (0) по синусоидальному закону с амплитудой

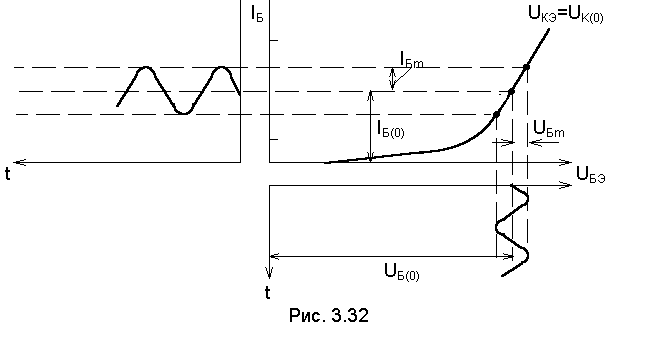

и рабочая точка будет перемещаться по нагрузочной линии между точками B и C. Соответственно будет изменяться ток коллектора с амплитудой I_Кm около значения I_К (0) и напряжение на коллекторе с амплитудой U_Кm около значения U_КЭ (0). При этом ток коллектора i_Кбудет находиться в фазе с током базы i_Б, а выходное напряжение u_КЭ в противо-фазе. ( Увеличению тока базы соответствует увеличение тока коллектора и уменьшение напряжения на коллекторе. См. рис. 3.31). Для определения входного напряжения u_БЭ необходимо воспользоваться входной характеристикой транзистора i=f(u_БЭ) при u_КЭ=U_К(0) рис.3.32. (Строго говоря, при больших U_Кm может потребоваться семейство входных характеристик, снятых при различных u_КЭ, но , как правило, влиянием u_КЭ на входной ток можно пренебречь). Постоянному току I_Б(0) соответствует постоянное напряжение U_Б(0). При изменении тока базы с амплитудой I_Бm входное напряжение изменяется с амплитудой U_Бm_. Обратим внимание на то, что выходное напряжение в данном каскаде (ОЭ) противофазно входному. Графические расчеты могут выполняться и без учета введенных ранее ограничений.
