Статические характеристики в схеме ОЭ

В схеме с общим эмиттером (см. рис. 3.3,б) входным током является ток базы iБ, а выходным - ток коллектора iК, соответственно, входным напряжением является напряжение uБЭ, а выходным - напряжение uКЭ.

Входная характеристика в схеме ОЭ представляет собой зависимость

.

Однако, реально в справочниках приводится обратная зависимость

.

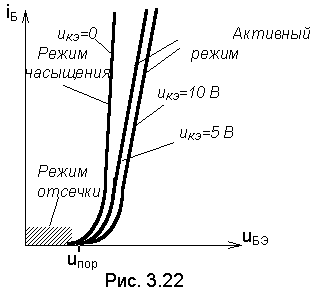

Семейство входных характеристик кремниевого n-p-n-транзистора приведено на рис. 3.22. Выражение для идеализированной входной характеристики в активном режиме имеет вид:

, (3.37)

где uБЭ - прямое напряжение на эмиттерном переходе. Так же, как и в схеме ОБ, входная характеристика имеет вид, характерный для прямой ветви ВАХ p-n-перехода (см. рис. 3.22). однако, входной ток iБ здесь в ( b + 1) раз меньше, чем в схеме ОБ. Экспоненциальный рост тока базы при увеличении uБЭ связан с увеличением инжекции электронов в базу и соответствующим усилением их рекомбинации с дырками. В выражении (3.37) отсутствует зависимость тока iБ от напряжения uКЭ. Реально эта зависимость имеет место, она связана с эффектом Эрли. Как показано в гл. 3, с ростом обратного напряжения на коллекторном переходе сужается база транзистора, в результате чего уменьшается рекомбинация носителей в базе и, соответственно, уменьшается ток базы. Снижение тока базы с ростом uКЭ отражается небольшим смещением характеристик в область больших напряжений uБЭ - см. рис. 3.22.При uКЭ< uБЭ открывается коллекторный переход, и транзистор переходит в режим насыщения. В этом режиме вследствие двойной инжекции в базе накапливается очень большой избыточный заряд электронов, их рекомбинация с дырками усиливается, и ток базы резко возрастает - см. рис. 3.22.

Выходная характеристика в схеме ОЭ представляет собой зависимость

.

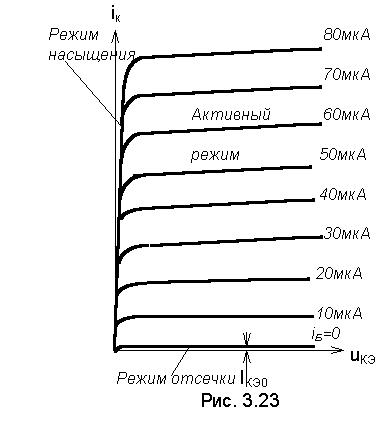

Семейство выходных характеристик n-p-n-транзистора приведено на рис. 3.23. Выражение для идеализированной выходной характеристики в активном режиме имеет вид:

. (3.38)

Особенностью выходной характеристики транзистора в схеме с общим эмиттером по сравнению с характеристикой в схеме с общей базой, является то, что она целиком лежит в первом квадранте. Это связано с тем, что в схеме ОЭ напряжение uКЭ распределяется между обоими переходами, и при uКЭ< uБЭ напряжение на коллекторном переходе меняет знак и становится прямым, в результате транзистор переходит в режим насыщения при uКЭ >0 (cм. рис. 3.23). В режиме насыщения характеристики сливаются в одну линию, то есть ток коллектора не зависит от тока базы. Так же, как и в схеме ОБ, идеализированная характеристика в активном режиме не зависит от напряжения uКЭ. Реально имеет место заметный рост тока iК с ростом uКЭ (см. рис. 3.23), связанный с эффектом Эрли. Этот рост выражен значительно сильнее, чем в схеме ОБ в связи с более резкой зависимостью от напряжения на коллекторном переходе коэффициента передачи тока базы b по сравнению с коэффицентом передачи тока эмиттера a . Также более резкой зависимостью b от тока эмиттера и, соответственно, от тока базы объясняется практическое отсутствие эквидистантности характеристик. При iБ=0 в цепи коллектора протекает ток iКЭ0= b iБЭ0. Увеличение тока в b раз по сравнению со схемой ОБ объясняется тем, что в схеме ОЭ при iБ=0 и uКЭ >0 эмиттерный переход оказывается несколько приоткрыт напряжением uКЭ, и инжектируемые в базу электроны существенно увеличивают ток коллектора.
