Технология широкополосного сигнала

Список ключевых слов: техника расширенного спектра, ортогональное частотное мультиплексирование, расширение спектра скачкообразной перестройкой частоты, начальное число, последовательность псевдослучайной перестройки частоты, медленное расширение спектра, быстрое расширение спектра, прямое последовательное расширение спектра, расширяющая последовательность, чип, чиповая скорость, коэффициент расширения, множественный доступ с кодовым разделением, пилотный сигнал.

Техника расширенного спектра разработана специально для беспроводной передачи. Она позволяет улучшить помехоустойчивость кода для сигналов малой мощности, что очень важно Для мобильных применений. Однако нужно подчеркнуть, что техника расширенного спектра - не единственная техника кодирования, которая применяется для беспроводных линий связи микроволнового диапазона. Здесь также применяются частотная (FSK) и фазовая (PSK) манипуляции, описанные в предыдущей главе. Амплитудная манипуляция (ASK) не используется по той причине, что каналы микроволнового диапазона имеют широкую полосу пропускания, а усилители, которые обеспечивают одинаковый коэффициент усиления для широкого диапазона частот, очень дороги.

Широкая полоса пропускания позволяет также применять модуляцию с несколькими несущими, когда полоса делится на несколько подканалов, каждый из которых использует свою несущую частоту. Соответственно, битовый поток делится на несколько подпотоков, текущих с более низкой скоростью. Затем каждый подпоток модулируется с помощью определенной несущей частоты, которая обычно кратна основной несущей частоте, то есть f0, 2f0, 3f0 и т. д. Модуляция выполняется с помощью обычных методов FSK или PSK. Такая техника называется ортогональным частотным мультиплексированием (OrthogonalFrequencyDivisionMultiplexing, OFDM).

Перед передачей все несущие сворачиваются в общий сигнал путем быстрого преобразования Фурье. Спектр такого сигнала примерно равен спектру сигнала, кодируемого одной несущей. После передачи из общего сигнала путем обратного преобразования Фурье выделяются несущие подканалы, а затем из каждого канала выделяется битовый поток. Выигрыш в разделении исходного высокоскоростного битового потока на несколько низкоскоростных подпотоков проявляется в том, что увеличивается интервал между отдельными символами кода. Это означает, что снижается эффект межсимвольной интерференции, появляющийся из-за многолучевого распространения электромагнитных волн.

Расширение спектра скачкообразной перестройкой частоты

Идея метода расширения спектра скачкообразной перестройкой частоты (FrequencyHoppingSpreadSpectrum, FHSS) возникла во время Второй мировой войны, когда радио широко использовалось для секретных переговоров и для управления военными объектами, например торпедами. Для того чтобы радиообмен нельзя было перехватить или подавить узкополосным шумом, было предложено вести передачу с постоянной сменой несущей в пределах широкого диапазона частот. В результате мощность сигнала распределялась по всему диапазону, и прослушивание какой-то определенной частоты давало только небольшой шум. Последовательность несущих частот выбиралась псевдослучайной, известной только передатчику и приемнику. Попытка подавления сигнала в каком-то узком диапазоне также не слишком ухудшала сигнал, так как подавлялась только небольшая часть информации.

Идею этого метода иллюстрирует рис. 59.

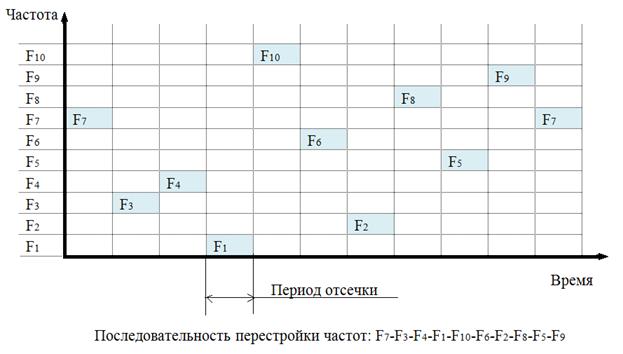

Рис. 59. Расширение спектра скачкообразной перестройкой частоты

В течение определенного фиксированного интервала времени передача ведется на неизменной несущей частоте. На каждой несущей частоте для передачи дискретной информации применяются стандартные методы модуляции, такие как FSK или PSK. Для того чтобы приемник синхронизировался с передатчиком, для обозначения начала каждого периода передачи в течение некоторого времени передаются синхробиты. Так что полезная скорость этого метода кодирования оказывается меньше из-за постоянных накладных расходов на синхронизацию.

Несущая частота меняется в соответствии с номерами частотных подканалов, вырабатываемых алгоритмом псевдослучайных чисел. Псевдослучайная последовательность зависит от некоторого параметра, который называют начальным числом. Если приемнику и передатчику известны алгоритм и значение начального числа, то они меняют частоты в одинаковой последовательности, называемой последовательностью псевдослучайной перестройки частоты.

Рис. 60. Соотношение между скоростью передачи данных и частотой смены подканалов: а — скорость передачи данных выше чиповой скорости, б — скорость передачи данных ниже чиповой скорости.

Если частота смены подканалов ниже, чем скорость передачи данных в канале, то такой режим называют медленным расширением спектра (рис. 60, а); в противном случае мы имеем дело с быстрым расширением спектра (рис. 60, 6).

Метод быстрого расширения спектра более устойчив к помехам, поскольку узкополосная помеха, которая подавляет сигнал в определенном подканале, не приводит к потере бита, так как его значение повторяется несколько раз в различных частотных подканалах. В этом режиме не проявляется эффект межсимвольной интерференции, потому что ко времени прихода задержанного вдоль одного из путей сигнала система успевает перейти на другую частоту.

Метод медленного расширения спектра таким свойством не обладает, но зато он проще в реализации и имеет меньшие накладные расходы.

Методы FHSS используются в беспроводных технологиях IEEE 802.11 и Bluetooth.

В методах FHSS подход к использованию частотного диапазона не такой, как в других методах кодирования — вместо экономного расходования узкой полосы делается попытка занять весь доступный диапазон. На первый взгляд это кажется не очень эффективным — ведь в каждый момент времени в диапазоне работает только один канал. Однако последнее утверждение не всегда справедливо — коды расширенного спектра можно использовать также и для мультиплексирования нескольких каналов в широком диапазоне. В частности, методы FHSS позволяют организовать одновременную работу нескольких каналов путем выбора для каждого канала таких псевдослучайных последовательностей, чтобы в каждый момент времени каждый канал работал на своей частоте (конечно, это можно сделать, только если число каналов не превышает числа частотных подканалов).
