Типы спутниковых систем

Спутниковая связь используется для организации высокоскоростных микроволновых протяженных линий. Так как для таких линий связи нужна прямая видимость, которую из-за кривизны Земли невозможно обеспечить на больших расстояниях, то спутник как отражатель сигнала является естественным решением этой проблемы (рис. 57).

Рис. 57. Спутник как отражатель сигнала

Идея использовать искусственный спутник Земли для создания линий связи появилась задолго до запуска в 1957 году первого такого спутника Советским Союзом. Писатель-фантаст Артур Кларк продолжил дело Жюля Верна и Герберта Уэллса, которым удалось описать много технических изобретений до их появления. Кларк в 1945 году описал геостационарный спутник, который висит над одной точкой экватора и обеспечивает связью большую территорию Земли.

Первый спутник, запущенный Советским Союзом в годы холодной войны, обладал очень ограниченными телекоммуникационными возможностями — он только передавал радиосигнал «бип-бип», извещая мир о своем присутствии в космосе. Однако успех России в космосе подхлестнул усилия Америки, и в 1962 году она запустила первый телекоммуникационный спутник Telstar-1, который поддерживал 600 голосовых каналов.

Со времени запуска первого телекоммуникационного спутника прошло уже более 40 лет, и функции спутника как телекоммуникационного узла, естественно, усложнились. Сегодня спутник может играть роль узла первичной сети, а также телефонного коммутатора и коммутатора/маршрутизатора компьютерной сети. Для этого аппаратура спутников может взаимодействовать не только с наземными станциями, но и между собой, образуя прямые космические беспроводные линии связи. Принципиально техника передачи микроволновых сигналов в космосе и на Земле не отличается, однако у спутниковых линий связи есть и очевидная специфика — один из узлов такой линии постоянно находится в полете, причем на большом расстоянии от других узлов.

Для спутниковой связи союз ITU выделил несколько частотных диапазонов

Таблица 2. Частотные диапазоны для спутниковой связи

Исторически первым использовался диапазон С, в котором для каждого из дуплексных потоков Земля-спутник (восходящая частота) и спутник-Земля (нисходящая частота) выделяется по 500 МГц — достаточно для большого числа каналов. Диапазоны L и S предназначаются для организации мобильных услуг с помощью спутников. Они также часто используются наземными системами. Диапазоны Ки и Ка пока мало «населены» на Земле, их применению препятствует высокая стоимость оборудования, особенно для диапазона Ка.

Искусственные спутники Земли вращаются вокруг нее в соответствии с законами, открытыми Йоханесом Кеплером (JohannesKepler). Орбита вращения спутника в общем случае является эллиптической, но для сохранения постоянной высоты над Землей спутники могут переходить на почти круговую орбиту.

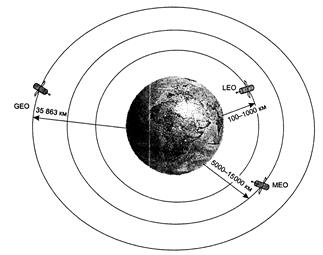

Сегодня используется три группы круговых орбит, отличающихся высотой над Землей (рис. 58):

Ø геостационарнаяорбита (Geostationary Orbit, GEO) — 35 863 км;

Ø средневысотнаяорбита (Medium Earth Orbit, MEO) — 5000-15000 км;

Ø маловысотнаяорбита (Low Earth Orbit, LEO) — 100-1000 км.

Рис. 58. Типы орбит спутников
