Принципы построения и структура взаимоувязанной сети связи РФ

В историческом плане все виды электросвязи длительный период развивались независимо друг от друга, в результате чего сформировались несколько независимых сетей.

Возрастающие потребности в различных видах связи, обеспечивающих нужды экономики нашей страны, непрерывно расширяющиеся производственные и общественные взаимодействия людей ставят задачу постоянного совершенствования сети связи.

Концепция Единой автоматизированной сети связи (ЕАСС) предполагала создание общегосударственной сети на основе единой технической политики на базе аналоговых и цифровых систем передачи. Под понятием «автоматизированная сеть» подразумевается широкое использование автоматической коммутации, управления и автоматизации процессов технической эксплуатации.

В настоящее время этот проект, отражая изменение геополитической ситуации и новые технические достижения в области связи, носит название взаимоувязанная сеть связи России.

Взаимоувязанная сеть связи (ВСС) – это совокупность технически сопряженных сетей электросвязи общего пользования, ведомственных и других сетей электросвязи на территории России независимо от ведомственной принадлежности и форм собственности, обеспеченная общим централизованным управлением. В состав ВСС не входят выделенные, внутрипроизводственные и технические сети.

Основными требованиями к ВСС являются надежность и экономичность. Надежность в такой сети достигается за счет взаимного резервирования каналов связи в пределах единой структуры при наличии соответствующей системы управления. Экономичность сети обеспечивается за счет объединения разрозненных систем передачи на различных участках сети в единые системы передачи.

Определенные технические средства ВСС участвуют в процессе передачи не зависимо от видапередаваемых сообщений. Совокупность этих элементов образует первичную сеть (ПС) ВСС.

Сеть связи первичная– совокупность типовых физических цепей, типовых каналов передачи и сетевых трактов, образованная на базе сетевых узлов, сетевых станций, оконечных устройств первичной сети и соединяющих их линий передачи. Часть сети, ограниченная территорией сельского района или города, называется местной первичной сетью. Часть, охватывающая территорию зоны и обеспечивающая соединение между собой каналов разных местных сетей внутри этой зоны, образует внутризоновую первичную сеть. Часть сети, соединяющая между собой каналы разных зоновых сетей на всей территории страны, составляет магистральную первичную сеть. Принцип построения первичной сети ВСС показан на рис.38. В состав ПС входят сетевые узлы, сетевые станции и линии передачи.

Узел сетевой – комплекс технических средств, обеспечивающий соединение сетевых станций первичной сети, образование и перераспределение сетевых трактов, типовых каналов передачи и типовых физических цепей, а также представление их вторичным сетям и спецпотребителям

Станция сетевая – комплекс технических средств, обеспечивающий образование и предоставление вторичным сетям типовых физических цепей, типовых каналов передачи и сетевых трактов, а также их транзит.

Для организации взаимодействия между магистральными узлами и станциями строятся транспортные сети.

Сеть транспортная – часть первичной сети связи, охватывающая магистральные узлы, междугородные станции, а также соединяющие их каналы и узлы (национальные, международные).

Канал передачи – комплекс технических средств и среды распространения, обеспечивающий передачу сигнала электросвязи в определенной полосе частот или с определенной скоростью передачи между сетевыми станциями, сетевыми узлами или между сетевой станцией и сетевым узлом, а также между сетевой станцией или сетевым узлом и оконечным устройством первичной сети. Каналы подразделяются на аналоговые, цифровые и смешанные (аналого-цифровые).

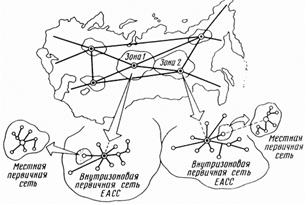

Рис. 38. Принцип построения первичной сети ВСС

Канал передачи, параметры которого соответствуют принятым нормам, называют типовым. Например, это каналы: тональной частоты с полосой частот 300…3400 Гц или основной цифровой канал (ОЦК) со скоростью передачи 64кбит/с.

Канал передачи, групповые тракты организуются с помощью соответствующих систем передачи.

Система передачи – комплекс технических средств, обеспечивающих образование линейного тракта, типовых групповых трактов и каналов передачи первичной сети. Системы передачи разделяют на аналоговые и цифровые, проводные (электрические и оптические) и радиорелейные.

Групповой тракт – комплекс технических средств, предназначенный для организации нормализованного числа каналов тональной частоты или ОЦК в полосе частот или со скоростью передачи, соответствующей данному групповому тракту.

Групповой тракт, параметры и структура которого соответствуют принятым нормам, называют типовым. Например, это первичный аналоговый тракт с полосой частот 60…108 кГц или первичный цифровой тракт со скоростью передачи 2048 кбит/с.

Линейный тракт системы передачи – комплекс технических средств, обеспечивающий передачу сигналов электросвязи в полосе частот или со скоростью, соответствующей данной системе передачи. Линейный тракт может быть радиорелейным, кабельным (оптическим или электрическим), по типу системы передачи – аналоговым или цифровым.

Структура ПС учитывает административное деление страны. Территория страны поделена на зоны. Признак зоны – единая семизначная нумерация. Как правило, зоны совпадают с территориями областей. В соответствии с этим делением первичная сеть ПС состоит из отдельных частей (рис.38):

• местные ПС (МПС) – ограничены территорией города или сельского района;

• внутризоновая ПС (ВЗПС) – охватывает территорию зоны и обеспечивает соединение местных сетей внутри зоны;

• магистральная ПС (СМП) – соединяет зоновые сети.

На базе первичной сети строятся вторичные сети связи (ВС).

Сеть связи вторичная – совокупность линий и каналов вторичной сети, образованных на базе первичной сети, станций и узлов коммутации или станций и узлов переключений, предназначенная для организации связи между двумя, или более, определёнными точками. Границами вторичной сети являются стыки этой сети с абонентскими оконечными устройствами.

В состав ВС входят: оконечные абонентские устройства, абонентские линии (АЛ), коммутационные устройства и каналы, выделенные из ПС для организации данной ВС (рис.39.).

1 – система передачи (транспортная система); 2 – сетевой узел первичной (транспортной) сети; 3 – сетевая станция; 4 – интерфейсы – граница между двумя взаимодействующими системами (устройствами), определяемая общими функциональными и конструктивными характеристиками, требованиями к протоколам обмена и т.д. 5 – узел вторичной сети А – комплекс технических средств, осуществляющих соединение вторичной сети между собой; 6 – узел вторичной сети Б; 7 – станция вторичной сети А – комплекс технических средств, обеспечивающий соединение линий и каналов вторичной сети; 8 – станция вторичной сети Б; 9 – абонентский терминал сети А; 10 – абонентский терминал сети Б; 11 – линия передачи абонентская.

Рис. 39. Взаимодействие первичной и вторичных сетей ВСС

В зависимости от вида электросвязи вторичная сеть ВСС имеет название: телефонная, телеграфная, передача данных, факсимильная, передачи газет, звукового вещания, телевизионного вещания.

В зависимости от принадлежности сети связи подразделяются на:

Сеть связи общего пользования – составная часть ВСС РФ, открытая для пользования всем физическим и юридическим лицам.

Сети связи ведомственные (корпоративные) – сети электросвязи министерств и иных федеральных органов исполнительной власти, промышленных объединений (Газпром, Энергетические системы) и предприятий, создаваемые для удовлетворения производственных и специальных нужд, в масштабе как одного, так и нескольких государств, имеющие выход на сеть связи общего пользования.

Сеть связи наложенная– сетевая структура, которая строится параллельно существующей сети, как правило, с использованием новых методов передачи и коммутации (например, цифровых) и сопрягается с существующей сетью на различных иерархических уровнях.

Масштабы ВСС грандиозны, а функции – многообразны. Сам процесс передачи сообщений является многоэтапным, происходит при постоянных изменениях величины и характера передаваемых потоков сообщений, а также изменении технического состояния средств связи. В соответствии со структурой ВСС предусматривается создание системы управления первичной сетью, а в каждой вторичной сети – системы управления вторичной сетью. В перспективе предусматривается создание полностью автоматизированных систем управления ВСС на основе использования ЭВМ.
