Методы аналоговой модуляции

Аналоговая модуляция является таким способом физического кодирования, при котором информация кодируется изменением амплитуды, частоты или фазы синусоидального сигнала несущей частоты. Основные способы аналоговой модуляции показаны на рис. 13. На диаграмме (рис. 13, а) показана последовательность бит исходной информации, представленная потенциалами высокого уровня для логической единицы и потенциалом нулевого уровня для логического нуля. Такой способ кодирования называется потенциальным кодом, который часто используется при передаче данных между блоками компьютера.

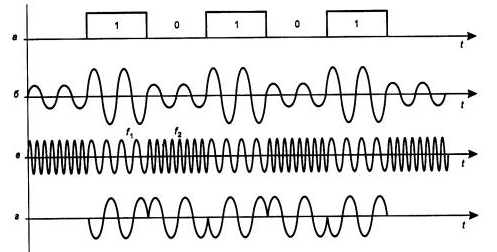

Рис. 13. Различные типы модуляции

При амплитудной модуляции (рис. 2,13, б) для логической единицы выбирается один уровень амплитуды синусоиды несущей частоты, а для логического нуля - другой. Этот способ редко используется в чистом виде на практике из-за низкой помехоустойчивости, но часто применяется в сочетании с другим видом модуляции - фазовой модуляцией.

При частотной модуляции (рис. 13, в) значения 0 и 1 исходных данных передаются синусоидами с различной частотой - f₀ и f₁. Этот способ модуляции не требует сложных схем в модемах и обычно применяется в низкоскоростных модемах, работающих на скоростях 300 или 1200 бит/с.

При фазовой модуляции (рис. 13, г) значениям данных 0 и 1 соответствуют сигналы одинаковой частоты, нос различной фазой, например 0 и 180 градусов или 0,90,180 и 270 градусов.

В скоростных модемах часто используются комбинированные методы модуляции, как правило, амплитудная в сочетании с фазовой.
