СИСТЕМЫ ПЫЛЕПРИГОТОВЛЕНИЯ

Совокупность оборудования, необходимого для размола топлива, сушки и доставки его к горелочным устройствам, называется системой пылеприготовления, которая может быть центральной и индивидуальной.

При центральной системе подготовка пыли производится на центральном пылезаводе, откуда она распределяется по всем работающим котлам.

Индивидуальные системы пылеприготовления с прямым вдуванием пыли и с промежуточным через бункер размещаются у каждого котла. Наличие бункера пыли позволяет создать ее запас, который при необходимости передается на соседний котел.

Наибольшее распространение получили системы пылеприготовления с шаровыми барабанными и молотковыми мельницами, оборудование которых размещается в помещении котельной в непосредственной близости от котла.

Ленточные транспортеры 5 (рис. 1) подают твердое топливо в бункера сырого угля 4 котлов, из которых через питатели 2 оно поступает в шаровую барабанную мельницу 1. Пылевоздушная смесь, образовавшаяся в мельнице от смешения размолотого топлива с горячим воздухом, подаваемым в мельницу для сушки топлива, поднимается по вертикальной трубе в сепаратор угольной пыли 3. Освободившись от крупных частиц, пылевоздушная смесь поступает в циклон 6, где происходит отделение пыли от воздуха.

Угольная пыль, пройдя через мигалку О, осыпается в промежуточный пылевой бункер 8. В случае необходимости вместо пылевого бункера одного из котлов пыль можно направить в бункера соседних котлов с помощью пылевого шнека (транспортера) 7.

Из бункера питателей 9 пыль подается по пылепроводам П мельничным вентилятором 10 к горелкам котла.

Наибольшее распространение получили дисковые и скребковые питатели сырого угля.

В дисковом питателе (рис. 2) регулирование подачи угля в выходной патрубок 1, идущий к мельнице, осуществляется поворотом ножа 11, а регулирование поступления угля из входного патрубка 3 на вращающийся диск 2 питателя — телескопической трубой 4.

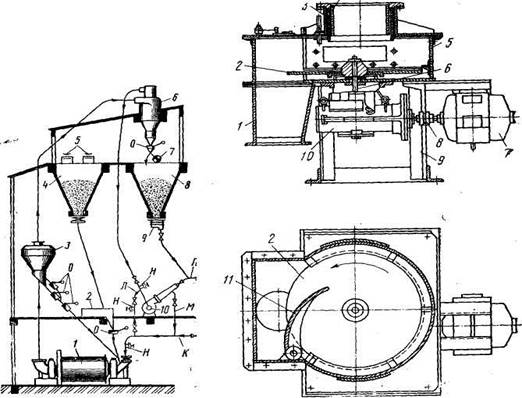

Рис. 1. Схема пылеприготовительной установки Рис.2. Дисковый питатель сырого угля
