Техническая характеристика. Коммутационная система разработана фирмой SIEMENS (Германия) EWSD в 1981 году

Коммутационная система разработана фирмой SIEMENS (Германия) EWSD в 1981 году. Сегодня коммутационные системы EWSD может быть использованы, как РАТС, АМТС, транзитный узел, узел подвижной связи, узел интеллектуальной сети (IN), сельские АТС. На территории РБ EWSD нашли применение во всех вышеперечисленных качествах, кроме станций сельской сети.

Техническая характеристика действующих систем EWSD, применяемых на ГТС:

- Количество абонентских линий до 250000;

- Количество соединительных линий до 60000;

Сельские коммутационные станции

- Количество абонентских линий до 7500;

- АТС в контейнерном исполнении до 6000 АЛ на контейнер.

Коммутационные центры для подвижных объектов

- Количество абонентских линий на коммутационный центр до 80000;

- Количество цифровых коммутаторов до 300 на станцию;

АМТС могут обслуживать до 65000 междугородних каналов.

В станцию могут включаться как аналоговые, так и цифровые ТА, а также терминалы ISDN и различные виды таксофонов. Всем абонентам предоставляются основные виды связи и большой выбор ДВО, таких как будильник, прямой вызов, различные виды переадресации, запреты определенных видов связи, конференц-связь и т.д.

Нагрузка на одну абонентскую линию составляет 0,15 Эрланга.

Для взаимодействия со встречными станциями могут использоваться любые виды сигнализации, включая ОКС №7. Связь с другими АТС осуществляется как по аналоговым, так и по цифровым соединительным линиям. Нагрузка на одну соединительную линию 0,8 Эрланга.

- Рабочее напряжение питания: -48 В постоянного тока или -60 В;

- Потребляемая мощность примерно 1,3 Вт/линию.

В конце 2001 года SIEMENS предложена новая коммутационная система – это платформа EWSD V15 (коммерческое название EWSD Power Node). Характеристики этой системы одни из самых совершенных по емкости на сегодняшний день.

EWSD Power Node обеспечивает:

- Количество абонентских линий…………………………..до 600000

- Количество соединительных линий………………………до 240000

- Коммутационная способность…………………………….до 100000 Эрл

- УУ сетью ОКС №7…………………………………………до 1500 линий

- Скорость передачи сигнальных сообщений……………...до 100000 сообщ/с

5.2 Состав оборудования

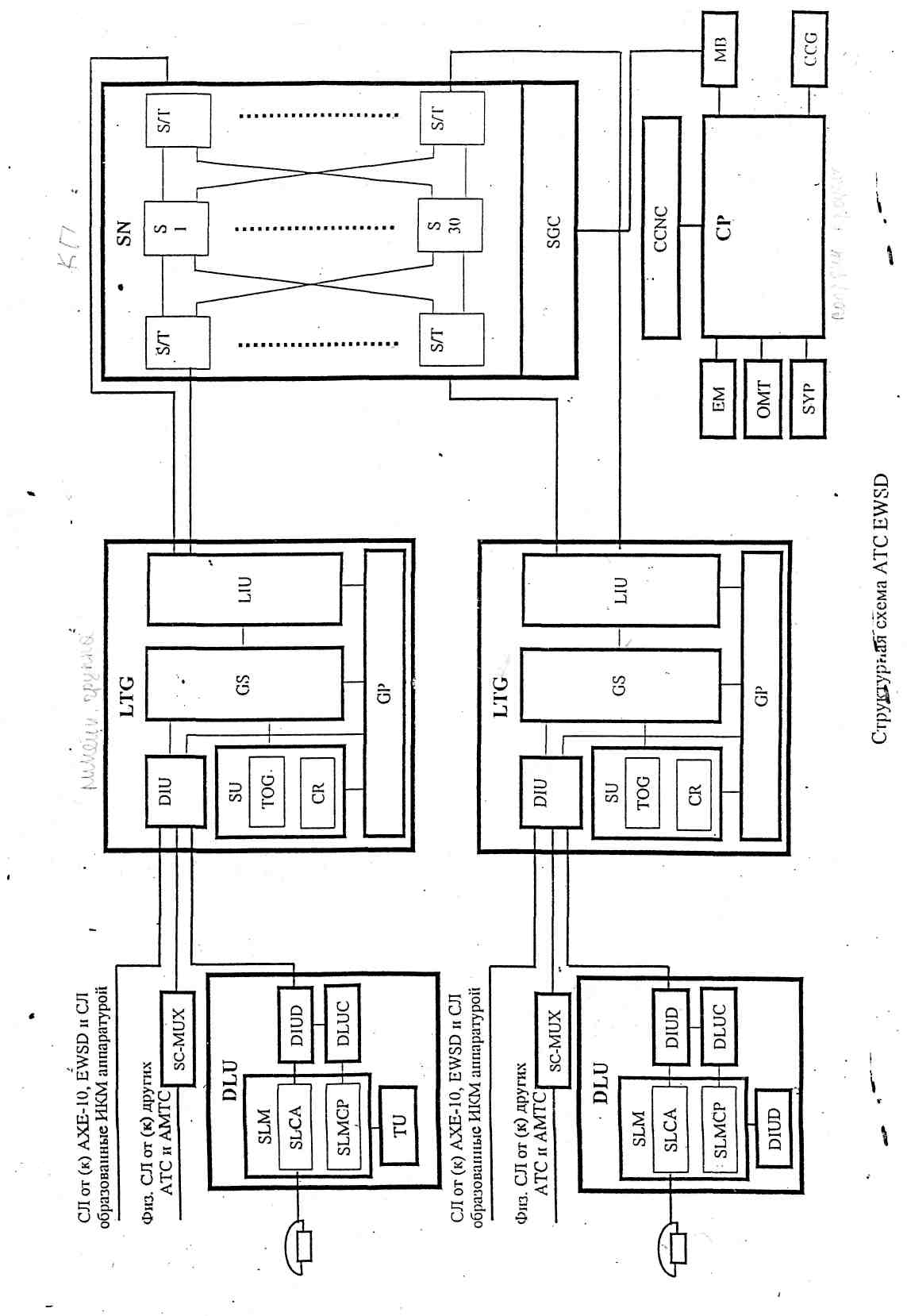

Оборудование EWSD включает пять основных (подсистем) модулей

- цифровой абонентский блок DLU;

- линейная группа LTG;

- коммутационное поле SN;

- мультисервисная платформа, включающая управляющее устройство сети

сигнализации по общему каналу (CCNC – ОКС №7),

- блок координационного процессора (CP) с внешними устройствами.

Цифровые абонентские блоки DLU предназначены для обслуживания:

- аналоговых абонентских линий;

- абонентских линий ISDN;

- аналоговых учережденческих телефонных станций;

- учережденческих телефонных станций ISDN.

DLU могут находиться как на станции так и выноситься к группам абонентов. DLU включают 952 ал, а в более поздних версиях до 2000 ал.

В DLU включены:

- модули абонентских линий SLM, содержащих 8 или 16 аналоговых абонентских комплектов SLCА. Если необходимо включить цифровые абонентские линии, то используется комплекты SLCD;

- SLMCP – процессор модуля абонентской линии для опроса состояния точек сканирования в SLC;

- DLUC – устройство управления для управления работой всего DLU и обмена информацией с управляющим устройством LTG;

- DIUD – цифровой интерфейс внутренней связи для удержания тракта в сторону LTG;

- TU – испытательные блоки для тестирования ТА, абонентских линий и гальванической развязки т.е. разделения линейной и станционной части.

С целью обеспечения надежности каждый DLU подключается к двум различным линейным группам (LTG); их блоки, имеющие центральные функции, дублированы. DLU соединены с LTG посредством максимально четырех первичных цифровых систем передачи 2048 кбит/с. При одновременном отказе всех первичных цифровых систем передачи DLU гарантирует то, что все абоненты данного DLU все еще смогут звонить друг другу.

Линейные группы (LTG) образуют интерфейс между окружением станции (аналоговым или цифровым) и цифровым коммутационным полем.

K блокам LTG подключено следующее оборудование: DLU, цифровые соединительные линии, аналоговые с.л. через преобразователь - мультиплексор SC-MUX.

В состав линейной группы (LTG) входят следующие блоки:

- DIU - цифровые интерфейсы для подключения различных соединительных и внутристанционных линий к LTG;

- GS - групповой переключатель, служащий для проключения информации в сторону коммутационного поля , а также для соединения блоков LTG между собой;

- SU - сигнальный блок содержит генератор тональных и акустических сигналов TOG и кодовый приемник CR. TOG служит для формирования различных одно - и многочастотных сигналов, а также для посылки сигналов ОС, КПВ, ПВ и «Занято». Приемник кода CR осуществляет прием сигнализации кодом «2 из 6» от исходящей АТС и прием кода «2 из 8» от ТА с тональным набором номера;

- групповой процессор (GP) осуществляет:

§ обработки запросов от координационного процессора;

§ поиска соединительных путей;

§ записи информации об установленном соединении;

§ освобождения блоков и соединительных путей после отбоя.

- LIU - интерфейс соединения с коммутационным полем обеспечивает связь между линейной группой (LTG) и коммутационным полем (SN). Каждая линейная группа подключается к обеим плоскостям дублированного коммутационного поля SN.

Коммутационное поле SN соединяет подсистемы LTG, CP и CCNC (SSNC) друг с другом. Оно обеспечивает полнодоступность каждой подсистемы (модуля) по отношению друг к другу. Для надежности коммутационное поле EWSD является дублированным и состоит из двух плоскостей (SN0 и SN1). Каждое соединение одновременно проключается через обе половины (плоскости) коммутационного поля и при условии отказа в распоряжении всегда имеется резервное соединение.

ЦКП системы EWSD относится к 3-му классу. Коммутационное поле состоит из ступеней пространственно – временной коммутации (TSG) и ступеней пространственной коммутации – S (SSG).

Каждая ступень TSG, SSG и каждая сторона коммутационного поля имеют собственное управляющее устройство (SGC), с помощью которого проключаются соединительные пути через пространственно - временные и пространственные ступени. Управляющие устройства коммутационной группы (SGC) работают в соответствии с командами, поступающими от координационного процессора.

В своей максимальной конфигурации коммутационное поле EWSD подключает 504 линейные группы, может обслуживать нагрузку 25200 Эрл и содержит всего 7 различных типов модулей.

Координационный процессор СР113 представляет собой мультипроцессор, емкость которого наращивается ступенями, благодаря чему он может обеспечить станции любой емкости соответствующей производительностью. Его максимальная производительность по обработке вызовов составляет свыше 2 500 000 вызовов в час наибольшей нагрузки..

CP выполняет следующие координационные функции:

1)Обработка вызовов

- определение направления связи;

- управление маршрутизацией;

- зонирование;

- выбор пути в коммутационном поле;

- учет стоимости телефонного разговора;

- административное управление данными о трафике;

- управление сетью.

2)Эксплуатация и техобслуживание

- осуществление ввода во внешние запоминающие устройства (EM) и вывода из них;

- связь с терминалом эксплуатации и техобслуживания (OMT);

- связь с процессором передачи данных (DCP).

3)Обеспечение надежности

- самонаблюдение, обнаружение ошибок, анализ ошибок.

К CP подключаются:

- Буфер сообщений (MB) для координации внутреннего обмена информацией между CP, SN, LTG и CCNC в пределах одной станции.

- Центральный генератор тактовой частоты (CCG) для обеспечения синхронизации станции (и при необходимости сети).

- Системная панель (SYP) для индикации внутренней аварийной сигнализации, сообщений - рекомендаций и нагрузки CP.

- Терминал эксплуатации и техобслуживания (OMT).

- Внешняя память (EM) для хранения, например:

1)программ и данных, которые не должны постоянно храниться в CP;

2)вся система прикладных программ для автоматического восстановления;

3)данные по тарификации телефонных разговоров и измерению трафика.
