Вольт-секундная характеристика воздушных промежутков.

Зависимость максимального напряжения разряда от времени действия импульса называетсявольт-секундной характеристикой изоляции. Поскольку начало и скорость развития ионизационных процессов зависят от значения напряжения, вольт-секундные характеристики зависят от формы импульса.

Импульсное 50%-ное разрядное напряжение практически совпадает со средним значением минимального импульсного разрядного напряжения промежутка.

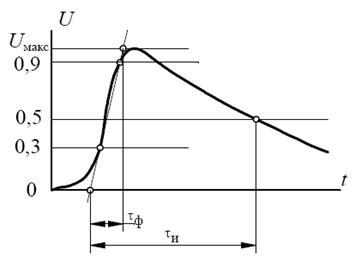

С целью унификации испытаний и возможности сопоставления изоляционных конструкций установлен стандартный грозовой импульс с длительностью фронта (возрастания напряжения) τф =1,2 ± 0,4 мкс и длительностью импульса τи = 50 ±10 мкс и обозначается 1,2/50 мкс (рис. 1.15).

Коэффициент импульса Кимп=Uр/U

Промежутки с однородным и слабонеоднородным полями имеют коэффициент импульса KИМП =1 практически во всем диапазоне времен разряда. Вольт-секундные характеристики широко используются для координации изоляции высоковольтного оборудования, т. е. для защиты от воздействия грозовых и коммутационных перенапряжений.
