Угломерного прибора

На рис. 23: ВАС – пространственный угол; В΄А΄С΄ - горизонтальный угол, то есть проекция пространственного угла на горизонтальную плоскость Н, осуществленная вертикальной плоскостью Р, поворачиваемой вокруг отвесной линии АА΄.

Л – круг с делениями (лимб), плоскость которого параллельна плоскости Н, а центр совмещен с прямой АА΄ (отвесная линия, проходящая через вершину угла).

Поскольку план есть горизонтальная проекция участка поверхности Земли, то нам необходимы не пространственные углы, а горизонтальные. Из рис. 23 видно, что если навести вертикальную плоскость на точку В и отсчитать на лимбе отсчет в (он равен дуге), затем совместить плоскость с направлением АС и тоже взять отсчет с, то

<вОс=β=с – в.

Отсюда следует, что для измерения горизонтального угла необходимо:

1. Иметь горизонтальный круг с делениями, центр которого лежит на отвесной прямой, проходящей через вершину угла, то есть отцентрированный над вершиной угла.

2. Вертикальную плоскость для совмещения со сторонами пространственного угла и проектирования его на плоскость горизонтального круга.

Этим требованиям отвечает геодезический угломерный прибор, называемый «теодолит». К теодолиту придаются отвес, буссоль, штатив.

0º

в

β

О с Р

А В

С

лимб (Л)

В'

Н

β

А' С'

Рис. 23. Схема угломерного прибора

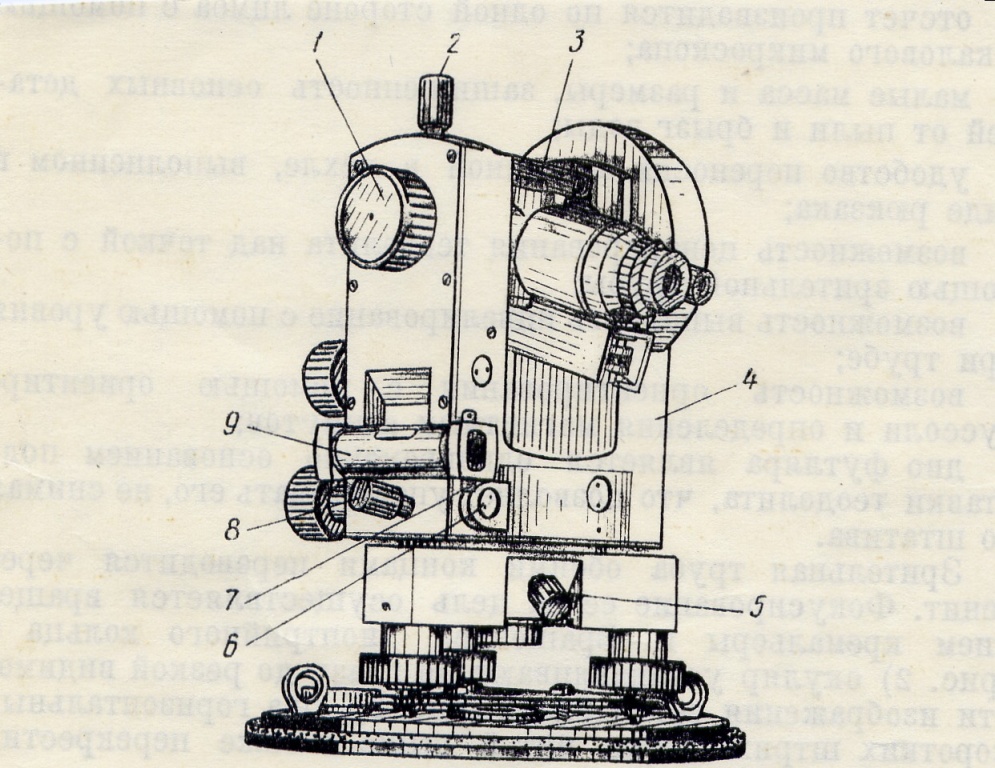

Рассмотрим его устройство на примере теодолита 2Т30. Его основными составными частями являются: 1 – кремальера, для получения четкого изображения визирной цели; 2 – закрепительный винт зрительной трубы; 3 – визир, для приближенного наведения на цель; 4 – колонка; 5 – закрепительный винт лимба горизонтального круга; 6 – гильза; 7 – юстировочный винт цилиндрического уровня, для исправления положения пузырька уровня; 8 – закрепительный винт алидады; 9 – цилиндрический уровень при алидаде для горизонтирования прибора (рис. 24, б), то есть для приведения его оси вращения в отвесное положение; 10 – горизонтальный круг, для измерения горизонтальных углов; 11 – вертикальный круг для измерения вертикальных углов; 12 – зрительная труба. Закрепительные винты служат для закрепления соответственных частей, наводящие – для точного наведения на цель, то есть для их малых, но точных перемещений. На рис. 24, в 1 – наводящий винт лимба горизонтального круга; 2 – окуляр микроскопа, для взятия отсчетов по лимбам; 3 – зеркало подсветки, для освещения поля зрения микроскопа; 4 – боковая крышка; 5 – посадочный паз для буссоли; 6 – уровень при трубе; 7 – юстировочная гайка; 8 – колпачок; 9 - диоптрийное кольцо окуляра; 10 – наводящий винт трубы; 11 – наводящий винт алидады; 12 – подставка – основание прибора; 13 – подъемные винты (3 штуки), для горизонтирования прибора при помощи цилиндрического уровня; 14 – втулка; 15 – основание; 16 – крышка.

Кроме того, в приборе имеются исправительные (юстировочные винты) для исправления положения пузырька цилиндрического уровня, сетки нитей.

Лимб горизонтального круга представляет собой стеклянный круг, проградуированный по часовой стрелке от 0°до 360°. Цена деления (величина наименьшего деления) равна 1°. Алидада представляет собой стеклянную пластинку, расположенную соосно с лимбом. Эта «линия нулей» фиксирует на лимбе отдельные положения зрительной трубы и выполняет функцию отсчетного устройства.

Зрительная труба состоит из объектива, служащего для формирования изображения цели на плоскости сетки нитей; окуляра – для увеличения изображения; двояковогнутой фокусирующей линзы, перемещаемой внутри трубы при помощи винта кремальеры для получения четкого изображения цели; сетки нитей на плоскопараллельной пластинке (рис. 25а). На трубе имеется оптический визир для приближенного наведения на цель. Сетка нитей представляет собой среднюю горизонтальную и вертикальную нити, которые в пересечении образуют точку, называемую перекрестие сетки нитей (рис. 25в). Двойная часть вертикальной нити называется биссектором. Кроме того, имеются две короткие горизонтальные нити, которые называются соответственно верхняя и нижняя дальномерная нить.

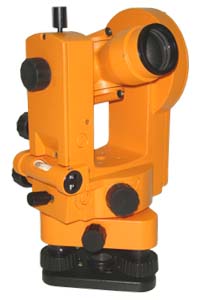

На рис. 24а представлен теодолит 4Т30П. Это теодолит 4-ой модификации. Основное отличие от теодолита 2Т30 в том, что он простой, т.е. лимб не имеет закрепительного и наводящего винта. Лимб не жестко закреплен, его можно перемещать поворотом рукоятки перевода лимба 1, поэтому теодолит может быть переконструирован в повторительный. Теодолит 4Т30П имеет зрительную трубу прямого изображения.

Рассмотрим такие характеристики зрительной трубы, как поле зрения трубы и увеличение. Поле зрения трубы – это пространство, видимое в трубу при неподвижном ее положении. В геодезических приборах оно составляет 1,5° – 3°. Увеличение зрительной трубы – это отношение угла, под которым видно изображение предмета в трубу к углу, под которым видно изображение этого же предмета невооруженным глазом Г= (15^х÷42^х-крат).

а)

б)

в) 15

16 14

г) ориентир – буссоль

а)

V V

сетка нитей

окуляр фокусирующая объектив

линза

б) 180 в)

0 0

0 270

алидада

Сетка нитей

лимб

Рис. 25. Части теодолита: а) оптическая схема зрительной трубы;

б) лимб горизонтального круга; в) сетка нитей

u' ось

а)

пузырек

u'

б)

пузырек

u u – ось

спирт

Рис. 26. Уровни: а) – круглый уровень; б) – цилиндрический уровень

О

V

S S

m

m

V

u u

О

Рис. 27. Схема осей теодолита

Основными осями теодолита являются (рис. 27):

ОО – основная ось вращения прибора, проходит через точку пересечения визирной оси и горизонтальной оси вращения трубы и через центр лимба горизонтального круга;

SS – горизонтальная ось вращения зрительной трубы;

UU – ось цилиндрического уровня, мнимая прямая, касательная к внутренней поверхности ампулы в средней ее точке;

VV – визирная ось зрительной трубы, мнимая прямая, проходящая через перекрестье сетки нитей и центр объектива.
