Отсчетные приспособления теодолитов

Отсчитывание по лимбам оптических теодолитов производится с помощью микроскопов, увеличение которых 10 – 70^× и более. При этом изображение обоих лимбов сводится в одно поле зрения. Применяемые в теодолитах микроскопы подразделяются на три вида: штриховые, шкаловые и микрометры (рис. 29). В первом типе цена деления делается по возможности меньшей, оценка десятых долей деления производится на глаз по штриху на пластинке в поле зрения микроскопа. В шкаловых микроскопах в поле зрения имеется шкала, длина которой равна длине наименьшего деления на лимбе, переданного в поле зрения микроскопа. Отсчет складывается из отсчета целых интервалов на лимбе (относительно нуля шкалы) и отсчета по шкале, отсекаемого штрихом лимба, находящимся на шкале. Микроскопы – микрометры используются в точных и высокоточных теодолитах. В их поле зрения имеется либо биссектор, либо противоположное изображение того же лимба. Отсчет складывается из отсчета по лимбу целых интервалов и отсчета по барабанчику микрометра после совмещения биссектора с определенным штрихом или бинарным делением лимба.

Таким образом, при любом способе отсчитывания по лимбам отсчет можно выразить формулой:

а=Νλ+Δλ,

где Νλ – отсчет по лимбу целых делений до нулевого штриха, λ – цена деления лимба, то есть количество угловых единиц, содержащихся в одном его делении, Δλ – отсчет дробной части деления.

Одно из отличий электронного теодолита от оптического – наличие цифрового дисплея, на котором отображаются результаты измерений во время наблюдений (рис. 28). Кроме того, электронный теодолит позволяет полностью автоматизировать процесс угловых измерений. Вся совокупность средств и методов автоматизации угловых измерений по принципу считывания направлений и углов подразделяется на две группы: позиционные и накопительные (импульсные). В первой группе горизонтальный угол получается как разность отсчетов (позиций) двух направлений визирования по аналогии с классическим методом приемов. Во второй группе угол получается как разность числа импульсов от произвольно расположенного нуля до правого направления угла и числа импульсов до левого направления.

Штриховой (Т30) Шкаловый (2Т30)

В: 358˚49′

Г: 69˚58′ (69˚50′+8′) (164˚+43′)

Микрометр (3Т2КП)

(355˚30′+4′15″)

Рис. 29. Виды микроскопов

В отличие от оптических теодолитов, где измерения происходят по минутам, градусам, секундам, электронные теодолиты используют двоичную систему исчислений. Проще говоря, измеренный угол отображается в двоичном коде, при этом лимб делится на белые и черные полосы (рис. 30). Когда эти полосы просвечиваются, возникают сигналы (0 и 1), которые обрабатываются и записываются в память прибора. Эта система исчислений позволяет существенно уменьшить объем информации и произвести автоматическую запись в память электронного теодолита.

Считывание закодированной информации проводится с помощью механических, индуктивных, магнитных, фотоэлектрических преобразователей и электроннолучевой трубки. В геодезическом приборостроении более рациональными оказались фотоэлектрические преобразователи.

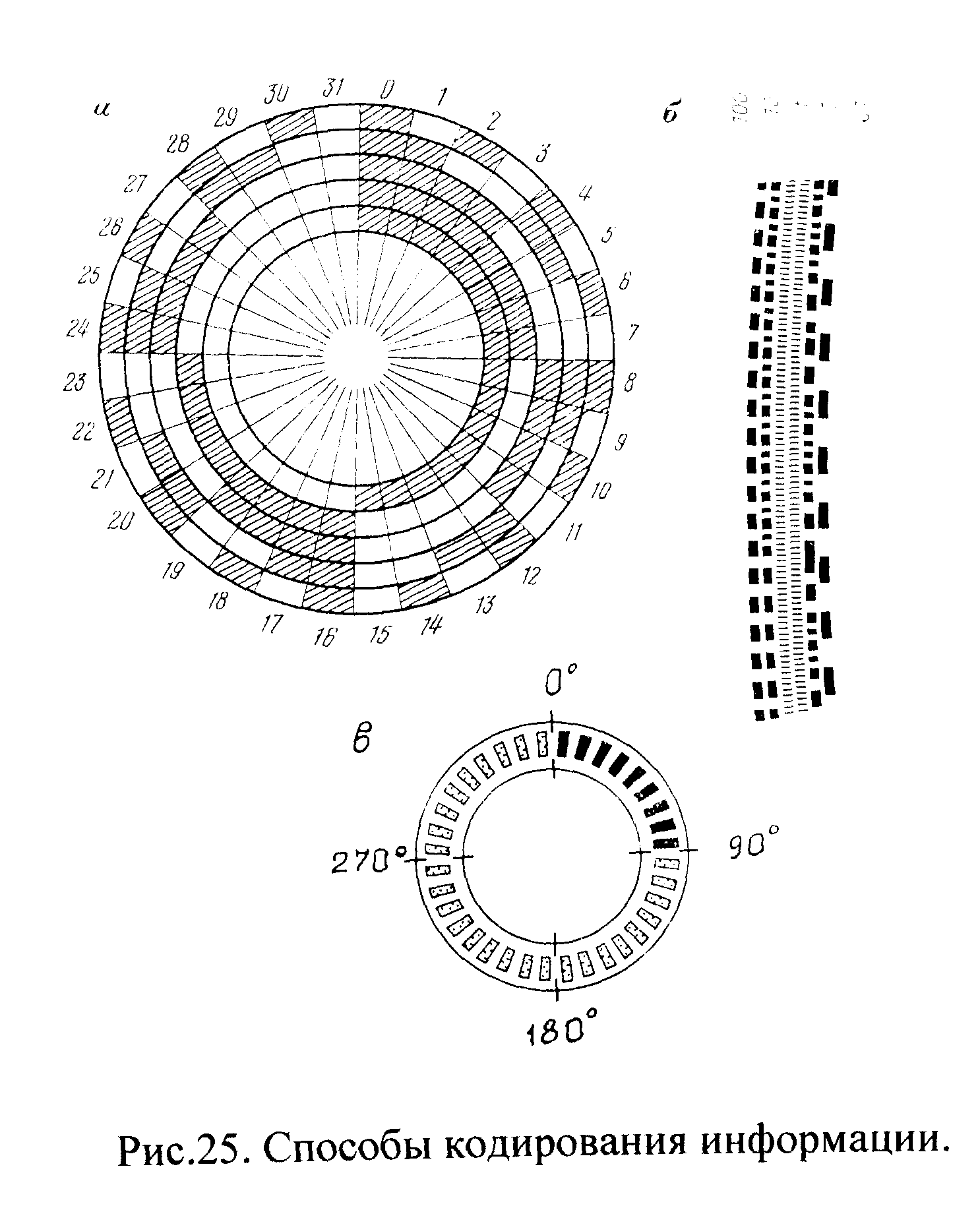

Рис. 30. Способы кодирования информации: а, б – кодирование угломерной шкалы; в – импульсные диски
