СКУД для автономного режима работы

СКУД 1-го и 2-го классов, работающими в автономном режиме, обычно оборудуются: квартиры, коттеджи, небольшие офисы, магазины, аптеки, гостиницы и т.п. и мало значимые зоны на важных объектах. Это позволяет рационально уменьшить число каналов, обслуживаемых дорогостоящими СКУД 3-го и 4-го классов. Данные СКУД это небольшие и недорогие системы, обслуживающие, как правило, до 8-ми устройств заграждения (дверей, ворот, турникетов и т.п.). СКУД 1-го и 2-го классов можно применять и на важных объектах или помещениях, если необходимый уровень безопасности обеспечивается системами охранной сигнализации и видеоконтроля.

На рисунке 1 приведен вариант контроля доступа в помещение с одной дверью. На рисунке представлен полный состав системы, в который входит: контроллер, совмещенный со считывателем, кодонаборная клавиатура, исполнительное устройство (замок), датчик состояния двери, кнопка автоматического открывания двери с внутренней стороны, внешние звуковой и/или световой оповещатели, источник питания.

Система, приведенная на рисунке 1, обеспечивает два способа контроля доступа: проверку только карточек или двойную проверку - карточек и кодового пароля.
В системе можно устанавливать, так называемый, офисный режим Его смысл состоит в том, что пользователь открывает закрытый замок с помощью идентификатора и проходит в помещение. Далее снаружи открывать замок можно свободно, простым нажатием ручки. Этот режим устанавливается по желанию пользователя, например, для того, чтобы каждый раз не подходить к двери (не нажимать кнопку автоматического открывания двери) и открывать ее изнутри, когда стучатся посетители.

При реализации данного варианта на объекте рекомендуется:
- использовать системы, имеющие прочный металлический корпус, кодонаборную клавиатуру с металлическими кнопками, встроенную индикацию режимов работы, антисаботажную защиту для предотвращения умышленного взлома корпуса контроллера и считывателя;

- использовать системы имеющие энергонезависимую память и позволяющие хранить данные длительное время;

- использовать системы позволяющие изменять время разблокировки дверей;

- программирование системы осуществлять с помощью мастер-карточки и клавиатуры.
Данный состав СКУД может варьироваться в широких пределах и в минимуме состоять из одного конструктивно законченного блока (в виде замка), в котором размещены считыватель, контроллер, исполнительное устройство (запор, ригель, задвижка и т.п.), индикаторы режимов работы. При этом СКУД работает в режиме обычного замка, т.е. при совпадении кодов идентификатора и считывателя запорный механизм срабатывает и разблокирует дверь, разрешая через нее проход.

В процессе расширения системы дополнительно может устанавливаться еще один считыватель для контроля прохода в обратную сторону (или организации многоуровнего контроля доступа), выносные световые/звуковые оповещатели, устройства автоматического открывания/закрывания двери и т.д.

Рисунок 1 - Оборудование СКУД помещения с одной дверью

На рисунке 2 приведен вариант оборудования СКУД, работающей в автономном режиме, объекта с несколькими дверями.

Данный вариант построения системы отличается от предыдущего только лишь расширением функций и объемом памяти управляющего контроллера, а также его конструкцией. Считыватели и исполнительные устройства размещены в разных конструктивных блоках и управление ими осуществляется через общий контроллер.

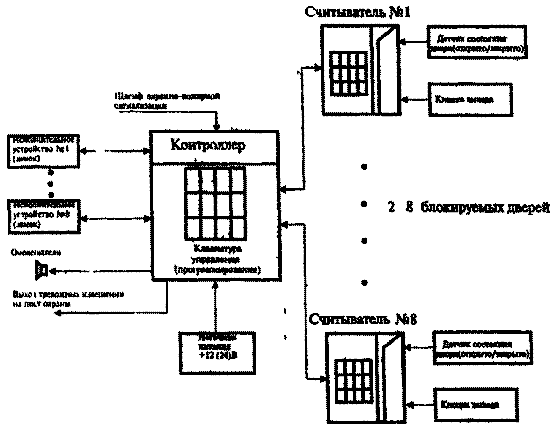

Рисунок 2 - Оборудование СКУД объекта с несколькими дверями

В систему могут быть введены дополнительные функции:
- контроль прохода в двух направлениях;
- автоматическое открытие и закрытие дверей при аварийных и тревожных ситуациях;
- передача тревожных сообщений на пост охраны;
- регистрация происходящих событий с помощью принтера, подключаемого к контроллеру.

· Программирование системы осуществляется как с помощью мастер-карточки и клавиатуры, так и с помощью переносного компьютера.

В своем законченном виде данную систему можно легко включить в СКУД, работающую в сетевом режиме. Для этого необходимо использовать контроллер позволяющий работать в сетевом режиме с другими контроллерами или использовать дополнительный модуль связи, обеспечивающий объединение контроллеров через интерфейс RS 485.

СКУД для сетевого режима работы
СКУД 3-го и 4-го классов предназначены для оборудования крупных объектов таких как банки, крупные учреждения и фирмы. Несомненным достоинством этих систем является возможность практически не ограниченного расширения. Такие системы позволяют обслуживать десятки тысяч пользователей.

В относительно небольших и недорогих системах 3-го класса используется построение системы СКУД, при котором в одну контролируемую линию интерфейса RS 485 включаются все контроллеры, а база данных загружается в один управляющий контроллер (мастер-контроллер).

Такое построение обеспечивает гибкость встраивания СКУД в интерьер помещений, минимизацию коммуникационных соединений и большие расстояния между объектами управления.

Эффективность работы СКУД 4-го класса, обусловлена возможностью создавать разветвленные, достаточно многочисленные соединения контроллеров и управляющих компьютеров в единую систему. Модульность построения данных систем обеспечивает:

- гибкость конфигурации;

- простоту монтажа, технического обслуживания и ремонта;

- возможность расширения системы;

- ценовую эффективность;

- легкость сопряжения с устройствами сервисной автоматики (управление лифтом, освещением, системами кондиционирования и т.д.).

На рисунке 3 приведена примерная структурная схема построения СКУД 3-го класса (64 контролируемые двери) на базе многофункционального контроллера, имеющего модульную конструкцию. На рисунках 4-6 приведены варианты построения систем 4-го класса.

Соединение контроллеров между собой и подключение контроллера к различным периферийным устройствам, входящим в состав системы обеспечивается при помощи различных модулей.

К одному контроллеру может быть подключено до 8 считывателей различного типа, например, считыватель магнитных карточек, считыватель бесконтактных карточек, клавиатура (кодонаборник) и д.р. Подключение считывателей осуществляется через соответствующий считывающий модуль, работающий с двумя считывающими устройствами. Помимо считывателей, он также контролирует датчики состояния дверей и кнопки их открывания, другие вспомогательные устройства.
Информация о состоянии иных внешних устройств поступает в контроллер через модуль входа/выхода. Посредством этого же модуля контроллер управляет работой исполнительных устройств, устройством выдачи тревожных извещений. Модуль связи обеспечивает объединение контроллеров в единую систему, протяженностью до 1 км с помощью интерфейса RS 485, а также при необходимости объединение контроллеров и управляющего компьютера в компьютеризированную систему с помощью интерфейса RS 232. Модуль приемо-передачи управляет работой считывателей бесконтактных карточек (Proximity).
Один контроллер может обслуживать до 10000 пользователей. Для увеличения числа пользователей может применяться модуль расширения памяти.
Системы 4-го класса обычно строятся на базе таких же многофункциональных контроллеров, которые используются для построения СКУД 3-го класса, объединенных в единую компьютерную сеть. При создании компьютерной сети контроллеры в количестве до 32 единиц могут быть объединены в одну ветвь в соответствии с рисунком 4. В этом случае модуль связи включается в первый по порядку контроллер ветви. Через него осуществляется связь этого контроллера с компьютером по интерфейсу RS 232. Обмен информацией между контроллерами производит по интерфейсу RS 485. Кроме того, модуль связи осуществляет преобразование формата и скорости передачи данных RS 232/RS 485. Каждый контроллер в ветви имеет свой адрес.

Дальнейшее наращивание системы возможно путем организации нескольких (до 10) ветвей контроллеров. Пример организации двух ветвей показан на рисунке 5. Модуль связи первого контроллера преобразовывает с одной стороны поток данных, посылаемых с управляющего компьютера на контроллер, а с другой - поток выходных данных, параллельно подаваемых на адресные модули связи в ветвях. Каждый адресный модуль связи обменивается данными с контроллерами в ветвях и модулями связи. Такая расширенная сеть позволяет обслуживать до 320 контроллеров и 2048 контролируемых точек.

При необходимости ветвь контроллеров может быть увеличена еще на 1 км. Для этого удлиняемая ветвь (см. рисунок 6) подключается к первому контроллеру новой ветви через модуль связи. Для связи между контроллерами по прежнему используется интерфейс RS 485.

При организации компьютеризированных СКУД рекомендуется применять IBM-совместимые компьютеры типа PENTIUM с ОЗУ 16 МБ и более, двумя последовательными портами и объемом винчестера не менее 528 МБ. Компьютеры этого типа удовлетворяют потребностям любой системы и позволяют модернизировать ее в будущем.

·

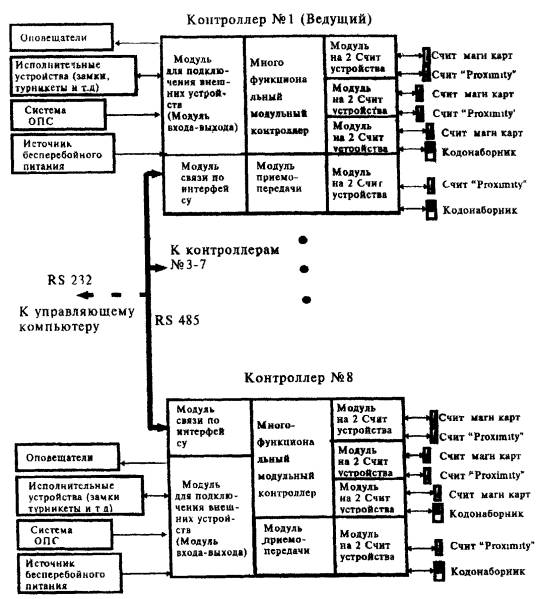

Рисунок 3 - Примерная структурная схема построения СКУД 3-го класса

Рисунок 4 - Примерная структурная схема построения СКУД 4-го класса с одной ветвью

Рисунок 5 - Примерная структурная схема построения СКУД 4-го класса с несколькими ветвями

Рисунок 6 - Увеличение длины ветви при использовании двух модулей связи

Наличие описанных модулей многофункционального контроллера создает большие возможности по управлению разнообразной периферией системы. В качестве контролируемых точек могут выступать считывающие головки, Pin-клавиатуры, замкнутые/разомкнутые контакты кнопок, реле, выходные контакты различных объемных или поверхностных извещателей. В качестве исполнительных устройств могут использоваться электрозамки дверей, исполнительные устройства шлагбаумов, турникетов, устройства тревожного оповещения и освещения, телевизионные камеры и т.д.

Логическое устройство (процессор) контроллера позволяет производить необходимую установку параметров доступа в каждой контрольной точке при помощи программного обеспечения, то есть конфигурировать систему. Системщик может задавать параметры (замкнутое/разомкнутое состояние контактов реле или кнопок, состояние и режим работы счетчиков, состояние флатовых регистров, временные интервалы регистраторов событий и т.д.) прямо с клавиатуры компьютера. Это дает возможность реализовывать различные варианты организации контроля и управления доступом, гибко меняя их в соответствии с текущими требованиями.
Программа предоставляет большие сервисные возможности оператору, выводя разнообразную информацию на экран. Например, на дисплее компьютера можно иметь план одного или нескольких помещений с обозначенными на нем контролируемыми точками, индикацию несанкционированных проникновении (если требуется - со звуковым сопровождением). На экран могут выводиться многочисленные сообщения, например, полные или краткие отчеты о зарегистрированных событиях с возможностью их распечатки на принтере.
