Основные положения

При распространении по ОВ оптического излучения из-за флюктуации показателя преломления возникает поток рассеяния, мощность которого пропорциональна отношению .

Формирование потока обратного рассеяния

Это явление, получившее название Рэлеевского рассеяния и лежит в основе рассматриваемого метода измерений характеристик ОВ, получившего название метода обратного рассеяния /1, 5, 12/. Часть потока рассеяния излучается в оболочку и там затухает, часть распространяется вперед вместе с основным потоком, а часть - в сторону ближнего конца по направлению к источнику изучения, образуя поток обратною рассеяния.

Мощность обратно рассеянного оптического потока P_S(t), измеренная в точке ввода оптических зондирующих импульсов в волокно с некоторой задержкой t относительно момента посылки зондирующею импульса, определяется мощностью обратного рассеяния в точке кабеля, расположенной на расстоянии от места измерения равном

,

где:

V - групповая скорость распространения оптическою импульса, которую можно полагать равной

,

где:

c - скорость света.

n - групповой показатель преломления сердцевины ОВ.

В первом приближении она равна

где:

P₀, Dt - максимальное значение и длительность зондирующего импульса оптической мощности в точке ввода;

а_d - параметр Рэлеевского рассеяния, равный отношению мощности рассеянной в некоторой точке оптического волокна к падающей оптической мощности в эту же точку;

S - параметр обратного Рэлеевского рассеяния, равный отношению обратно рассеянной мощности в некоторой точке оптического волокна ко всей рассеянной мощности в этой точке;

a - коэффициент затухания оптического волокна [дБ/км].

Из данного выражения следует, что мощность потока обратного рассеяния прямо пропорциональна параметрам зондирующего импульса на входе оптического волокна Р₀ и Dt, параметрам оптического волокна a_d и S, и экспоненциально зависит от затухания и групповой скорости оптического волокна. Причем групповая скорость в свою очередь обратно пропорциональна групповому показателю преломления оптическою волокна.

Параметр K = 0,5 × S × а_d × V иногда называют коэффициентом обратного рассеяния /1,2,7/.

Тогда

Отсюда следует, что зависимость уровня мощности обратного рассеяния от времени – линейная

и разность уровней обратнорассеянной мощности измеренных на ближнем конце в моменты времени t₁ и t₂, есть затухание волокна на соответствующем участке линии

где ,

Из-за флюктуации показателя преломления, конструктивных характеристик оптическою волокна коэффициент обратного рассеяния изменяется вдоль волокна случайным образом. Другими словами на однородных участках оптическое волокно является квазирегулярным и реальная зависимость р_S(t) флюктуирует около некоторой прямой, тангенс угла наклона которой к оси абсцисс равен коэффициенту затухания волокна.

При наличии в оптическом волокне неоднородностей-включений, на которых характеристики среды распространения, в частности показатель преломления, существенно отличаются от их средних значений для данного волокна, образуется поток Френелевского отражения. Измеренная на ближнем конце мощность P_F(t_i) оптического излучения, отраженного в некоторой точке х_i, равна

для

и для

где:

;

- расстояние до неоднородности;

r коэффициент отражения.

В первом приближении мощность потока Френелевского отражения на ближнем конце можно рассматривать как сумму

где:

т - количество неоднородностей на участке.

Коэффициент отражения как правило на несколько порядков превышает коэффициент обратного рассеяния.

Соответственно в моменты времени

мощность обратнорассеянного потока пренебрежимо мала по сравнению с мощностью потока отражения.

Очевидно, что, измеряя мощность обратного потока оптического излучения, поступающего на ближний конец волокна и анализируя ее изменения, можно получить оценки параметров исследуемой линии связи. На этом и основан метод обратного рассеяния.

Измерения характеристик оптических волокон методом обратного рассеяния являются косвенными. Искомые величина находят в результате математической обработки результатов измерения мощности обратного потока оптического изучения. Причем характеристики распространения оптического сигнала в прямом направлении определяют по изменениям мощности излучения распространяющегося в обратном направлении, полагая при этом, что параметры оптических волокон в прямом и обратном направлении идентичны. Последнее условие выполняется с определенной погрешностью.

В общем случае измеряемую на ближнем конце оптического волокна мощность обратного потока можно представить в виде суммы мощностей обратнорассеянного потока, отраженного потока и мощности помехи

Мощность помехи есть случайная функция, обусловленная совокупностью факторов. Ряд составляющих помехи не зависят от уровня мощности передаваемого оптического сигнала. Это тепловые шумы фотоприемника, собственные шумы лазера. Другие составляющие, такие как дробовой шум фотоприемника, модовый шум, шумы, обусловленные взаимодействием лазера с нерегулярным волокном, и т.п., связаны с ним. Результирующая мощность помех соизмерима с мощностью обратнорассеянного потока. Это величины одного порядка. Поэтому одна из основных проблем реализации метода обратного рассеяния - выделение полезного сигнала на фоне высокого уровня помех.

Известны частотные и временные способы реализации метода обратного рассеяния. На практике наиболее широкое применение нашли оптические рефлектометры, работающие во временной области-OTDR (Optical Time Domain Reflectometer).

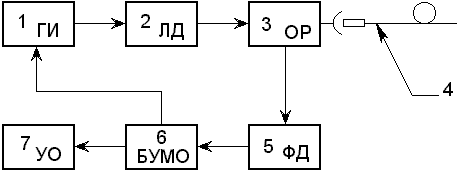

Структурная схема оптического рефлектометра, работающего во временной области

Где:

1 - генератор зондирующих импульсов (ГИ);

2 - источник оптического излучения (лазерный диод - ЛД);

3 - оптический разветвитель – ОР;

4 - исследуемое оптическое волокно - ОВ;

5 - фотоприемное устройство (ФП);

6 - блок управления и математической обработки - БУМО;

7 - устройство отображения - (УО).

Вырабатываемые ГИ импульсы преобразуются в ЛД путем модуляции оптической несущей по интенсивности в зондирующие оптические импульсы, которые поступают через ОР в исследуемое волокно. Поток обратного рассеяния, возбуждаемый при распространении зондирующих импульсов в оптическом волокне, через оптический разветвитель поступает на вход чувствительного ФП, где преобразуется в электрический сигнал, который, после специальной обработки в БУМО, подается в канал вертикального отклонения УО, вызывая соответствующие изменения характеристики по вертикальной оси Y. Вертикальная ось градуируется в дБ.

Отклонение по горизонтальной оси Х происходит под действием пилообразного напряжения развертки, которая запускается импульсами ГИ. В результате этого абсцисса характеристики прямо пропорциональна времени запаздывания сигнала t. Поскольку групповой показатель преломления сердцевины, а соответственно и групповая скорость распространения оптического сигнала в волокне известны, горизонтальная ось градуируется в единицах длины.

БУМО согласовывает работу ГИ и УО, синхронизируя запуск генератора развертки импульсами ГИ, и создает возможность наблюдения характеристики обратного рассеяния или полностью, или по частям. Обеспечивает регистрацию и занесение в память реализации зависимостей от времени мощности обратного рассеяния и их усреднение. А также осуществляет управление работой рефлектометра по заданной программе, обработку данных, выполняет ряд сервисных функций.

При данном способе энергия принимаемого сигнала ограничена энергией зондирующего импульса, которая пропорциональна его максимальному значению и длительности. Это вынуждает в процессе работы искать компромисс между динамическим диапазоном, определяющим дальность действия, и разрешающей способностью, обеспечивающий оптимальное решение для условий измерения. Вместе с тем он позволяет получать приемлемые результаты с удовлетворительным быстродействием, что и обеспечило широкое внедрение реализующих его средств измерений. На сетях связи в основном нашли применение только оптические рефлектометры, работающие во временной области.

Универсальная измерительная платформа FTB 400 производства фирмы EXFO.

Отечественный рефлектометр ОР-2, у которого нет встроенного компьютера для обработки результатов измерений и построения рефлектограмм.

Прибор состоит из базового блока и сменных оптических блоков для измерения многомодовых и одномодовых ВС на различных длинах волн. Он имеет малые габариты, вес и потребляемую мощность. Управление работой рефлектометра, обработка и отображение результатов измерения осуществляются с помощью РС Notebook, который может входить в комплект поставки.

Мини-рефлектометр CMA 4000 фирмы GN-Nettest (США). Это компактный прибор в прочном защитном корпусе, сочетающий в себе мощность большого рефлектометра и простоту в эксплуатации.

Функциональность прибора может быть расширена измерителем мощности с возможностями для измерения возвратных потерь, а также дополнительным источником света и визуальным дефектоскопом.

	FOD - 7302 Рабочие длины волн 1310, 1550 нм. Диапазон измерения расстояний 0,25; 0,5; 1; 2; 4; 8; 16; 32; 64; 128; 256 км. Динамический диапазон не менее 26дБ при 10 мкс и 3 мин. Количество рефлектограмм в памяти более 1000. Разрешающая способность 0,25 м, при трассе менее 4 км. Мертвая зона по затуханию 8м
	Гамма Лайт Облегченная версия оптического рефлектометра для ВОЛС в широкополосных и городских сетях связи, в сетях доступа и FTTH («волокно в дом») Динамический диапазон 26 дБ. Длина волны 1310/1550 нм. Цветной дисплей 640х480; Связь с компьютером USB-порт; Карта памяти 1 Гб

AQ7140D/B

Описание

Автоматический рефлектометр AQ7140 - это портативная измерительная система, обеспечивающая прецизионное измерение и документацию всех параметров оптической линии. Несмотря на то что AQ7140 является прибором не последнего поколения, исключительная надежность, хорошие оптические характеристики и уникальные ценовые предложения от ТКС делают этот прибор крайне привлекательным. Сотни таких приборов многие годы продолжают успешно работать по всему миру. AQ7140 прекрасно подходит для использования на магистральных оптических линиях, а также при производстве оптических кабелей.

Основные характеристики

Динамический диапазон: 37/34 дБ (1,31/1,55 мкм), диапазон измеряемых длин: до 240 км Автопоиск и паспортизация всех неоднородностей трассы Уникальная функция оптической маски позволяет устранять искажения рефлектограммы и повышать точность измерений затухания оптического кабеля Внутренняя память для хранения рефлектограмм Встроенный 3,5" - дисковод Интерфейс GP-IB, видеовыход Встроенный скоростной принтер

Технические характеристики

Модель оптического блока AQ7145A AQ7143A   Тип световода SM 10/125 мкм одномодовое волокно Длина волны, нм 1310±20 1550±20 Динамический диапазон1 37 дБ 34 дБ Пространственное разрешение (отражение)2 менее 15 м Ближняя зона нечувствительности3 не более 65 м Оптический разъем FC/PC

Примечания:

1. При отношении С/Ш=1 и ширине импульса 10 мкс 2. Ширина неискаженного импульса френелевского отражения по уровню -1,5 дБ, для импульса 20 нс 3. Ширина импульса 20 нс

Дисплей 5-дюймовый монохромный Автоматические измерения Порог неоднородностей: 0,01-9,99 дБ с шагом 0,01 дБ Порог коэффициента отражения от -З0 до -60 дБ Измерение полного коэффициента отражения Измерение Диапазон длин 31,25 м - 240 км Разрешение считывания 6,3 см мин. Число точек в рефлектограмме 20 000 макс. Показатель преломления 1,00000-1,99999 с шагом 0,00001 Масштаб по вертикали 0,2 дБ/дел, 0,5 дБ/дел, 1 дБ/дел, 2 дБ/дел, 5 дБ/дел Сдвиг по вертикали 0-70 дБ Разрешение считывания 0,001 дБ Линейность ±0,3 дБ (0-5 дБ), ±0,5 дБ (0-10 дБ), ±0,7 дБ (0-15 дБ) Оптическая маска 20 точек макс. Точность измерения длины ±(2,0 х 10-5 х длину волокна (м) + 0,7 м) Сохранение данных Внутренняя память, 3,5"-дисковод Интерфейсы GP-IB (IEEE 488.1), видеовыход DIN-8P Принтер Высокоскоростной встроенный Электропитание От сети переменного тока 100-240 В, 150 VA макс. Условия хранения и работы Температура Работа: от 0 до +40°С, хранение: от -20 до +50°С Влажность Не более 85% Размеры и масса 284х177х415 мм, 14 кг Стандартная комплектация Сетевой шнур - 1 шт, термобумага - 5 рулонов, рукуководство по эксплуатации на русском языке - 1 экз., руководствво по эксплуатации на английском языке - 1 экз., защитная крышка - 1 шт, предохранитель - 1 шт Дополнительные принадлежности Термобумага для принтера, эмуляционное программное обеспечение для РС

AQ7250

Описание

Развитие оптической связи расширяет диапазон требований к рефлектометрам, но новый AQ7250 удовлетворяет им полностью. Улучшенные оптические характеристики прибора дают возможность измерять отражения от концов трехметрового оптического шнура и в то же время проверять двухсоткилометровые линии связи. Модульная конструкция позволяет не только заменять одномодовые и многомодовый блоки, но и включать в состав прибора принтер, блок измерителя оптической мощности и источник видимого света, а также переключатель оптических каналов, облегчающий работу с ленточным кабелем. Возможность работы в составе автоматизированных комплексов обеспечивается в AQ7250 встроенной поддержкой стандартных терминальных программ при соединении с компьютером через серийный порт. Вставив дополнительный блок, можно также использовать GPIB интерфейс. AQ7250 легче и компактнее своих предшественников и превосходит их в удобстве эксплуатации. Модель стандартной комплектации включает в себя большой цветной дисплей, жесткий диск, дисковод для гибких дисков и переходник для клавиатуры и мыши.

Основные характеристики

Динамический диапазон более 41 дБ, диапазон измеряемых длин трасс до 240 км. Ускоренная обработка сигнала позволяет измерить неоднородность 0.5 dB на конце 70 км кабеля за 20 секунд. Режим стабилизированного источника излучения и дополнительный блок измерителя оптической мощности обеспечивают точность измерений полных потерь трассы до 0.1 дБ. Более 10,000 рефлектограмм могут быть сохранены на жестком сменном диске PCMCIA объемом в 260 МВ. Данные могут быть экспортированы в формат соответствующий стандарту Bellcore GR-196-CORE. Дополнительно встраиваемый принтер позволяет распечатать рефлектограмму менее чем за 10 с. Ni - ME батарея обеспечивает непрерывную работу прибора в течении 8 ч, время подзарядки не превышает 4 ч. При размерах 290 мм х 194 мм х 75 мм, прибор имеет массу всего 3 кг.

Встраиваемые сменные модули

Функции модуля Источник видимого света Фото- приемник Оптический переключатель каналов Принтер GP-IB интерфейс Модель AQ4253 AQ2761 для AQ7250 для AQ7250 для AQ7250 Тип оптического волокна любое из SM (10/125), GI (50/125), GI (62,5/125) любое из SM (10/125), GI (50/125), GI (62,5/125) одномодовое SM (10/125) --- --- Длина волны, нм 635 ± 10 850, 1310, 1550, 1525 1270 - 1670 --- --- Параметры Уровень сигнала: в волокне SM, (10/125): -6 ± 1,5дБм Точность: 0,2 дБУ Диапазон: -60╦+10 дБм Число каналов: 4, 8, 12, 16 Вносимые потери: 1,5дБ Высоко- скоростной термопринтер Стандарт IEEE 488

Спецификации

Основной блок

Дисплей 7,2-дюймовый ЖК цветной дисплей, разрешение 640 х 480 точек Горизонтальная ось дисплея Разрешение 50 см минимальное Число точек в рефлектограмме 20000 точек максимум Точность измерения длин ±(5,0 х 10-5 х измеряемая длина в метрах + 1 м) Диапазон группового показателя преломления 1,00000 - 1,99999 с шагом 0,00001 Вертикальная ось дисплея Масштаб по затуханию 0,2 дБ/дел; 0,5 дБ/дел; 1 дБ/дел; 2 дБ/дел; 5 дБ/дел и 7,5 дБ/дел Разрешение 0.001 дБ минимальное Автоматические измерения Предусмотрены Функция измерения коэффициента отражения Имеется функция измерения локадьного коэффициента отражения на неоднородностях линии, а также функция измерения полного коэффициента отражения всей линии Интерфейсы RS-232C 9-pin D-sub Клавиатура/мышь 6-pin DIN (Тип PS/2) PCMCIA PCMCIA тип II х 2 или тип III x 1 для карт памяти и жесткого диска Электропитание Батарея Ni-MH (продолжительность работы без подзарядки: 8 часов) АС адаптер Внешний источник питания 100 - 240 В, 50/60 Гц 12 В +20% / -10% Условия хранения и эксплуатации Температура Эксплуатация: 0°С - +50°С (при работе с дисководом и принтером: +5°С - +40°С Хранение: -20°С - +60°С Относительная влажность не более 85% Габаритные размеры и масса Приблизительно: 290 мм х 194 мм х 75 мм, 3 кг (включая AQ7254) Дополнительные принадлежности Запасная аккумуляторная батарея, АС адаптер жесткий диск PCMCIA (260 Мб), карта памяти PCMCIA (10 Мб, 20 Мб или 40 Мб), клавиатура и мышь, программа для обработки рефлектограмм и составления отчетов-AQ7931B

Оптические модули

Модель AQ7254 AQ7255 AQ7259 Тип оптического волокна одномодовое (SM 10/125) многомодовое (GI 50/125, GI 62.5/125) Длина волны (мкм) 1,31/1,55 0,85/1,30 Диапазон длины (км) 2, 5, 10, 20, 40, 80, 160, 240 2, 5, 10, 20, 40, 80 Длительность импульса 20 нс, 100нс, 200нс, 500нс, 1мкс, 4мкс, 10 мкс 10нс, 20 нс, 100нс, 200нс, 500нс, 1мкс, 4мкс, 10 мкс, 20мкс 10нс, 20 нс, 100нс, 200нс, 500нс, 1мкс Динамический диапазон (С/Ш = 1) (дБ) 36 / 34 41,5/39,5 22,5/24 Пространственное разрешение (отражение)1 5 м 3 м 3 м Ближняя зона нечувствительности2 (м) 20 м/25 м 15 м/20 м 7 м/10 м Стабилизированный излучатель Длина волны (мкм) 1,31/1,55 --- Максимальный уровень выхода (дБм) -3 --- Стабильность (дБ) ± 0,1 --- Оптический коннектор AQ9441 (FC) универсальный адаптер   Класс лазерного изделия Класс 1 (FDA) и класс 3А (IEC)

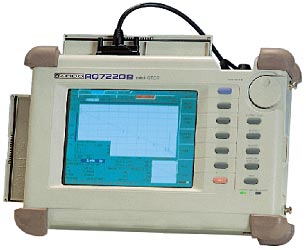

AQ7220B

Описание

AQ7220B - современный мини-рефлектометр со сменными оптическими блоками и автономным питанием, разработанный после многолетних испытаний рефлектометров в полевых условиях. Имея малый вес, габариты и невысокую стоимость, мини-рефлектометр AQ7220B не уступает по своим характеристикам большинству полномасштабных рефлектометров. Мини-рефлектометр AQ7220B предназначен для контрольно-измерительных работ при монтаже, ремонте и аттестации волоконно-оптических линий связи. AQ7220B может использоваться и как персональный компьютер, работающий под DOS и WINDOWS. Мини-рефлектометр имеет русифицированное меню экранных команд и поставляется с описанием на русском языке.

Основные характеристики

Расширенный динамический диапазон: 36/34 дБ (1,31/1,55 мкм), диапазон измеряемых длин до 160 км Высокое разрешение: 50 см - по расстоянию, 0,001 дБ - по затуханию Жесткий диск 40 Мб, позволяющий сохранить более 2000 рефлектограмм; встроенный 3,5" дисковод; внутренняя память Автоматические измерения и паспортизация всех неоднородностей трассы, запуск измерений нажатием одной клавиши 7-дюймовый цветной дисплей с разрешением 640х480 точек Интерфейсы: RS-232C, Centronics, выход на внешний VGA-дисплей, слот для съемного жесткого диска PCMCIA, разъемы для клавиатуры и мыши

Технические характеристики

Модель AQ7225A AQ7225B AQ7229A AQ7223A ---     Тип оптического волокна одномодовое SM (10/125) многомодовое GI (62,5/125) Длина волны, нм 1310±30 1550±30 1310±30 1550±30 850/1300±30 Динамический диапазон1, дБ Диапазон измерений, дБ -- -- Пространственное разрешение (отражение)2 5 м или менее Ближняя зона нечувствительности3 не более 25 м Оптический разъем FC, SC, DIN, ST, DIAMOND, SMA

Примечания:

1. При отношении С/Ш=1, количестве усреднений 218, температуре 25°С, ширине импульса 1 мкс. 2. Ширина неискаженного импульса френелевского отражения по уровню -1,5 дБ для импульса 20 нс. 3. Ширина импульса 20 нс.

Дисплей 7-дюймовый ЖК цветной, разрешение 640x480 точек Автоматические измерения Порог неоднородностей: 0,01-9,99 дБ с шагом 0,01 дБ Порог коэффициента отражения: от -30 до -60 дБ Автоматическая предустановка одним нажатием клавиши Автоматические измерения полного коэффициента отражения. Измерение длины Диапазон длин 2, 5, 10, 20, 40, 80, 160 км Точность измерения 50 см минимальная Разрешение считывания 1 см минимальное Число точек в рефлектограмме 20 000 максимум Показатель преломления 1,00000 ╦ 1,99999 с шагом 0,00001 Единицы измерения длины км, мили, кф Масштаб по вертикали 0,2 дБ/дел, 0,5 дБ/дел, 1 дБ/дел, 1 дБ/дел, 5 дБ/дел Разрешение считывания 0,001 дБ Точность измерения длины (2,0 х 10-5 х длину волокна (м) + 2 м) Сохранение данных Внутренняя память, 3,5" дисковод, жесткий диск. До 999 экранных файлов могут быть сохранены на дискете, более 2000 полных рефлектограмм могут быть сохранены на сменном жестком диске 40Мб Интерфейсы RS-232C 9 pin sub D Centronics 25 pin sub D VGA монитор 15 pin sub D Мышь 6 pin DIN (тип PS/2) Клавиатура 6 pin DIN (тип PS/2) Разъем карты памяти PCMCIA PCMCIA разъем типа 2 или 3, карта памяти и жесткого диска (дополнительно)   Электропитание   От сети переменного тока (100-240В) через адаптер, от сети постоянного тока (10-15В) или от сменных стандартных аккумуляторных батарей Условия хранения и работы Температура Работа: от 0 до +40°С, хранение: от -20 до +50°С Влажность Не более 85% Размеры и масса Примерно 340х235х100 мм, около 4,6 кг Стандартная комплектация Аккумуляторная батарея -1 шт, сетевой адаптер - 1шт, сетевой шнур -1 шт, руководство по эксплуатации на русском языке-1 экз., руководство по эксплуатации на английском языке-1 экз., ремень для переноски - 1 шт, предохранитель - 1 шт. Дополнительные принадлежности Аккумуляторные батареи, портативный принтер CITIZEN PN 60 со сменными картриджами, сменный жесткий диск в стандарте PCMCIA

AQ7210

Описание

Современный автоматический рефлектометр AQ7210 - это портативная измерительная система, обеспечивающая прецизионное измерение параметров оптического кабеля. AQ7210 разработан в 1995 году на основе предыдущих моделей AQ7140 и AQ7110, которые прекрасно зарекомендовали себя в Российских условиях. Рефлектометр AQ7210 имеет большую скорость усреднения, расширенные динамический диапазон и диапазон измеряемых длин, автоматический поиск дефектов и предустановку параметров измерений. Рефлектометр может работать в режиме персонального компьютера под DOS и WINDOWS, в том числе в составе сетевых контрольно-измерительных комплексов. Он идеален для использования на магистральных оптических линиях, а также при производстве оптических кабелей. Рефлектометр имеет русифицированное меню экранных команд и поставляется с описанием на русском языке.

Основные характеристики

Расширенный динамический диапазон: 37/34 дБ (1.31/1.55 мкм), диапазон измеряемых длин до 320 км Высокое разрешение: 5 см - по расстоянию, 0.001 dB - по затуханию Жесткий диск 40 Мб, позволяющий сохранить более 2000 рефлектограмм; встроенный 3.5' дисковод; внутренняя память Автоматические измерения и паспортизация всех неоднородностей трассы, запуск нажатием одной клавиши 7-дюймовый цветной дисплей с разрешением 640х480 точек Интерфейсы: GPIB, RS-232C, Centronics, выход на внешний VGA дисплей, слот для съемного жесткого диска PCMCIA, разъемы для клавиатуры и мыши Уникальная функция оптической маски позволяет устранить искажения рефлектограммы и повысить точность измерений оптического затухания кабеля

Технические характеристики

Модель AQ7215A AQ7219A AQ7213A ---   Тип оптического волокна 10/125 мкм одномодовое волокно 62.5 мкм многомодовое волокно Длина волны (нм) 1310±20 1550±20 850/1300±20 Динамический диапазон1 37 дБ 34 дБ 31 дБ Пространственное разрешение (отражение)2 < 3 м < 4 м Ближняя зона нечувствительности3 < 13м < 30 м Оптический разъем FC, SC, DIN, ST. DIAMOND, SMA

Примечания:

1. При отношении С/Ш=1, количестве усреднений 218 и температуре 25 °С, ширине импульса 10 мкс. 2. Ширина неискаженного импульса френелевского отражения по уровню -1.5 дБ, для импульса 10 нс. 3. Ширина импульса 20 нс.

Дисплей 7-дюймовый ЖК цветной дисплей, разрешение 640х480 точек Автоматические измерения Порог неоднородностей: 0.01-9.99 дБ с шагом 0.01 дБ Порог коэффициента отражения от -З0 до -60 дБ Автоматическая предустановка одним нажатием клавиши Автоматические измерения полного коэффициента отражения Измерение Диапазон длин 2,5, 10,20,40,80, 160, 320км Точность измерения 5 см минимальная Разрешение считывания 1 см минимальное Число точек в рефлектограмме до 20 000 Точность измерения длины ±(2.0 х 10-5 х длину волокна(м)+0.7 м) Показатель преломления 1.00000-1.99999 с шагом 0.00001 Единицы измерения длины км, мили, кф Масштаб по вертикали 0.2дБ/дел, 0.5дБ/дел, 1 дБ/дел, 2 дБ/дел, 5дБ/дел Разрешение считывания 0.001 дБ Сохранение данных Внутренняя память, 3.5" дисковод, жесткий диск До 999 экранных файлов могут быть сохранены на дискете, более 2000 полных рефлектограмм могут быть сохранены на сменном жестком диске 40Мб Интерфейсы RS-232C 9pin sub D Centronics 25pin sub D VGA монитор 15pin sub D Мышь Spin DIN (тип PS/2) Клавиатура 6pin DIN (тип PS/2) Разъем карты памяти PCMCIA PCMCIA разъем тип 2 или 3, карта памяти и жесткого диска (дополнительно) GP-IB IEEE 488 Принтер Высокоскоростной встроенный принтер Электропитание От сети переменного тока 100-240В Условия хранения и работы Температура Работа: от 0 до +40° С, хранение: от -20 до +50° С Влажность Не более 85% Размеры и масса Примерно 360х220х420мм, около 14кг Стандартная комплектация Сетевой шнур-1 шт, термобумага-5 рулонов, руководство по эксплуатации на русском языке-1 экз., руководство по эксплуатации на английском языке-1 экз., защитная крышка -1 шт, предохранитель -1 шт Дополнительные принадлежности Термобумага для принтера, сменный жесткий диск в стандарте PCMCIA

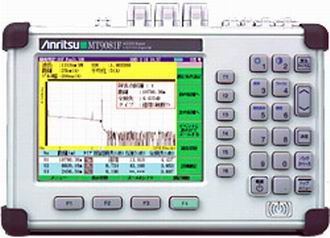

Динамический диапазон до 38 дБ;

Линейность ±0.03 дБ/дБ ;

Длины волн 1310/1490/1550 нм;

Мертвая зона по затуханиям начинается с 4 м ;

Мертвая зона по событиям 1м ;

Оснащен сенсорным экраном и кнопками быстрого доступа ;

Видеомикроскоп для проверки коннекторов.

Динамический диапазон 38 дБ;

Дальность использования

0,5; 1; 2,5; 5; 10; 25; 50; 100; 200 км;

Длины волн 1310/1550/1650 нм;

Мертвая зона обратного рассеянного света 7,5 ... 11 м;

Мертвая зона(отражение Френеля) <1м

Возможность включения опций 10/100/1000 Ethernet

и тестирования компонентов системы.
