Формирование модели взаимодействия МЭПМ с РЭС

Постановка задачи. Провести анализ работоспособности радиоответчика в условиях воздействия МЭМП.

Начальные сведения о воздействующей МЭМП. Предположим, что МЭМП представляет собой экспоненциальный импульс вида

Начальные сведения о РЭС. В качестве объекта исследования рассмотрим типовую структурную схему радиоответчика (рисунок 4.8), приведенную в [5]. Для проведения анализа работы данной схемы в условиях воздействия МЭМП необходимо знать: несущую частоту принимаемого (полезного) сигнала; полосу пропускания ВЧ тракта приемника; полосу пропускания приемника в целом; чувствительность приемника; эффективную площадь антенны для возможного направления прихода помехи; характеристики экрана (экранов); характеристики кабелей и проводов (линий связи).

Идеализация процесса работы радиоответчика в условиях воздействия МЭМП. Обобщенная схема взаимодействия МЭМП с рассматриваемым радиоответчиком приведена на рисунке 4.9.

Алгоритм (описание вычислительного процесса). Оценка работоспособности радиоответчика в условиях воздействия МЭМП должна содержать следующие операции (рисунки 4.8 и 4.9):

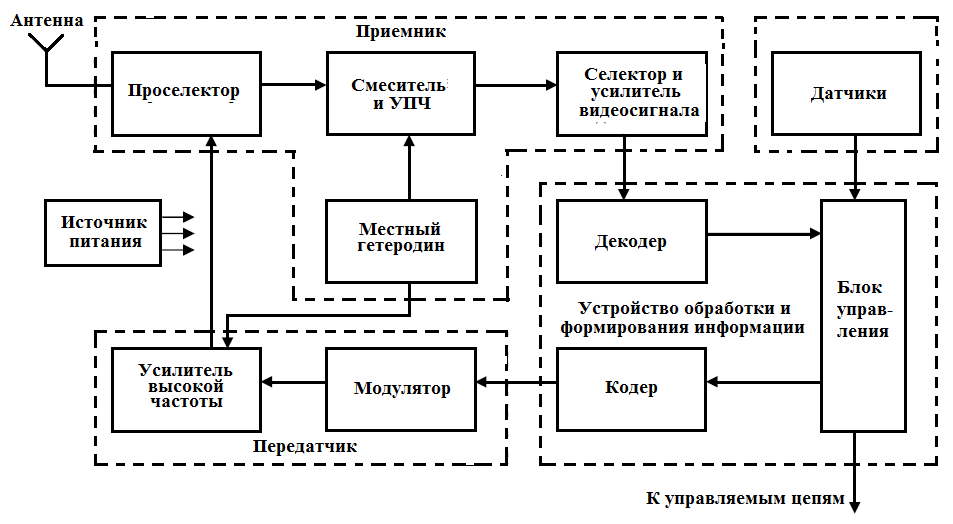

Рисунок 4.8 - Структурная схема радиоответчика

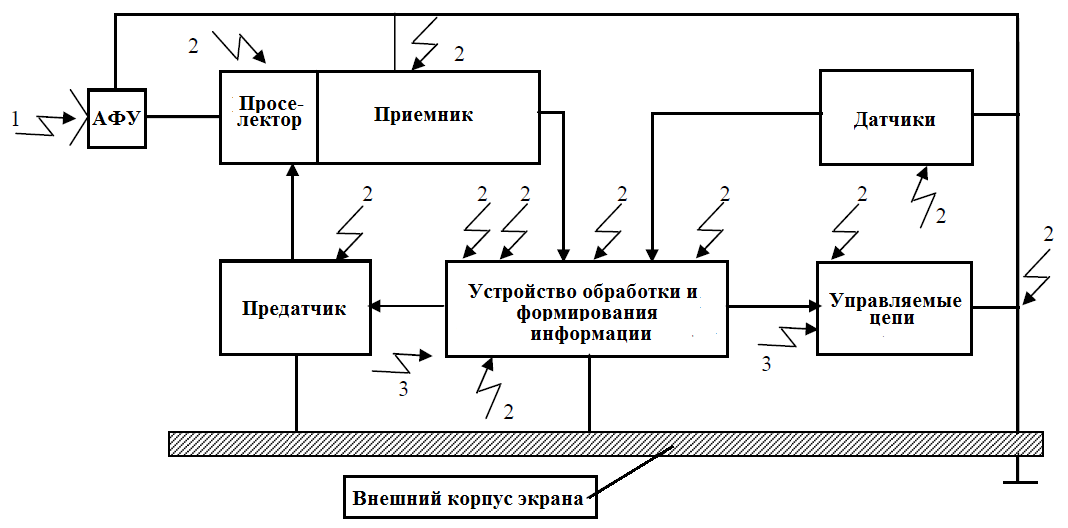

Рисунок 4.9 - Возможные пути проникновения МЭМП в цепи радиоответчика:

1– через АФУ; 2– через защитные экраны воздействие на ЭРЭ, схемы и линии связи; 3– через систему заземления.

- подготовку начальных данных о воздействующей МЭМП, полезном сигнале и основных характеристиках радиоответчика;

- расчет параметров помех, вызванных воздействием МЭМП по каждому из путей ее проникновения, их суммирование и приведение к критическим точкам радиоответчика (вход приемника, вход и выход устройства обработки и формирования информации);

- определение отношения q²k = сигнал/(шум + помеха) в критических точках радиоответчика;

- изменение начальных данных и проведение повторных вычислений в случае, если значение q²k оказывается меньше заданного.

Анализ оценки стойкости радиоответчика к воздействию МЭМП приведен на рисунке 4.10
