Оптоволоконные кабели. Чтобы избавить линию от RF-помех помех можно использовать оптоволоконный кабель.

Чтобы избавить линию от RF-помех помех можно использовать оптоволоконный кабель.

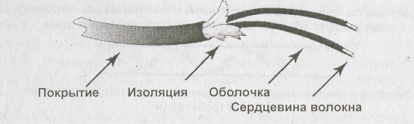

Оптоволоконные кабели нечувствительны к RF-шуму потому, что для передачи данных в них применяют свет, а не электрические импульсы. Свет проходит по тончайшей стеклянной или пластиковой нити, покрытой тонким изоляционным слоем, называемым оболочкой (cladding). Оболочка окружена покрытием, которое защищает непрочную нить.



Как вы понимаете, оптоволокно - критический элемент среды передачи данных. На каждом конце волокна находится устройство, которое называется кодек или кодер/декодер. Кодек отвечает за преобразование данных в световые импульсы и обратное их преобразование в электрические импульсы, с которыми работает компьютер. Чтобы передать данные, светодиод (LED) или лазер, находящийся на одном конце оптоволокна, посылает по кабелю световые сигналы. Когда эти сигналы достигают другого конца кабеля, они преобразуются в исходную (электрическую) форму.

Может показаться, что трафик оптоволоконного кабеля ограничен единственным трактом данных (path of data), но это не так. Во-первых, оптоволоконные кабели могут состоять из нескольких волокон, что позволяет передавать данные по множеству трактов. Чем больше волокон в кабеле, тем больше данных может проходить по нему одновременно (точно так же, как дорога с четырьмя полосами может пропустить намного больше машин, чем однополосная).

Во-вторых, существуют оптоволоконные кабели двух типов: одномодовые и многомодовые.

Одномодовый кабель передает данные по единственному тракту (path). Луч света в таком кабеле имеет высокую интенсивность, поэтому одномодовые кабели передают данные на большие расстояния и пригодны либо для систем, требующих интенсивного трафика, либо для передачи на большие расстояния.

Многомодовое оптоволокно одновременно пропускает по кабелю множество мод. На практике используют два типа многомодовых оптических волокон: оптоволокно со ступенчатым изменением показателя преломления световые лучи двигаются внутри кабеля по зигзагообразным траекториям. В градиентном оптоволокне световые лучи следуют по более закругленным траекториям, напоминающим синусоидальную волну. Из-за того, что передается множество световых лучей, проходящих по многомодовым кабелям обоих типов, световые импульсы подвержены модальной дисперсии, т.е. рассеянию исходного импульса.
