Сетевые кабели

Сетевые кабели почти невидимы, но они являются весьма важным компонентом всей сети. К решающим факторам, влияющим на выбор типа кабеля, можно отнести расстояние между рабочими станциями и среду, в которой должна работать сеть, созданная с их помощью. Поэтому выбор типа кабеля определяется типом создаваемой сети отдельно в каждом конкретном случае. Одним из важнейших параметром при выборе кабеля является максимальная допустимая часто сигнала.

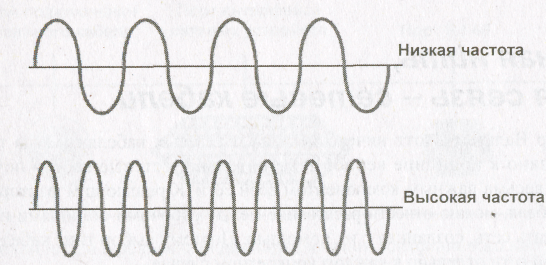

Частота характеризует количество колебаний некоторой величины (например, напряжения) за секунду. Она выражается в герцах (число периодов колебаний за секунду). В самом простом случае колебания можно представить как синусоидальные волны. Иными словами, синусоидальное колебание, частота которого составляет 8 МГц, в течение одной секунды восемь миллионов раз проходит через максимум. Чем выше частота, тем больше скорость перемещения данных, поскольку в единственную секунду можно "упаковать" большее количество единиц и нулей.

Высокочастотные сигналы в большей степени подвержены помехам, чем низкочастотные, поскольку за единицу времени они переносят большее число данных. Максимальная частота сигналов в определенной степени характеризует кабель данного типа (это предельное значение не связано с рабочей частотой). Она только указывает, что теоретически физическая среда кабеля способна обеспечивать работу на данной частоте, если кабель не поврежден и правильно смонтирован.

К другим физическим характеристикам кабелей разных типов относится предельно допустимая длина отрезка кабеля, обеспечивающая передачу сигнала. Для разных частот длина такого отрезка будет разная. С ростом частоты эта величина будет уменьшаться. Длина такого отрезка зависит от затухания. Затухание - это степень ослабления сигнала на участке кабеля фиксированной длины (обычно 100 м на заданной частоте). Чем более подвержен кабель воздействию помех, тем сильнее затухает в нем сигнал. Следует различать затухание в кабеле, вызванное собственными потерями (обусловленное, например, потерями сигнала в диэлектрическом заполнении низкого качества), и затухание, обусловленное излучением сигнала из кабеля (вызванное недостаточным экранированием сигнальных проводников). В первом случае предельно допустимая длина отрезка кабеля будет небольшой, но внешние помехи не окажут воздействия на сигнал. Во втором - внешние сигналы могут наложиться на передаваемый сигнал (полезный сигнал) и исказить его. Для уменьшения затухания сигнала в сети используют различные устройства, например, повторители (репетиры), которые усиливают сигнал на длинных участках кабелей.

Кабели типа "витая пара"

Если вы обернете один хороший проводник вокруг другого, то получите систему проводов, в определенной степени защищенную от внешних помех (RF-шумов). Именно так изготовлен кабель с витой парой. На практике используют два типа таких кабелей: неэкранированная витая пара (UTP) и экранированная витая пара (STP).

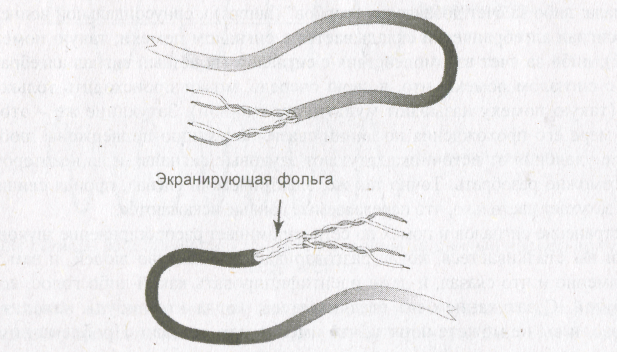

Кабель UTP и STP имеют два отличия. Первое: в UTP используются четыре пары проводников, а в STP - две. Второе, и основное, отличие заложено в самом названии кабелей. В STP предусмотрен дополнительный проводящий слой, окружающий витые провода, который обеспечивает дополнительную защиту от помех. Это отнюдь не означает, что кабель STP всегда лучше защищен от RF-шумов по сравнению с UTP. Просто в кабелях использован разный подход к проблеме защиты. Теоретически, в кабелях UTP, где два провода скручены друг с другом, каждый в отдельности провод является приемником шума, но эти шумы противофазные.

В кабелях же STP проводники защищены, в основном, дополнительным проводящим слоем, а не скручиванием друг с другом. В то же время, дополнительный защитный слой затрудняет работу с кабелем, поскольку придает ему жесткость. Кроме того, такая защита эффективна только при правильном заземлении и целостности экранирующего слоя.

Ассоциация электронной промышленности (EIA), Ассоциация телекоммуникационной промышленности (TIA) и Национальная ассоциация производителей электрооборудования; (NEMA) установили стандарт кабелей UTP, подразделяющий их на семь категорий. Затем они уполномочили организацию Underwriter's Laboratories сертифицировать и сортировать | в соответствии с этим стандартом кабели, продаваемые на территории Соединенных Штатов. Чем выше номер категории кабеля, тем больше в немдолжно быть скруток на погонный фут ; и чаще меняться форма этих витков для исключения' радиочастотных помех (RFI). Таким образом, хотя и не существует кабелей, которые совершенно нечувствительны к помехам, чем выше категория кабеля UTP, тем менее он подвержен помехам RFI и EMI и, соответст­венно, обеспечивает более быструю и точную передачу данных. Другими словами, кабели категории 3 обеспечивают передачу данных со скоростью до 10 Мбит/с и содержат не менее трех скруток на погонный фут. Однако практически во всех локальных сетях используют кабели UTP категории 5, которые допускают скорость передачи до 100 Мбит/с и позволяют расположить компьютеры на расстоянии до 90 м.

Кроме того, в изделиях фирмы IBM предусмотрено использование кабелей различных типов с витой парой и двух типов оптоволоконных кабелей. Кабели подразделяются по функциональным признакам, а не по степени устойчивости к RFI. Ниже перечислены типы кабелей с витой парой.

Тип 1. Одножильный кабель STP, используемый для передачи данных. Каждый кабель состоит из двух пар проводов.

Тип 2. Сочетание четырех неэкранированных и двух экранированных одножильных проводов в единой оболочке. Неэкранированные провода (UTP) предназначены для передачи речевых сообщений (voice transmission), а экранированные (STP) - для передачи данных.

Тип 3. Состоит из четырех пар одножильных проводов, используемых для передачи речевых сообщений и данных.

Тип 6. Состоит из двух пар многожильных кабелей. Во многом подобен типу 1, однако вместо одножильного используется многожильный провод.

Тип 8. Специальный плоский кабель STP, что позволяет прокладывать его под коврами.

Тип 9. Состоит из двух экранированных пар STP, покрытых специальной оболочкой, а не поливинилхлоридом (PVC), поэтому его можно прокладывать в перекрытиях между этажами здания. При горении PVC выделяет токсичные газы, поэтому в соответствии - правилами пожарной безопасности используют иную оболочку.
