Строение цитоскелета

Цель: изучить микроскопическое и ультрамикроскопическое строение цитоскелета.

¨ Задание:

1.Изучите микроскопическое и ультрамикроскопическое строение микротрубочки.

а) Рассмотрите и зарисуйте микрофотографию и схему строения микротрубочки (Рис.53), схему строения жгутика (Рис.54).

Рис. 53. Микрофотография и схема строения микротрубочки.

Рис. 54. Схема поперечного среза жгутика эукариот. 1A и 1B — A и B микротрубочки периферического дублета, 2 — центральная пара микротрубочек и центральная капсула, 3 — динеиновые ручки, 4 — радиальная спица, 5 — нексиновый мостик, 6 — клеточная мембрана.

б) Рассмотрите схему белков динеинов и кинезинов (Рис.55). Зарисуйте и подпишите.

Рис.55. Динеины и кинезины – белки, умеющие двигаться по микротрубочкам.

2. Изучите микроскопическое и ультрамикроскопическое строение микрофиламентов.

а) Рассмотрите и зарисуйте микрофотографии и схемы строения микрофиламентов (Рис.56, 57), связанных c:

- глобулярным G-актином;

- фибриллярным F-актином.

Рис.56. Схема микрофиламентов, связанных G-актином (глобулярным).

Рис. 57. Микрофотография и схема микрофиламентов, связанных с F-актином (фибриллярным).

б) Рассмотрите схему строения микроворсинок с актиновыми микрофиламентами (Рис.58, 59). Зарисуйте и подпишите.

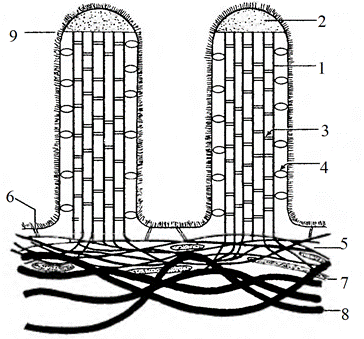

Рис.58. Схема строения микроворсинок с актиновыми микрофиламентами.

1 — актиновые микрофиламенты; 2 — аморфное вещество; 3 — фимбрин и виллин (белки, образующие поперечные сшивки в пучке актиновых микрофиламентов); 4 — молекулы минимиозина (прикрепляющие пучок актиновых микрофиламентов к плазмолемме микроворсинки); 5 — терминальная сеть актиновых микрофиламентов; 6 — спектриновые мостики (прикрепляют терминальную сеть к плазмолемме); 7 — миозиновые филаменты; 8 — промежуточные филаменты; 9 — гликокаликс.

Рис.59. Расположение актиновых и миозиновых микрофиламентов в микроворсинках: а – актин; б - миозин; ПМ – плазматическая мембрана.

3. Изучите микроскопическое и ультрамикроскопическое строение промежуточных филаментов.

а) Рассмотрите микрофотографии промежуточных филаментов из аксона и глиальных клеток (Рис.60, 61). Выявите разницу. Сделайте рисунок и подпишите.

Рис. 60. Промежуточные филаменты из аксона.	Рис. 61. Промежуточные филаменты глиальных клеток.

б) Зарисуйте схему самосборки промежуточных филаментов (Рис.62).

Рис. 62. Схема самосборки промежуточных филаментов.
