Одно-релейная схема

Рис. 4.2.5

Схема реагирует на все случаи междуфазных КЗ.

Достоинства

Только одно токовое реле.

Недостатки

1. Меньшая чувствительность по сравнению с 2 – релейной схемой при КЗ между фазами АВ и ВС.

2. Недействие защиты при одном из трех возможных случаев 2 – фазных КЗ за трансформатором с соединением обмоток Y/D–11 гр.

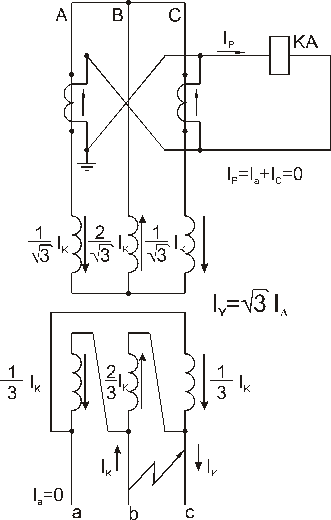

Рис. 4.2.6

3. Более низкая надежность – при неисправности единственного токового реле происходит отказ защиты.

Схема применяется в распределительных сетях 6...10 кВ и для защиты электродвигателей.
