Трехфазная схема защиты на постоянном оперативном токе

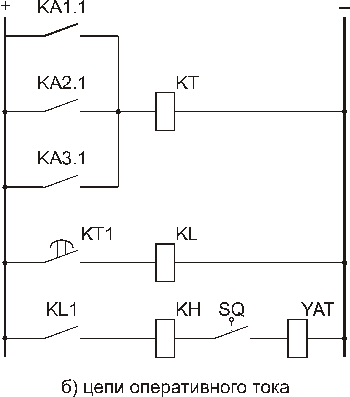

Схема защиты представлена на рис.4.2.2:

Основные реле:

Пусковой орган – токовые реле КА.

Орган времени – реле времени КТ.

Вспомогательные реле:

KL – промежуточное реле;

KH – указательное реле.

Рис. 4.2.2

Промежуточное реле устанавливается в тех случаях, когда реле времени не может замыкать цепь катушки отключения YAT из-за недостаточной мощности своих контактов. Блок-контакт выключателя SQ служит для разрыва тока, протекающего по катушке отключения, так как контакты промежуточных реле не рассчитываются на размыкание.
