Принцип действия. Существуют три основные разновидности конструкций электромагнитных реле:

Существуют три основные разновидности конструкций электромагнитных реле:

1) с втягивающимся якорем;

2) с поворотным якорем;

3) с поперечным движением якоря.

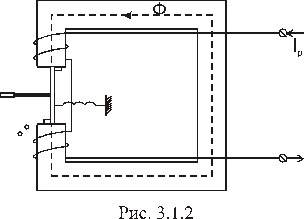

Каждая конструкция содержит: электромагнит, состоящий из стального сердечника и обмотки, стальной подвижный якорь, несущий подвижный контакт, неподвижные контакты и противодействующую пружину.

Проходящий по обмотке ток I_р создает намагничивающую силу I_рw_р, под действием которой возникает магнитный поток Ф, замыкающийся через сердечник электромагнита, воздушный зазор и якорь. Якорь намагничивается и притягивается к полюсу электромагнита, переместившись в конечное положение, якорь своим подвижным контактом замыкает неподвижные контакты реле.

Ток срабатывания I_ср – наименьший ток, при котором реле срабатывает, I_ср – это ток, при котором электромагнитная сила превосходит силу сопротивления пружины, трения и массы.

Ток срабатывания регулируют: изменяя количество витков обмотки реле, I_ср меняется ступенчато; регулируя пружину, I_ср меняется плавно.

Ток возврата – при уменьшении тока в обмотках реле происходит возврат притянутого якоря в исходное положение под действием пружины.

I_воз – наибольший ток в реле, при котором возвращается в начальное положение.

Коэффициент возврата

. (3.1)

У реле, реагирующих на возрастание тока (максимальных реле), I_ср>I_воз ® k_воз<1.

По мере перемещения якоря воздушный зазор уменьшается, магнитное сопротивление уменьшается. Электромагнитный момент увеличивается, а сила противодействующей пружины остается постоянной, возникает избыточный момент. Для возврата якоря необходимо уменьшить ток.

Реле минимального действия – реле, действующее при уменьшении тока.

Для срабатывания необходимо уменьшить ток до значения, при котором момент пружины превзойдет электромагнитный момент.

I_ср – наибольший ток, при котором отпадает якорь реле.

I_воз – наименьший ток, при котором втягивается якорь реле,

I_воз>I_ср ® k_воз>1.
