Параллельное соединение трансформаторов тока

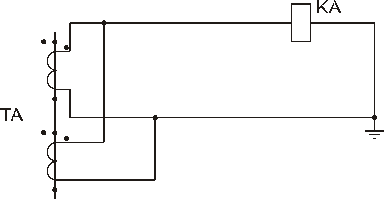

Схема соединения представлена на рис. 2.4.14.

Схема используется для получения нестандартных коэффициентов трансформации.

Рис. 2.4.14

Реле

Реле – автоматические приборы управления, обладающие релейным действием, т.е. скачкообразным изменением состояния управляемой цепи (например, её замыкание или размыкание) при заданных значениях величин, характеризующих определенное отклонение режима контролируемого объекта.

Типы реле:

Электрические – реагируют на электрические величины.

Механические – реагируют на неэлектрические величины: скорость истечения жидкости или газа, уровень жидкости.

Тепловые – реагируют на количество выделенного тепла или изменение температуры.
