Принципиальная схема компрессор
Рис. Схема поршневого компрессора простого действия: 1- цилиндр; 2 - поршень; 3 - приемный рабочий клапан; 4 - нагнетательный рабочий клапан 4. Кривошипно-шатунная система: 5 - шток; 6 – крейцкопф; 7 – шатун; 8 - кривошипа.
Индикаторная диаграмма компрессора, графически показывает зависимость давления газа или пара в цилиндре от его объема.
При движении поршня слева направо давление газа в цилиндре становится меньше давления р1. Под действием разницы давлений открывается всасывающий клапан и цилиндр заполняется газом. На индикаторной диаграмме процесс всасывания изображается линией da. Дойдя до крайнего правого положения, поршень начинает двигаться в обратном направлении, всасывающий клапан закрывается и происходит сжатие газа (линия ab). Давление будет увеличиваться до тех пор, пока оно не превысит р2. Тогда под действием разности этих давлений открывается нагнетательный клапан, и сжатый газ выталкивается из цилиндра (линия bc). Поршень не может доходить вплотную до крышки цилиндра и между ними всегда остается пространство, которое называется «мертвым». В этом пространстве остается газ, который расширяется при движении поршня слева направо (линия cd). Нагнетательный клапан при этом закрывается.

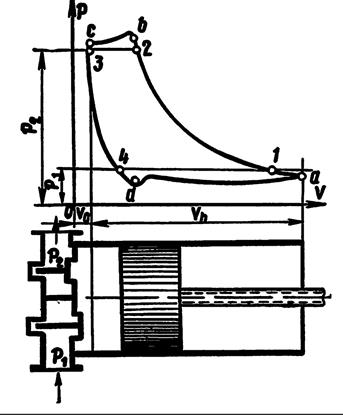

рис. Схема и индикаторная диаграмма одноступенчатого поршневого компрессора.
Рис. 2. Поршневой компрессор двойного действия
Компрессор, выполненный по такой конструктивной схеме, имеет две рабочие камеры при одном поршне, а всасывающие и нагнетательные клапаны установлены в обеих крышках. При ходе поршня вниз в верхней рабочей камере происходит процесс всасывания, а в нижней — процесс нагнетания. При движении поршня вверх сжатый воздух подается в напорную линию из верхней рабочей камеры, в то время как процесс всасывания осуществляется в нижней. Производительность компрессора двойного действия практически в два раза выше производительности компрессора традиционной конструкции при одинаковых объемах рабочих камер.

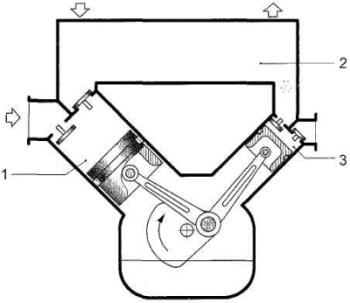

Рис. 3. Двухступенчатый поршневой компрессор
Всасываемый воздух предварительно сжимается в первой ступени 1, проходит промежуточное охлаждение, а затем подвергается сжатию во второй ступени 3. Увеличение степени сжатия воздуха обеспечивается тем, что объем рабочей камеры второй ступени меньше, чем первой. Необходимость охлаждения сжатого воздуха возникает в связи с интенсивным нагревом воздуха в процессе сжатия (в соответствии с законом Гей-Люссака), особенно если степень сжатия значительна. Чтобы избежать этого, в конструкцию компрессора вводят охладитель 2.
