Построение теней на ортогональном чертеже

В начертательной геометрии при построении теней изучают графические методы определения границ теней и не рассматривают физические основы теней (интенсивность источника света, световые блики и пр.).

При построении теней считается, что свет распространяется прямолинейно. Если строятся тени при солнечном освещении, то световые лучи считаются параллельными, т. к. источник света практически удален в бесконечность.

Основной геометрической задачей построения теней является определение границ (контуров) собственных и падающих теней.

Неосвещённая часть поверхности называется собственной тенью. Линия, разграничивающая освещённую часть поверхности тела от собственной тени, называется контуром собственной тени.

Тень от одного предмета на другой или от одной части поверхности на другую называется падающей тенью, а линия, её ограничивающая, - контуром падающей тени. Контур падающей тени строится от контура собственной.

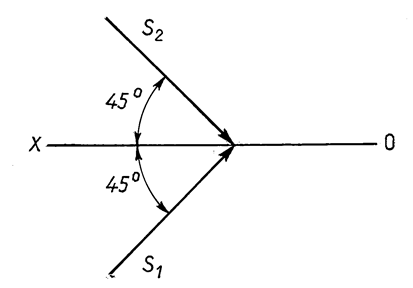

На ортогональном чертеже направление светового луча принимается параллельным диагонали куба, грани которого совпадают с плоскостями проекций. При этом проекции светового луча наклонены к оси Оx под углом 45° (рис. 18.1).



Рис. 18.1
