Инверсия ( логическое отрицание)
Логическая функция "инверсия", или отрицание, реализуется логической схемой (вентилем), называемой инвертор.
Принцип его работы можно условно описать следующим образом: если, например, "0" или "ложь" отождествить с тем, что на вход этого устройства скачкообразно поступило напряжение в 0 вольт, то на выходе получается 1 или "истина", которую можно также отождествить с тем, что на выходе снимается напряжение в 1 вольт.
Аналогично, если предположить, что на входе инвертора будет напряжение в 1 вольт ("истина"), то на выходе инвертора будет сниматься 0 вольт, то есть "ложь" (схемы на рисунках 4.1 а, б).
Какова таблица истинности инвертора? Нарисовать самостоятельно!
Рис. 4.1. Принцип работы инвертора
Функцию отрицания можно условно отождествить с электрической схемой соединения в цепи с лампочкой (рис. 4.2), в которой замкнутая цепь соответствует 1 ("истина") или х = 1, а размыкание цепи соответствует 0 ("ложь") или х = 0.

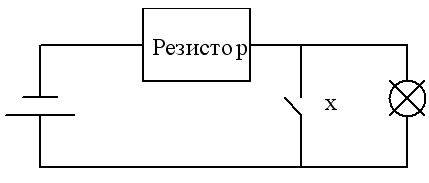

Рис. 4.2. Электрический аналог схемы инвертора
Моделью ячейки, реализующей функцию НЕ, может служить размыкающий контакт реле. При срабатывании реле цепь, в которую входит такой контакт, будет размыкаться. Таким образом, инверсия единицы равна нулю, инверсия нуля - единице, а двойная инверсия не изменяет значения переменной.
