Метод Серенсена С.В., Кинасошвили Р.С.

С.В. Серенсеном, Р.С. Киносошвили и позднее В. П. Когаевым [3] на основании обобщения результатов испытаний стальных образцов с концентраторами напряжений при асимметричном осевом нагружении сделан вывод о возможности принятия

и

для всего диапазона значений средних напряжений (рис.2.17). Следует отметить, что этот подход широко используется при определении коэффициента запаса прочности деталей, работающих в условиях переменных напряжений.

Как показал последующий анализ опытных данных, построенные таким образом диаграммы предельных амплитуд для деформируемых алюминиевых сплавов содержат значительную систематическую ошибку, приводящую к завышению расчётного значения коэффициента запаса, связанную с недооценкой влияния концентратора на величину среднего напряжения предельного цикла (таблица 2.11).

Аналогичные результаты следует ожидать и для сталей, если к анализу привлечь белее представительный экспериментальный материал, чем рассмотренный в работе [7].

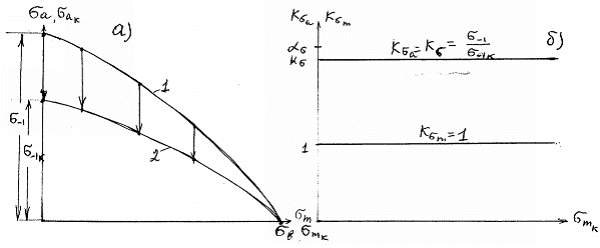

Рис. 2.17. Схема построения диаграммы предельных амплитуд при наличии концентрации напряжений:
а) диаграммы предельных амплитуд гладких образцов (1) и образцов с концентратором напряжений (2);
б) значения эффективных коэффициентов концентрации.
