Пример 2. Построить эпюру продольных сил для жестко защемленной балки (рис.2.4).

Построить эпюру продольных сил для жестко защемленной балки (рис.2.4).

Решение:

1. Намечаем характерные сечения, нумеруя их от свободного конца стержня к заделке.

2. Определяем продольную силу в каждом характерном сечении. При этом рассматриваем всегда ту отсеченную часть, в которую не попадает жесткая заделка.

3. По найденным значениям строим эпюру .

Положительные значения откладываются (в выбранном масштабе) над осью эпюры, отрицательные – под осью.

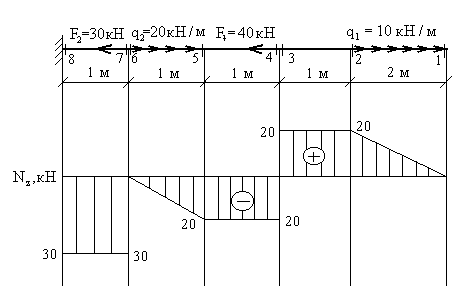

Рис.2.4
