Двухполупериодная схема выпрямления
Рассмотрим однофазную двухполупериодную схему выпрямления с нулевой точкой (нулевая схема)
Рассмотрим интервал 0 < ωt < π : диод V1 – открыт; диод V2 – закрыт. Ud=e2 Udm=E2m=
Рассмотрим интервал π < ωt < 2π: диод V1 –закрыт; диод V2 – открыт.
Токи и напряжения имеют одинаковую полярность, но в каждый момент времени изменяют свою величину (ток и напряжение в нагрузке имеют пульсирующий характер).
Напряжение включает в себя как постоянную, так и переменную составляющую.
Период питающего напряжения
Период выпрямленного напряжения
Наибольшую величину в кривой выпрямленного напряжения имеет 1-ая гармоника, частота которой
в 2 раза выше частоты питающей сети. Эту
гармонику наиболее трудно подавить фильтрами,
поэтому по ее величине судят об искажении выпрямленного напряжения. На рисунке штриховой линией показана первая гармоника пульсации.
Пульсация выпрямленного напряжения характеризуется коэффициентом пульсации.
Коэффициент пульсаций
;
, где m – кратность частоты переменной составляющей выпрямленного напряжения к частоте сети (число фаз выпрямления или пульсность выпрямителя).
Определим коэффициент пульсации для нашего рассмотренного случая
Чем меньше коэффициент пульсации, тем меньше уровень пульсации, а следовательно выше качество выпрямленного напряжения.
Основными параметрами для выбора диода являются:
- Прямой средний за период максимальный ток.
- Обратное напряжение.
- среднее значение тока протекающего через нагрузку.
Так как для тока
одна полуволна отсутствует, а для тока
нет получаем:
- полная мощность.
Мощность, выделяемая на нагрузке от постоянной составляющей выпрямленного напряжения:
Около 20% всей мощности в нагрузку передается переменной составляющей. Для уменьшения пульсации (устранения переменной составляющей) применяются фильтры.
Расчетная мощность трансформатора:
(при активно - индуктивной нагрузке)
|
§5 Однофазная двухполупериодная мостовая схема выпрямления
При положительной полуволне ЭДС
(интервал 0-
) и указанной на рисунке полярности выпрямленный ток будет протекать через диод V1, нагрузку
и диод V4. Диоды V2 и V3 находятся под обратным напряжением и тока не проводят (плюс приложен к катоду, а минус к аноду).
При изменении полярности переменного напряжения (интервал
) открываются V2 и V3 и ток
сохраняет направление.

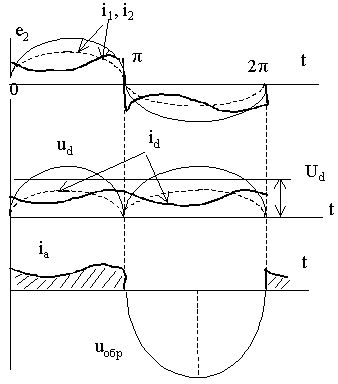

Если нагрузка активная (
), то ток повторяет форму напряжения на нагрузке, а
и
имеют синусоидальную форму (штриховые кривые)
Если
, она препятствует изменению тока и не будет успевать следовать за изменением
и будет сглаживаться (сплошная линия ).
При значительной индуктивной нагрузке (
>
) ток из-за малых пульсаций можно считать постоянным (идеально сглаженным).
Передача активной мощности в нагрузку переменной составляющей тока отсутствует. Токи , , принимают форму прямоугольных импульсов.
При R-L нагрузке, как и при активной, форма повторяет , а его значение определяется как и для мостовой схемы с активной нагрузкой.
или
Пренебрежем потерями в
, диодах и трансформаторе и положим
(идеально сглажен)
Ток в диоде
; и
Достоинства схемы с нулевой точкой:
1.Меньшее число диодов
меньшая стоимость.
2.Последовательно обтекается всегда только один диод и нагрузка при малом питающем напряжении, падение напряжения будет меньше.
Недостатки схемы с нулевой точкой:
1.Не работает без трансформатора.
2.
больше на 20% больше габариты и высокая цена.
3.Обратное напряжение больше в два раза.
Применяется при малых напряжениях питания.
Достоинства мостовой схемы:
1.Может работать без трансформатора, если нас устраивает входное напряжение.
2. на 20% меньше меньше габариты и ниже цена.
3.В два раза меньше обратное напряжение для диодов.
Недостатки мостовой схемы:
1.В два раза большее число диодов.
2.Падение напряжения в два раза больше, так как последовательно с нагрузкой током обтекаются два диода.
Мостовая схема применяется при E2=10÷100 В.
§6 Фильтры выпрямителей.
Назначение: Улучшение качества выпрямленного напряжения, путем ослабления переменной составляющей.
Коэффициент сглаживания:
- характеризует (количественно) ослабление переменной составляющей. Чем больше коэффициент сглаживания, тем лучше.
Схема замещения для постоянной составляющей выпрямленного напряжения L и L-C фильтра:
r – активное сопротивление катушки индуктивности.
Схема замещения для переменной составляющей выпрямленного напряжения L и L-C фильтра:
ωn= 2ωсети
- последовательное сопротивление фильтра для переменной составляющей.
- сопротивление параллельных элементов фильтра для переменной составляющей.
Чем больше и меньше , тем меньше U нп1 и больше коэффициент сглаживания S.
Коэффициент сглаживания для L – фильтра:
Примем допущения: r <<
и <<
Чем меньше тем больше S
Индуктивный фильтр эффективен в «сильноточных» схемах, где
- мало
«Сильноточная» схема – это схема, где протекают большие (сильные) токи.
Коэффициент сглаживания для LС – фильтра:
Емкость шунтирует нагрузку по переменной составляющей.
Условие эффективного шунтирования переменной составляющей:
должно быть < 0.1
- Из чего следует, что LC-фильтры более эффективны.
