Назначение и виды систем кондиционирования

Кондиционирование воздуха относится к наиболее современным и технически совершенным способам создания и поддержания в помеще­ниях условий комфорта для человека и оптимальных параметров воз­душной среды для производственных процессов.

Система кондиционирования воздуха (СКВ) – это комплекс техни-

ческих устройств и технологических процессов в них, предназна-

ченных для обработки, пе­ремещения и распределения воздуха,

автоматического регулирования его параметров, дистанционного

контроля и управления.

Системы кондиционирования разделяют на центральные и местные, круглогодичные и сезонные (для теплого или холодного перио­да года).

В центральных СКВ кондиционер, где происходят все процессы обработки воздуха, устанавливают вне обслуживаемых помещений и распределение воздуха ведется по сети воздухово­дов. Такие системы обслуживают как отдельные большие помещения, так и группы помещений. На рис.8.1 представлена схема центральной СКВ.

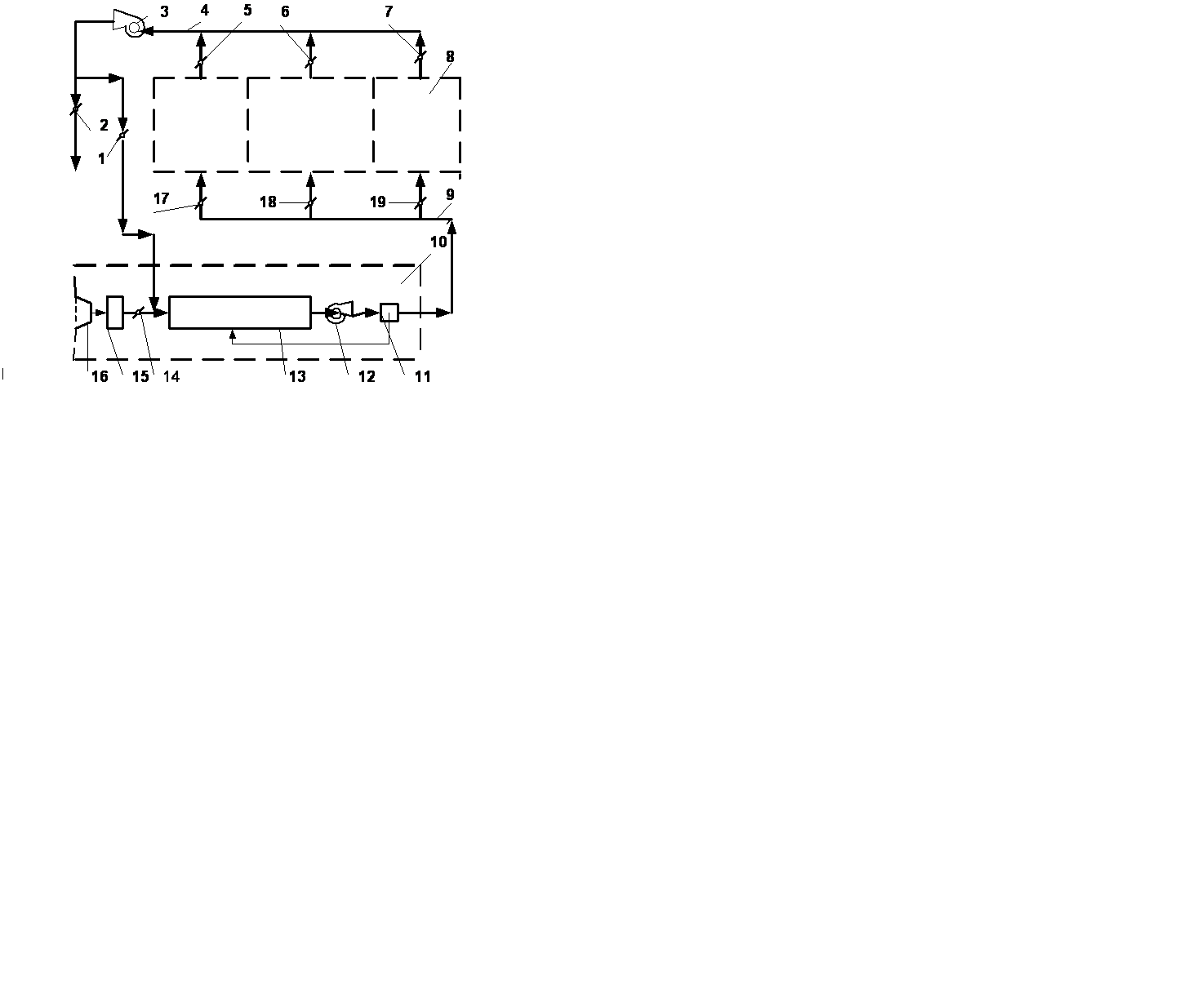

Рис. 8.1. Принципиальная схема центральной СКВ:

1, 2, 5, 6, 7, 14, 17, 18, 19 – воздушные заслонки; 3 – вытяжной вентилятор; 4 – воздуховод вытяжной; 8 – объект кондиционирования; 9 – воздуховод приточный; 10 – сооружение для установки кондиционера; 11 – блок контроля и регулирования процессов обработки воздуха; 12 – приточный вентилятор; 13 – кондиционер; 15 – камера предварительной обработки воздуха; 16 – заборное устройство

По данной схеме во всех помещениях объекта 9 создаются одинаковые комфортные условия в результате функционирования СКВ, кондиционер которой размещен в отдельном сооружении 10. Под действием разряжения на входе вентилятора 12 атмосферный воздух поступает через заборное устройство 16 в камеру предварительной обработки 15, где при помощи крупноячеистого сетчатого фильтра и сепаратора очищается от крупнодисперсных твердых и жидких частиц. Далее, проходя открытую воздушную заслонку 14, воздух поступает в кондиционер 13, где осуществляется его очистка, тепловлажностная обработка, ионизация, удаление запахов и микроорганизмов. Контроль качества обработки и регулирование процессами в кондиционере осуществляется электронным блоком 11. По приточным воздуховодам 9 обработанный воздух поступает к заслонкам 17, 18 и 19, которые регулируют его подачу по помещениям объекта 8. Из помещений воздух удаляется вытяжным вентилятором 3. Если в кондиционере обрабатывается только атмосферный воздух (заслонки 2 и 14 открыты, а заслонка 1 закрыта), то такую СКВ называют п р я м о т о ч н о й. При полностью закрытых заслонках 2 и 14 и открытой заслонке 1 схема СКВ – з а м к н у т а я. В зависимости от степени открытия заслонок 1, 2 и 14 возможен возврат (рециркуляция) той или другой части воздуха из объекта обитания на вход в кондиционер. Такие СКВ называют р е ц и р к у л я ц и о н н ы м и.

Процессы обработки воздуха в кондиционерах и устройство кондиционеров изложены ниже, п. 8.2 и п. 8.3.

В общественных и промышленных зданиях с различными требова­ниями к воздушной среде по отдельным помещениям или с различным тепловлажностным режимом устраивают многозональные центральные системы кондиционирования воздуха. В этих случаях здание разделяют в отношении обслуживания на несколько зон, в каждую из которых воз­дух подается со своими параметрами.

В местных системах кондиционирования воздуха кондиционер раз­мещают обычно в кондиционируемом помещении в виде подоконных, шкафных или подвесных агрегатов с подачей воздуха до 15000 м³/ч. Такие системы применяют в небольших помещениях, а именно: лаборатори­ях, служебных помещениях, квартирах, салонах транспортных средств и т.п.

При проектировании любых установок кондиционирования воздуха необходимо составить тепловлажностный баланс объекта, в кото­ром должны быть учтены все факторы, влияющие на изменение состояния воздушной среды в самом помещении, а при центральных системах, кроме того, факторы, влияющие на изменение состояния приточного воз­духа при транспортировании его от кондиционера до помещения. В соответствии с этим находят подачу приточного воздуха с учетом до­пускаемых перепадов температур, выявляют мощности нагреватель­ных и охлаждающих устройств.

К системам кондиционирования воздуха предъявляются санитарно – гигиенические, строительно-монтажные, эксплуатационные и экономические требования.

Всоответствии с санитарно – гигиеническимитребованиямивобъектах обитания системы кондиционирования воздуха должны создавать заданные внутренние условия – температуру, относительную влажность, газовый состав, чистоту и подвижность воздуха. Система организации воздухообмена в помещении должна исключать существование застойных зон и зон повышенной подвижности, обеспечивать равномерность распределения температуры, влажности и подвижности воздуха в рабочей зоне. Уровень шума от работающего оборудования не должен превыше допустимых значений.

Строительно – монтажные требования включают в себя: сокращение площадей помещений для оборудования систем кондициони­рования воздуха и их элементов; эстетическую увязку элементов систем кондиционирования с интерьером помещений, обеспечение минимальных затрат времени на монтаж, испытания и наладку систем; звуко – и виброизоляцию движущегося оборудования от элементов строительных конструкций, а также противопожарные мероприятия.

В эксплуатационные требованиявходит: доступность обслуживания и ремонта модульных систем; герметичность воздуховодов, запорно-регулирующих устройств и других элементов; индивидуальное поддержание в каждом из обслуживаемых помещений требуемых параметров воздушной среды; установка оборудования в ограниченном числе мест;

Экономические требования определяются стоимостью конструкции и расходных материалов; затратами на монтаж и эксплуатационными расходами.
