Кондиционеры

В СКВ кондиционер выполняет основную функцию – осуществляет подготовку воздуха для объектов обитания: фильтрацию воздуха, его подогрев или охлаждение, осушку или увлажнение, ионизацию воздуха, его очистку от запахов и микроорганизмов. Промышленностью выпускаются кондиционеры разнообразной конструкции и различного предназначения. На рис. 8.5 изображена одна из схем блочного центрального прямоточного кондиционера.

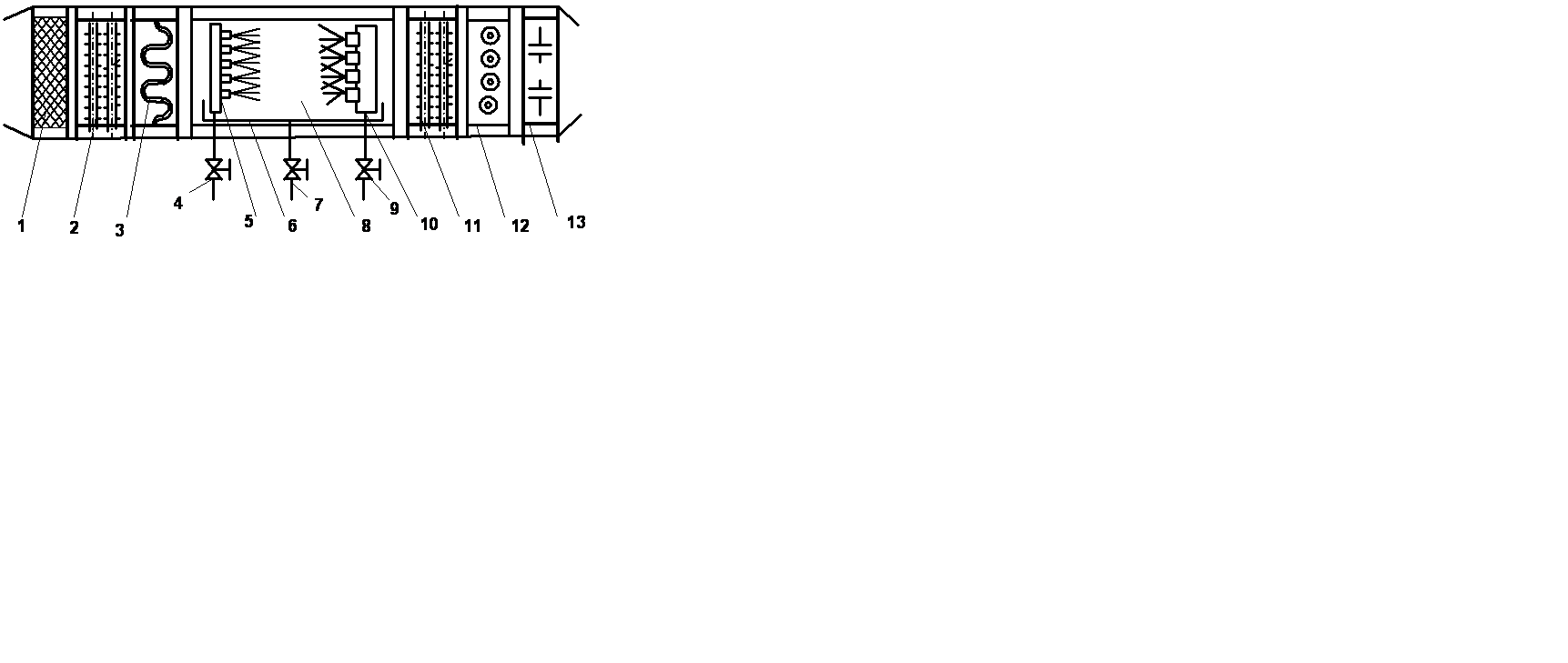

Рис. 8.5. Схема кондиционера:

1 – фильтр; 2 – калорифер первичного подогрева; 3 – теплообменник для охлаждения воздуха; 4, 7, 9 – вентили; 5 – форсуночная головка мелкодисперсного распыла;

6 –поддон; 8 – камера орошения; 10 - форсуночная головка крупнодисперсного распыла; 11 - калорифер вторичного подогрева; 12 – озонатор; 13 – ионизатор

Включение в конструкцию кондиционера того или иного блока, его типа определяются требованиями к качеству воздуха в объекте обитания. В предложенной схеме очистка воздуха в фильтре 1 возможна по одному из способов, рассмотренных в п. 8.2.1. Для первичного нагрева воздуха в большинстве случаев используются электрокалориферы. При необходимости охлаждения воздуха можно использовать несколько принципов получения низких температур. На рис. 8.5 показан блок с испарителем паровой компрессорной холодильной машины. ПКХМ в таком варианте устанавливается в непосредственной близости к кондиционеру или в одном корпусе с ним. В кондиционерах с рециркуляцией воздуха после блока 3 устанавливают камеру смешения подаваемого и рециркулируемого воздуха. Для влажностной обработки в рассматриваемой схеме использована камера орошения, как наиболее используемая в центральных кондиционерах. Здесь для увлажнения воздуха предназначена форсуночная головка 5. Форсунки впрыскивают мельчайшие капельки воды по направлению движущегося воздуха. Капли испаряются и влагосодержание воздуха увеличивается. По сигналу блока управления СКВ подача воды к форсуночной головке регулируется вентилем 4. Осушка воздуха при использовании камеры орошения проводится также водой. К форсуночной головке крупнодисперсного распыла 10 через автоматически управляемый вентиль 9 подается вода с температурой ниже температуры точки росы обрабатываемого воздуха. Крупные капли воды выбрасываются навстречу потоку воздуха. На поверхностях капель конденсируются водяные пары из воздуха, влагосодержание которого при этом уменьшается. Масса капель увеличивается и они падают в поддон 6. Блоки 12 и 13 применяются в кондиционерах СКВ для объектов с повышенными требованиями к качеству воздуха, например, в операционных отделениях больниц.

На рис. 8.6 показан вид центрального кондиционера с рециркуляцией типа КТ (кондиционер типовой). Он состоит из унифицированных типовых секций и смонтирован вместе с вентилятором и входным блоком.

Рис. 8.6. Компоновка центрального кондиционера типа КТ:

1 – канал входа; 2 – входной клапан; 3 – камера предварительной обработки воздуха; 4 – фильтр; 5- калорифер первичного подогрева; 6 – теплообменник охлаждения воздуха; 7 – камера рециркуляции; 8 – камера орошения; 9 – калорифер вторичного подогрева; 10 – ионизатор; 11 – фильтр удаления запахов; 12 –гибкая вставка; 13 – вентилятор; 14 – виброаммортизаторы

Центральные кондиционеры, как правило, имеют гори­зонтальное расположение секций и требуют для своей установки больших площадей.

В отличие от центральных местные кондиционеры поставляются заводами готовыми к установке и имеют, как пра­вило, шкафную (вертикальную) иди навесную конструкцию. Размещаются местные кондиционеры внутри объекта либо на наружной его стене.

Отечественная промышленность выпускает местные кондиционеры с максимальной подачей по воздуху 10 000 м³/ч. На­личие встроенных вентиляторов, развивающих высокие давления, позволяет применять местные, кондиционеры даже для небольшой сети воздуховодов..

Для тепловлажностной обработки воздуха в местных конди­ционерах в основном применяются электрокалориферы и паровые компрессорные холодильные машины.

Местные кондиционеры подразделяются на автономные и неавтономные. Автономные име­ют встроенную холодильную установку и электрический на­греватель, а неавтономные требуют подвода тепла и холодоносителя от внешних источников. На рис.8.7 представлен шкафный автономный кондиционер KB 1-17, выпускаемый домодедовским заводом «Кондиционер». Он предназначен для обслуживания помещений постов управле­ния, вычислительных центров, лабораторий, комнат отдыха и пр. В нем можно очищать от пыли и охлаждать свежий наружный и рецуркуляционный воздух, понижать его влажность и поддер­живать заданную температуру.

Кондиционер представляет собой вертикальный шкаф, состо­ящий из металлического корпуса 5 со съемными панелями.

В нижнем отсеке кондиционера расположен компрессор ПКХМ, которым хладагент прокачивается через конденсатор 2, терморегулирующий вентиль 10 и испаритель 8. Атмосферный воздух очищается в фильтре 9 и охлаждается, омывая испаритель. Вентилятором 6 обработанный воздух подается потребителю. Если охлаждение проводится до температуры ниже точки росы воздуха, то конденсат собирается в водосборнике 3 и удаляется в канализацию. При необходимости нагрева воздуха используется электрокалорифер 4.

Управление работой кондиционера осуществляется с панели 7.

с панели 7.

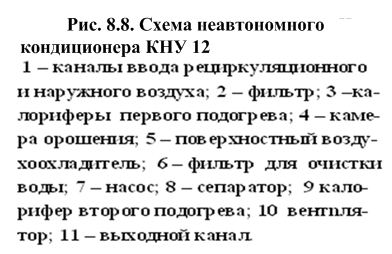

На рис. 8.8 приведена схема неавтономного кондиционера типа КНУ 12.

Унифицированные неавтономные кондици­онеры типа КНУ, обеспечивающие диапазон подачи по воздуху от 2500 до 18000 м³/ч.

Кондиционер выполнен в виде шкафа со съемными щитками и состоит из двух секций. В одной секции смонтированы малогабаритный диаметральный вентилятор 10 , калорифер второго подогрева 9, сепара­тор 8 и насос 7. В другой секции установлены патрубки 1 наружного и рецуркуляционного воздуха, фильтр 2 для очистки воздуха от пыли, калориферы первого подогрева 3, поверхност­ный орошаемый воздухоохладитель 5, поддон с фильтром 6 для воды и переливным устройством. В этом кондиционере теплоноситель для нагрева воздуха в теплообменниках подается от какого либо теплогенератора, расположенного вне. Орошаемый воздухоохладитель есть не что иное, как испаритель ПКХМ, которая также расположена вне кондиционера. Такого типа кондиционеры можно использовать круглогодично. Их размещают в помещении вместе с теплогенераторов холодильной машиной.

Широкое распространение получило использование кондиционированного воздуха в салонах транспортных средств: самолетах, судах, пассажирских вагонах, автомобилях и т.п. Промышленностью выпускается большое разнообразие местных автономных и неавтономных кондиционеров. На рис.8.9 приведена схема автомобильного неавтономного кондиционера. Здесь воздух вентилятором 6 нагнетается в салон через испаритель 4, где он и охлаждается. Далее по потоку устанавливается теплообменник, нагревающим теплоносителем в котором является охлаждающая жидкость двигателя. В данном кондиционере не предусматривается влажностная обработка воздуха, его ионизация, удаление запахов и микроорганизмов. Нагрев или охлаждение воздуха осуществляется по программе компьютера.

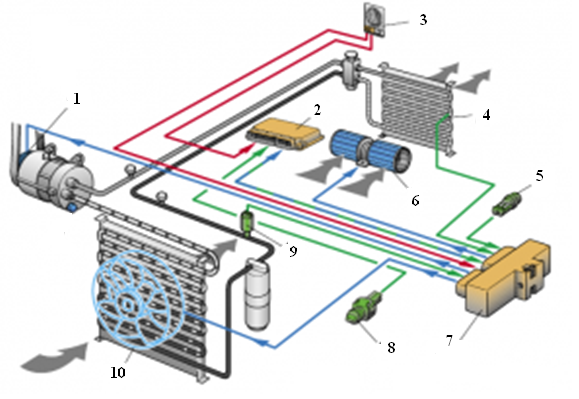

Рис. 8.9. Кондиционер салона автотранспортного средства:

1 – компрессор ПКХМ; 2 – пусковое реле; 3 – пульт управления; 4 – испаритель ПКХМ; 5- датчик температуры в салоне; 6 – диаметральный вентилятор; 7 – компьютор; 8 - датчик температуры в вне салона; 9 – датчик температуры хладагента после конденсатора; 10 – конденсатор
