Тормоз ручной стояночный

Тормоз ручной стояночный предназначен для удержания электровоза (без состава) от самопроизвольного движения при истощении автоматического пневматического тормоза, а также при аварийной остановке на перегоне.

Тормоз установлен на левой задней стенке кабины машиниста и действует через систему цепей, блоков, рычагов и тормозных колодок на два колеса передней тележки. Тормоз ручной стояночный приводится в действие вращением штурвала редуктора с приложением нормативной нагрузки.

Технические характеристики тормоза ручного стояночного:

- диаметр маховика (штурвала) средний -500 мм;

- передаточное отношение редуктора ручного тормоза – 2;

- количество тормозных колодок, приводимых в действие ручным тормозом - 4;

- сила нажатия одной колодки при силе затяжки 0,345 кН (35 кгс), приложенной к маховику - 305 кН (3100 кгс).

Вращение штурвала по часовой стрелке приводит к затормаживанию, соответственно движение против часовой стрелки – к отпуску тормоза.

Нормативный уклон согласно ГОСТ 12.2.056-81 при силе затяжки маховика 0,345 кН (35 кгс) составляет 30 градусов.

Ручной тормоз состоит из привода и поддерживаемой роликами круглозвенной цепи, соединенной с одной стороны с гайкой винтовой передачи привода, а с другой – с поперечной балкой рычажной передачи тормоза.

Привод ручного тормоза состоит из штурвала (маховика), зубчатой конической пары, винтовой передачи.

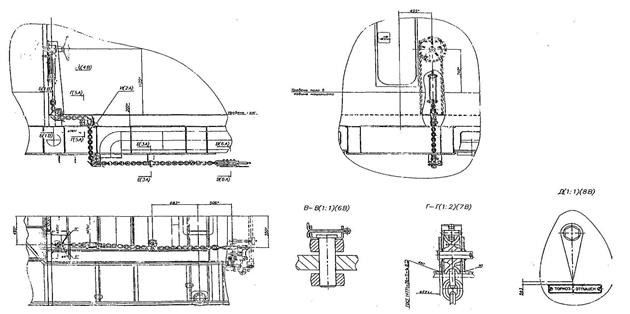

Рисунок 2.17 -Тормоз ручной

Тормозное усилие на колодки при торможении ручным тормозом передается через зубчатую пару и винтовую передачу привода, соединенную цепью, проходящей через направляющие ролики с рычажной передачей передней тележки. При этом в зависимости от направления вращения винтовой передачи гайка винтовой передачи поднимается или опускается, вызывая натяжение или ослабление цепи и, соответственно, торможение или отпуск тормоза.
