Кузовное подвешивание. Наклонные тяги

Тележки связаны с кузовом через пружины типа «flexicоil» упоры-ограничители и наклонные тяги. Каждая тележка имеет кузовные пружины 1, установленные на направляющие нижние чаши 4, вставленные в фиксирующие кольца на боковинах рамы тележки. Расстояние между осями колец (пружин) вдоль боковин составляет 800 мм. С рамой кузова пружины связаны через верхние стаканы 4, закрепленные на приваренных к раме бонках 5, болтами 8, которые зафиксированы от отвинчивания стопорной планкой 7. Пружины изготовлены из шлифованного прутка диаметром 46 мм стали 60С2ХА с поджатыми и обточенными концевыми витками. Статический прогиб пружин под расчетной нагрузкой составляет 105 мм, высота пружины под нагрузкой равна 550 мм, поперечная жесткость пружины равна 123 Н/мм, что соответствует эквивалентной длине маятниковой подвески около 540 мм. При добалластировке электровоза до осевой нагрузки 25 т предусматривается дополнительная установка внутренней пружины 2 с диаметром прутка 17 мм, средним диаметром витка 122 мм, высотой в свободном состоянии 520 мм, и полным числом витков 10,5. Поворот тележки относительно кузова в кривых участках пути вызывает поперечную деформацию опорных концов пружин до 91 мм в кривых радиусом до 80 – 100 м, при этом на тележку действует возвращающий момент от поперечной деформации пружин 11,75 кН∙м/град, который в крутых кривых достигает 47 кН∙м (поворот тележки до 4о). Упругая поперечная связь кузова с тележкой нелинейная: на первой половине поперечного смещения кузова относительно тележки ±20 мм жесткость связи 0,5 кН/мм определяется работой кузовных пружин 1 и 2, на второй половине поперечного смещения кузова до ±40 мм добавляется жесткость пружины 3 возвращающего устройства упора-ограничителя (см. рис. 2.14) 2,1 кН/мм – в результате чего от жесткого упора рамы тележки в упорную плиту 4 рамы кузова упругая возвращающая сила возрастает до 62 кН. Пальцы упора 2 возвращающих устройств с пружинами закреплены на боковинах рамы в стакане 1 посередине тележки и после регулируемого зазора 20 мм упираются в упорные плиты, закрепленные на обносном швеллере рамы кузова.

Продольная связь тележки с кузовом осуществляется наклонной тягой с шарнирами от концевой поперечной балки рамы тележки к кронштейну, закрепленному посередине рамы кузова. Кронштейн рамы кузова имеет два упора для установки резино-металлических шарниров наклонных тяг: передней и задней тележек секции электровоза.

Рисунок 2.13 - Пружины типа «flexicоil» кузовного подвешивания

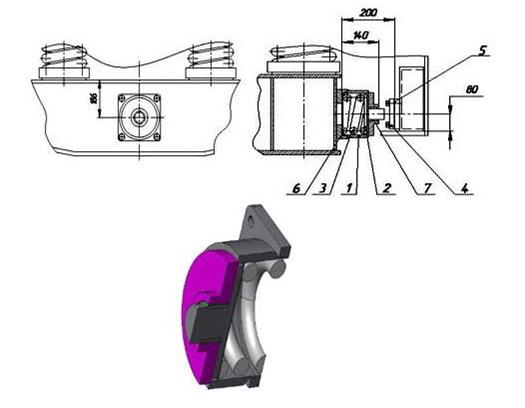

Рисунок 2.14 - Упор-ограничитель горизонтальных перемещений тележки

Рисунок 2.15 - Продольная тяга

Крепление наклонной тяги к кронштейну на концевой балке рамы тележки производится через шарнирный подшипник 10 типа ШС80, который установлен в головке тяги 1. Сверху головка уплотнена резиновым кольцом, установленным между фланцем 2 и лабиринтом 3, снизу головка закрыта крышкой 4, а образованная полость подшипника заполнена жидкой смазкой.

Собственно тяга состоит из трубы 108х16 с приварной головкой для шарнирного подшипника и с другой стороны с приварным стержнем, на котором между двумя тарелками 7 и упором кронштейна кузова установлены два эластомерных блока 6 с предварительным поджатием на 16 мм каждый. При этом между тарелками и упором кронштейна остается зазор по 10 мм, за счет которого упруго передаются силы тяги-торможения до расчетного значения коэффициента тяги 0,3 (до суммарной силы тяги от тележки 14-15 кН).Длина тяги между центрами шарниров составляет 2525 мм, угол наклона тяги от горизонта 8о, причем, продолжение оси тяги совпадает с серединой базы тележки на уровне головок рельсов. Эта схема продольной связи тележки с кузовом позволяет обеспечить коэффициент использования сцепной массы электровоза до 0,92.
