Подвешивание тягового двигателя
Подвешивание тягового двигателя электровоза опорно-осевое. Тяговый электродвигатель одним концом опирается через моторно-осевой подшипник на ось колесной пары, а другим- на раму тележки через специальную подвеску. При этом обеспечивается смягчение ударов, передающихся на тяговый электродвигатель при прохождении колесной парой неровностей пути и при трогании с места, а также возможность изменения взаимного положения тягового электродвигателя и рамы тележки при движении электровоза.
Подвешивание тягового двигателя к раме тележки осуществлено через поводок с резиновыми амортизаторами, унифицированный и для буксы колесной пары, один конец которого устанавливается в приваренном к раме тележки кронштейне, а второй конец в кронштейне, закрепленном на остове тягового двигателя шестью болтами М36.

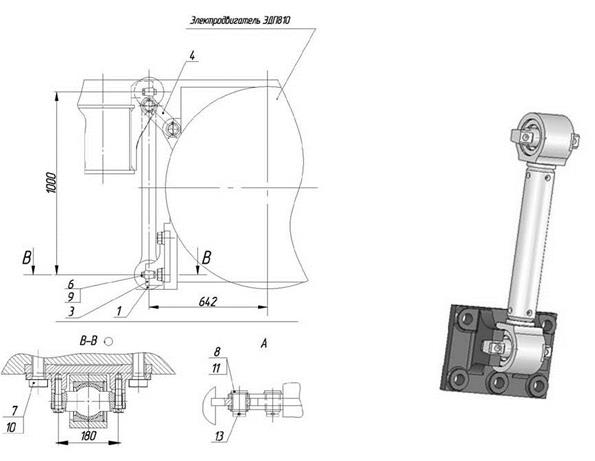

Рисунок 2.12 - Подвешивание ТЭД |
Моторно-осевые подшипники качения Timken М246949-М246910, расположенными в стаканах, которые установлены в корпусе подшипников. соединенным с остовом тягового электродвигателя двенадцатью болтами М36. Корпус подшипников состоит из полутрубы U-образного сечения, согнутой из листовой стали 20-3-Т ГОСТ 1577 – 93, усиленной сварными ребрами жесткости. Полутруба для крепления к тяговому двигателю выполнена с лапами, фланцами и масленками для подвода масла к подшипникам. К фланцам корпуса подшипников шестью болтами М16 присоединены стаканы и крышки подшипников с лабиринтным уплотнением, выполненном в ступицах зубчатых колес. Между фланцами корпусов подшипников и стаканами предусмотрена установка составного кольца для регулирования осевого разбега подшипников в процессе сборки колесной пары.
