Передача тормоза рычажная

Тележки электровоза оборудованы индивидуальным для каждого колеса колодочным тормозом с двухсторонним нажатием на колесо чугунных гребневых колодок.

Каждое колесо обслуживается одним тормозным цилиндром диаметром 8''(203мм) типа 670В со встроенным автоматическим регулятором выхода штока (ТЦР) производства ОАО «Транспневматика» (поз.1). Рабочий ход поршня ТЦР – 100мм, максимальный выход винта регулятора относительно поршня – 200мм.

Усилие от ТЦР на колесо передается через рычажную передачу с общим передаточным отношением 8,8. Размеры плеч рычагов выбраны с таким расчетом, чтобы обеспечить равномерное распределение усилия от ТЦР между тормозными колодками, т.е. передаточное отношение к каждой колодке составляет 4,4.

Тормозные цилиндры установлены на кронштейнах с наружной стороны рамы тележки. Усилие от штока ТЦР через рычаг поз.2, вилку поз.3 и вертикальный рычаг поз.4 или поз.10 передается на башмак с тормозной колодкой поз.6, которые крепятся на подвесках поз.5 и поз.8 к кронштейнам рамы тележки. Поперечное смещение колесных пар относительно рамы тележки компенсируется зазорами в узлах крепления подвесок к раме тележки и применением конусных втулок в деталях рычажной передачи.

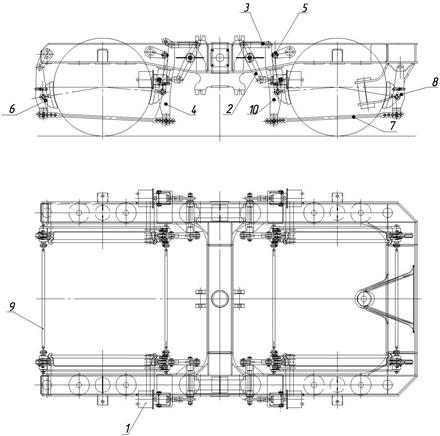

Рисунок 2.16 - Тормозная рычажная передача общий вид

Подвески тормозных колодок поз.5, поз.8 и вертикальные рычаги тормозных колодок поз.4, поз.10 левого и правого колес соединены между собой поперечинами поз.9 для придания рычажной передаче тормоза необходимой поперечной жесткости (для предотвращения сползания колодок с бандажа при торможениях).

Постоянство зазора между колодками и бандажом колеса автоматически поддерживается регулятором выхода штока, встроенным в корпус тормозного цилиндра. При необходимости, регулируется расстояние между нижними концами подвески тормозной колодки поз.8 и вертикального рычага поз.4 или поз.10, соединенных продольной тягой поз.7, путем перестановки болтов, соединяющих тягу с подвеской и рычагом.

Первая колесная пара может быть заторможена ручным тормозом. Для этого предусмотрен вариант удлиненных вертикальных рычагов тормозных колодок поз.4, связанных между собой поперечной балкой, к которой крепится цепь привода ручного тормоза.

В качестве функциональных элементов, взаимодействующих с движущими колесами, в тормозной системе электровоза применяются локомотивные чугунные гребневые тормозные колодки, изготовленные согласно ГОСТ 30249-97 из чугуна марки М, с содержанием фосфора не более 1,1%. Колодки имеют стальные каркас (слитки) и скобу для фиксации с помощью чеки в тормозном башмаке.
