Определение точки росы товарного газа

Товарный газ, получаемый в нашей схеме (поток 8), предназначен для подачи в трубопровод. Необходимо обеспечить определенное значение точки росы этого газа при давлении в трубопроводе, чтобы исключить возможность появления конденсата при транспортировании. Давление в трубопроводе равно 55 бар, а требуемая температура точки росы - -10°С.

Будем действовать по следующей схеме: создадим поток, идентичный по составу потоку 8 (это можно сделать с помощью операции Баланс). Зададим этому потоку давление 55 бари долю пара, равную 1- программа рассчитает температуру росы.

1.Дважды щелкните по кнопке Балансв Кассе объектов. На экране возникнет специализированное окно операции Баланс(Рис. 1.49).

Рис.1.49. Специализированное окно операции Баланс

2. В качестве входного потоказадайте поток 8(можно выбрать из падающего списка). В группе Выходные потокизадайте имя нового потока, например Товарный газ.

3. Перейдите на закладку Параметрыи с помощью селективных кнопок задайте Тип баланса– Мольный(Рис.1.50).

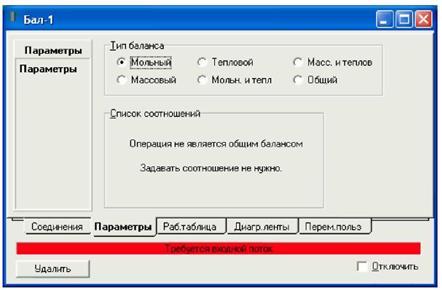

Рис.1.50. Выбор типа баланса

4. В результате потоку Товарный газбудет присвоен состав потока 8.

5. Перейдите на закладку Рабочая таблицаи задайте для потока Товарный газдолю пара 1и давление 55 бар. Unisim определит температуру точки росы.

Рассчитанное значение точки росы -16°Судовлетворяет заданным условиям для трубопровода (-10°С). Закройте специализированное окно операции Баланси вернитесь в окно графического экрана.

Имейте в виду, что когда мы меняем долю пара, температуру или давление потока Товарный газ, это никак не влияет на расчет всей остальной схемы. Однако, если изменятся какие-либо параметры потока 8, соответствующим образом программа изменит значения параметров потока Товарный газ.
