Основные технические характеристики насосов для перекачки сточной жидкости.
Марка насоса | Насос | Электродвигатель | Габаритные размеры агрегата (длина, ширина, высота) мм | |||
подача, м3/ч | напор, м | тип | мощность, кВт | частота вращения, мин-1 | ||
СМ80-50-200/4 | 10-25-36 | 13,5-12,5-11 | 4А 100 L4 | 1125´280´480 | ||
СМ80-50-200а/4 | 8-22-33 | 11,3-10,4-9 | 4А 100 S4 | 1095´280´480 | ||
СМ80-50-200б/4 | 6-20-30 | 9,8-9-7,8 | 4А 90 L4 | 2,2 | 1080´280´480 | |
СД 16/25 | 8,2-16-25 | 26,5-25-20,5 | 4А 100 S2 | 1015´294´410 | ||
СД 16/25а | 7,3-14,5-21 | 22-20,5-18 | 4А 90L2 | 1000´294´410 | ||
СД 16/25б | 6,5-13-19 | 19-17,5-155 | 4А 90 L2 | 1000´294´410 | ||
СМ 100-65-250/4 | 14-50-60 | 22-20-19 | АUРМ 132 S4 | 7,5 | 1220´350´560 | |
СМ 100-65-250а/4 | 12-47-56 | 18,5-16,5-15 | АUРМ 132 SВ4 | 5,5 | 1220´350´560 | |
СМ 100-65-250б/4 | 10–44–54 | 14,5–13,5–12,5 | АUРМ 132 SВ4 | 5,5 | 1220´350´560 | |
СД 25/14 | 14–25–36 | 15,3–14–12 | 4А 100 S4 | 1015´382´480 | ||
СД 25/14а | 12–22–32 | 12,3–11,5–10 | 4А 90 L4 | 2,2 | 1000´382´480 | |
СД 25/14б | 11–20–29 | 10,5–9,7–8,4 | 4А 90 L4 | 2,2 | 1000´382´480 | |
СМ 125-80-315/4 | 40–80–116 | 34–32–29 | АUР 180 S4 | 1440´400´670 | ||
СМ 125-80-315а/4 | 36–72,5–102 | 27–26–24 | 5А 160 М4 | 18,5 | 1498´400´670 | |
СМ 125-80-315б/4 | 32–65–85 | 21–20–18,5 | 5А 160 М4 | 1470´400´670 | ||
СД 32/40 | 17–32–42 | 46,5–40–34 | 4А 132 М2 | 1180´331´440 | ||
СД 32/40б | 13,4-25-32 | 30,5-27-24 | 4А 100 L2 | 5,5 | 1045´331´440 | |
СМ 150-125-315/4 | 40–200–250 | 34,5–32–31,8 | 5А 225 М4 | 2170´520´775 | ||
СМ 150-125-315а/4 | 35–185–230 | 27,5–26,5–26 | 5А 200 L4 | 2120´520´775 | ||
СМ 150-125-315б/4 | 25–170–210 | 21,5–20–19,5 | 5А 225 М4 | 2095´520´775 |
Продолжение приложения 3
СД 50/10 | 30–50–75 | 11,2–10–8 | 4А 100 L4 | 1450´420´475 | ||
СД 50/10а | 28–45–68 | 9,7–8,3–6,7 | 4А 100 S4 | 1100´420´475 | ||
СД 50/10б | 25–40–62 | 8–7–5,6 | 4А 100 S4 | 1160´420´475 | ||
СД 80/18 | 43–80–102 | 21–18–16 | 4А 132 М4 | 1260´457´540 | ||
СД 80/18а | 40–70–93 | 18–15–13,5 | 4А 132 S4 | 7,5 | 1210´457´540 | |
СД 80/18б | 35–63–81 | 15–13–11,6 | 4А 13 S4 | 7,5 | 1360´457´540 | |
СД 80/32 | 44–80–107 | 35–32–28 | 4А 160 М4 | 18,5 | 1420´517´600 | |
СД 80/32а | 39–68–95 | 28,2–26–23 | 4А 160 S4 | 15, | 1375´517´600 | |
СД 80/32б | 44–62–85 | 24–22–19,5 | 4А 132 М4 | 1285´17´600 | ||
СД 100/40 | 48–100–120 | 45,5–40–37 | 4А 180 М2 | 1350´420´515 | ||
СД 100/40а | 42–90–105 | 37,5–33–31 | 4А 180 S2 | 1310´420´515 | ||
СД 100/40б | 38–80–95 | 31,5–28–26 | 4А 160 М2 | 18,5 | 1315´420´515 | |
СД 160/10 | 76–160–195 | 12–10–9 | 4А 160 S6 | 1415´600´640 | ||
СД 160/10 | 68–145–175 | 10,6–8,3–7,6 | 4А 160 S6 | 1415´600´640 | ||
СД 160/10б | 62–135–160 | 8,6–7,2–6,7 | 4А 132 М6 | 1320´600´640 | ||
СМ 200-150-500/4 | 130–400–450 | 85–80–78 | 4А 315 М4 | 3035´650´1160 | ||
СМ 200-150-500а/4 | 120–380–340 | 75–64–62 | 4А 315 S4 | 2965´650´1160 | ||
СМ 200-150-500б/4 | 110–360–410 | 60–50–48 | 4А 280 S4 | 2880´650´1160 | ||
СД 250/22,5 | 110–250–325 | 27,5–22,5–19 | 4А 200 М4 | 1915´610´763 | ||
СД 250/22,5б | 90–205–260 | 20–216–14 | 4А 180 S4 | 1790´610´763 | ||
СМ 250-200-400/6 | 215–530–680 | 26,5–22–18 | 5АМ 280 М6 | 2700´720´1150 | ||
СМ 250-200-400а/6 | 190–510–660 | 23–18,5–16 | 5АМ 250 М6 | 2725´720´1150 | ||
СМ 250-200-400б/6 | 150–480–560 | 20–15,5–13,5 | 5АМ 250 S6 | 2580´720´1150 | ||
СД 450/22,5 | 240–450–640 | 27–22,5–19 | 4А 280 S6 | 2360´858´913 | ||
СД 450/22,5а | 220–400–580 | 22–18,5–16 | 4А 250 М6 | 2145´858´913 | ||
СД 450/22,5б | 200–360–530 | 19–16–14 | 4А 250 S6 | 2105´858´913 |
Продолжение приложения 3
СД 450/56 | 230–450–550 | 62–56–53,5 | 4А 280 М6 | 2575´777´922 | ||
СД 450/56а | 210–430–490 | 49–46–44 | 4А 280 S6 | 2495´777´922 | ||
СД 450/56б | 190–370–430 | 42–39–37 | 4А 250 М6 | 2280´777´922 | ||
СД 800/32 | 380–800–1000 | 36,5–32–28 | 4А 355 S6 | 2745´1064´1046 | ||
СД 800/32а | 350–720–970 | 31–26–23,5 | 4А 315 М6 | 2660´1064´1046 | ||
СД 800/32б | 310–580–825 | 26,6–22,5–19 | 4А 315 S6 | 2630´1064´1046 | ||
ЦН 800–50 | 4А 280 S6 | 1505´730´880 | ||||
ЦН 800–50б | 4А 280 S6 | 1505´730´880 | ||||
ЦН 800–50а | 4А 280 S6 | 1505´730´880 | ||||
СМ 300–250–450/8 | 12,5 | 5АМ 250 М6 | 2755´884´1220 | |||
СМ 300–250–500 | АИР 355 S6 | 2785´1040´1270 | ||||
СД 2400/75 | СДН2–16–36–8 | 4535´1715´1880 | ||||
СД 2400/75а | СДН2–16–31–8 | 4515´1715´1880 | ||||
СД 2400/75б | А4–450 УК–8 | 3930´1715´2060 | ||||
ПЭН 800–25 | (синхр.) | 1270´1010´1400 (мокрая установка) | ||||
ПЭН 1200–25 | (синхр.) | 1680´1470´1600 (мокрая установка) |
Условные обозначения:
СМ – сточно-массный;
СД – динамический для сточных жидкостей, горизонтальный;
ЦН – стационарный с непогружным двигателем;
а, б – обточка колес;
ПЭН – погружной центробежный электронасос.
СОДЕРЖАНИЕ
Стр. | |||||
Введение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . | |||||
1. | Проектирование и расчет главной насосной станции . . . . . . . . . . . . . . . . . . . . . . | ||||
1.1. | Выбор режима работы и определение категории надежности действия насосной станции . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . | ||||
1.2. Определение расчетной производительности насосной станции . . . . . . | |||||
1.3. | Расчет требуемой вместимости приемного резервуара насосной станции . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . | ||||
1.4. | Определение диаметров и устройство всасывающих и напорных трубопроводов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . | ||||
1.5. Определение расчетного напора насосов . . . . . . . . . . . . . . . . . . . . . . . . . . | |||||
1.6. | Выбор основных и резервных насосов. Построение характеристики совместной работы насосов и трубопроводов . . . . . . . . . . . . . . . . . . . . . . . | ||||
1.7. | Определение мощности электродвигателей и их подбор . . . . . . . . . . . . . | ||||
1.8. | Определение размеров фундаментов и расположение насосных агрегатов в плане . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . | ||||
1.9. | Составление вертикальной схемы приемного резервуара и машинного зала . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . | ||||
1.10. | Выбор и размещение технических и дренажных насосов, грузоподъемных устройств, силовых трансформаторов . . . . . . . . . . . . . . | ||||
1.11. | Разработка строительной части здания насосной станции . . . . . . . . . . . . | ||||
1.12. | Определение технико-экономических показателей насосной станции . . | ||||
2. | Комплектные насосные станции . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . | ||||
3. | Особенности проектирования и расчета иловых насосных станций . . . . . . . . . . | ||||
4. | Гидроэлеваторные и эрлифтные установки для перекачивания сточных вод и осадков . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . | ||||
4.1. Гидроэлеваторные установки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . | |||||
4.2. Эрлифтные установки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . | |||||
Список литературы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . | |||||
Приложение 1. | Примерное распределение суточного расхода бытовых сточных вод по часам суток, %Qсут, в зависимости от коэффициента часовой неравно-мерности водоотведения Кч . . . . . . . . . . . . . . . . | ||||
Приложение 2. | Значение коэффициентов местного сопротивления . . . . . . . . . . . | ||||
Приложение 3. | Основные технические характеристики фекальных насосов для перекачивания сточной жидкости . . . . . . . . . . . . . . . . . . . . . . . . . . | ||||
Приложение 4. | Насосная станция водоотведения с тремя горизонтальными насосами . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . | ||||
Приложение 5. | Насосная станция водоотведения с пятью горизонтальными насосами . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . | ||||

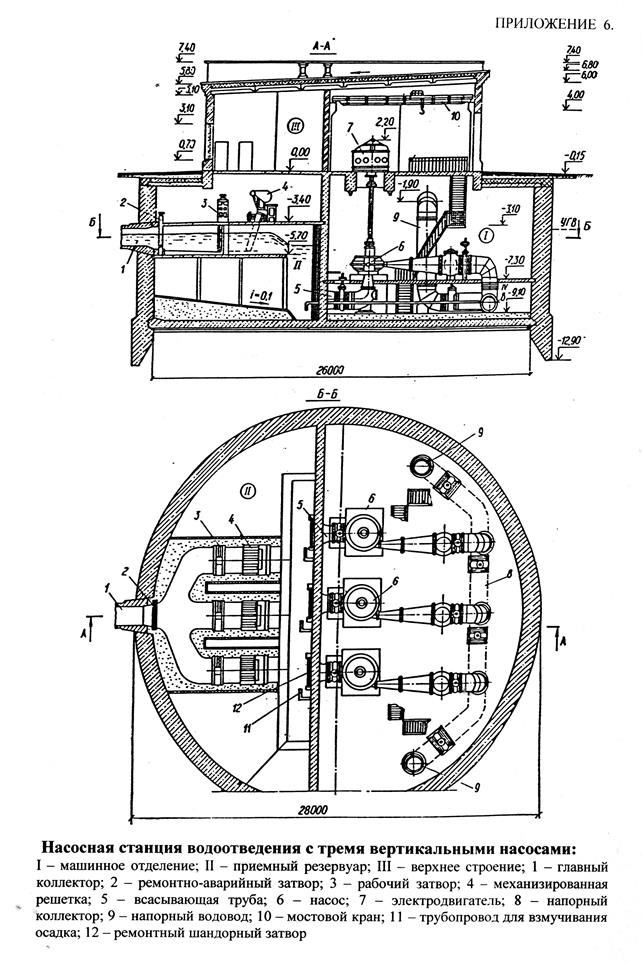

Приложение 6. | Насосная станция водоотведения с тремя вертикальными насосами . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . | ||||
Приложение 7. | Насосная станция водоотведения, оборудованная пятью вертикальными насосами . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . | ||||
Приложение 8. | Насосная станция водоотведения, оборудованная тремя погружными насосами . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . | ||||
