Пример исследования изнашивания чугунных поверхностей

Рентгеновское исследование в этой работе входило в комплекс, целью которого было изучение изнашивания чугунных пар трения скольжения и качения из серого литейного чугуна, а также отливок, легированных марганцем и ферроселикохромом, НВ = 180...320, при моделировании условий трения в условиях вибрации.

Комплекс предусматривал испытания на износ плоских и кольцевых образцов с шабренными и шлифованными поверхностями и различные исследования состояния материала поверхностей трения через заданные интервалы времени наработки.

Все исследуемые характеристики состояния в выбранном масштабе наносились на графики для анализа изменений в функции времени.

Перечень изучавшихся параметров включал следующие процедуры:

измерение величины износа;

измерение высотных характеристик шероховатости (R_a, R_z);

измерение микротвердости Н_m при навеске 0,2 кг;

измерение контактной жесткости;

измерение характеристики рассеяния стыком упругой энергии (логарифмического декремента колебаний);

изучение состояния рельефа методом электронного фотографирования (растровый и сканирующий микроскопы х10000);

изучение структурного состояния по рентгеновским дифрактограммам.

Испытания на износпроводились при возвратно-поступательном и однонаправленном трении. Диапазон контактного давления 0,1 ¸ 1 МПа. На статическую часть накладывали динамическую составляющую нагрузки при частоте 200 Гц. Её величина достигала ~ 20 % от статической. Величину износа определяли по уменьшению глубины лунок-свидетелей.

Вид установки приведен на рис. 4.12.

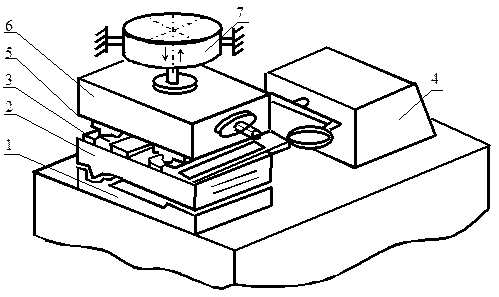

Р и с. 4.12. Схема установки для испытаний на износ с наложенной вибрацией

1 – станина; 2 - подвижная каретка; 3 – образцы; 4 – гидропривод; 5 - верхняя планка

образцов; 6 - нагрузочная плита; 7 - электродинамический вибратор

Шероховатостьопределяли на профилографе - профилометре модели-201 з-да «Колибр», микротвердость - на микротвердомере ПМТ-3.

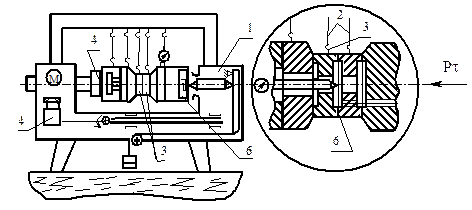

Контактная жесткость, н/м, k = P/D, где Р - нагрузка, D - сближение измерялось при нагружении испытывающейся пары на специальной установке (рис. 4.13.). Образцы 3 подвешены на станине 1 и соприкасаются стыком 6. Нагруже-

Р и с. 4.13. Схема установки для исследования контактной жесткости

при изнашивании контактирующих поверхностей

ние производится кулачковым механизмом 4, контактное сближение измеряется индикатором часового типа.

Логарифмический декремент колебанийd=lnA_n/A_n+1, где A_n и A_n+1 - соседние амплитуды затухающих колебаний изучали при импульсном возбуждении нормальных колебаний в паре трения.

Изучение состояния тонкой кристаллической структурыповерхностных слоев проводилось на дифрактометрах УРC-50ИМ с использованием железного антикатода, при котором потенциометр ЭПП-09-03 записывал интерференционные линии (110)a, (220)a, (111)g и (311)g. Изменение ширины этих линий позволяло определять микроискажения кристаллической структуры, изменения размеров кристаллических блоков и плотность дислокаций. Прибор настраивался так, что самопиcец вычерчивал на ленте линии интенсивности рентгеновских лучей в зависимости от угла, под которым они отражались от образца и падали на счетчик квантов. Эталонные образцы получали путем длительного отжига.

Порядок рентгенографирования был следующим. Сначала снимали рентгенограмму с эталонов, затем несколько раз с поверхностей изношенных образцов с периодичностью 1-2 часа испытаний.

Наиболее существенный вывод из этого исследования заключался в том, что контролируемые параметры состояния материала периодически изменялись во времени. При этом скорости изменений при постоянном режиме испытания и приработке оказались различными. Общие итоги этого исследования приведены на рис. 4.14.

Важнейший вывод, полученный из данного исследования, состоял в том, что материал поверхностного слоя в процессе трения на возвышенностях поверхностей интенсивно «запасал» повреждения, нарастала плотность дислокаций, изменялась блочность мозаики, а соответственно и уровень микроискажений.

При достижении критической плотности повреждаемости (уширение рентгеновских линий - порядка 70 рад х 10^-4) начинается разрушение слоя толщиной 1-3 мкм, его отделение и унос продуктов износа.

Уровень характеристик состояния материала при этом падает до исходного значения, а затем цикл начинается сначала.

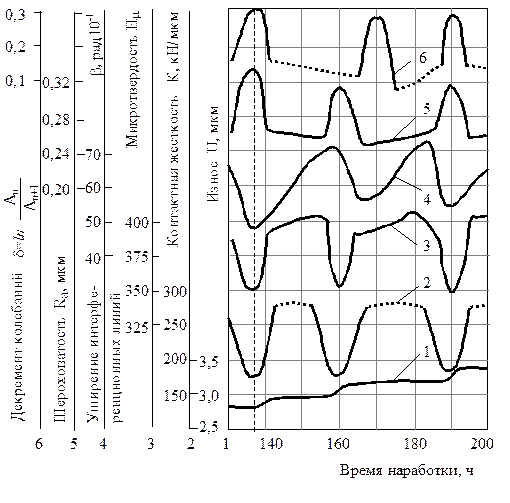

Р и с. 4.14. Результаты комплексного исследования изнашивания и трансформации

контактных характеристик плоских пар СЧ 21-40:

1 - износ; 2 - контактная жесткость; 3 - микротвердость; 4 - уширение

интерференционных линий; 5 - шероховатость; 6 - демпфирующая способность пары

Исследование однозначно показало, что основным механизмом разрушения поверхностей являлось накопление повреждаемости. Цикличность изнашивания была использована для моделирования изнашивания, что будет рассмотрено ниже.

Полученные результаты совпали с данными, ранее полученными Ю.С. Терминасовым, В.В. Шевеля, Е.А. Марченко и, возможно, другими исследователями. Обобщение, приведенное здесь, было сделано впервые в 1978 г. в журнале «Металловедение и термическая обработка» № 6.

Более детально закономерности изнашивания были выявлены при изучении фреттинг-коррозии на титановых сплавах А.Г. Ковшовым.
