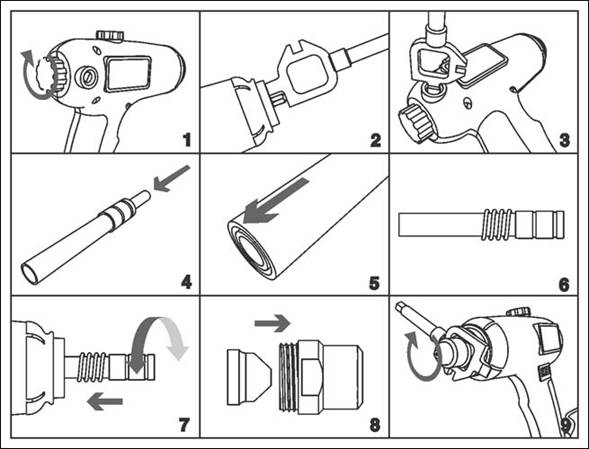

Сборка горелки

1. Закрутите стартовую кнопку по часовой стрелке до упора.
2. Возьмите катодный узел и вставьте в горелку до упора.
   Поворачивая катододержатель вокруг оси, попадите лыской на его тонком конце в узел крепления (лыска зафиксирована, если катододержатель не проворачивается).
   Утопите катододержатель внутрь горелки до выступания катода из корпуса на 12 мм, используя шаблон на универсальном ключе для режима резки и 15 мм для ре­жима сварки.
3. Затяните винт крепления катододержателя по часовой стрелке. Убедитесь в надеж­ной фиксации катододержателя, потянув его наружу без перекоса. Поставьте за­щитную заглушку на винт.
4. С толстой части испарителя без особых усилий вдавите кварцевую трубку.
5. Установите испаритель тонким концом на ровную деревянную поверхность. Исполь­зуя широкий конец толкателя, окончательно вставьте кварцевую трубку так, чтобы совпали конец трубки с тонким концом испарителя.
6. Поставьте на испаритель спиральную пружину.
7. Слегка вращая испаритель то в одну, то в другую сторону, без перекосов наденьте его на катододержатель.
8. Возьмите нужное сопло и вставьте в колпачок.
9. Наденьте колпачок с соплом на выступающую часть испарителя, не допуская пере­коса сопла. Затяните колпачок универсальным ключом.

Внимание! Запрещается установка кварцевой трубки со стороны тонкой части испари­теля.

Вопросы и ответы. Методы устранения неисправностей

7.1. Как менять величину тока?
7.2. Что делать, если наблюдается неустойчивый режим работы горелки?
7.3. Почему индикатор "ON" гаснет после запуска горелки?
7.4. Почему не удается разрезать черную сталь толщиной более 3-х мм?
7.5. Почему не получается сварка нержавеющей стали?
7.6. Подтекает рабочая жидкость из под колпачка.
7.7. Подтекает рабочая жидкость из-под заглушки заливной горловины горелки.
7.8. Не появляется плазменная струя через 5 - 8 секунд после нажатия стартовой кнопки при показаниях индикатора 50 - 80В.
7.9. Цвет факела плазмы зеленый.
7.10. В процессе работы сопло краснеет.
7.11. Горелка плохо запускается.
7.12. Срок службы расходных материалов? Где их можно приобрести?
7.13. Ремонт, сервисное обслуживание и консультации?

7.1. Как менять величину тока?

Перед каждым переключением регулятора тока “РЕЖИМ I” (“MODE I”) на одно положе­ние убедитесь, что показания индикатора напряжения находятся в интервале 140 - 180 В. Для увеличения напряжения вращайте стартовую кнопку по часовой стрелке, для умень­шения - против часовой стрелки.

7.2. Что делать, если наблюдается неустойчивый режим работы горелки?

Проверьте напряжение в сети. Если оно ниже 220 В, то вращением стартовой кнопки го­релки уменьшите напряжение косвенной дуги до значения, при котором восстановится устойчивый режим работы горелки (например, при напряжении в сети 180 В напряжение косвенной дуги ограничивайте 180 В).

7.3. Почему индикатор "ON" гаснет после запуска горелки?

Неисправен блок питания или горелка. Если со второй горелкой блок питания работает нормально - неисправна горелка. Если неисправность повторяется с обоими горелками - вероятно неисправен блок питания. Неисправный комплект доставьте в сервисный центр для ремонта или замены.

7.4. Почему не удается разрезать черную сталь толщиной более 3-х мм?

Горелка неправильно отрегулирована.

А) Неплотно затянута крышка заливной горловины или колпачок.
Б)* Неправильно установлено заглубление катододержателя (п._6.6, рис. 2).
В)* Нарушена соосность катодного узла (п._6.4).

7.5. Почему не получается сварка нержавеющей стали?

Используйте концентрацию спирта ~ 55% - 60%, а для присадки соответствующие приса­дочные проволоки (см. “Технологическое_приложение”). Для толщин менее 2,5 мм приме­няйте пайкосварку (припой П81 или на основе латуни или серебра).
