Штучные электроды



Металлические электроды, предназначенные для дуговой сварки сталей различных марок, имеют специальные покрытия (обмазки). покрытия защищают расплавленные капли электродного металла и сварочной ванны от вождействия кислорода и азота содержащихся в воздухе, повышают стабильность горения дуги, обеспечивают раскисление металла ванны и легирование металла шва необходимымим элементами для сообщения ему специальных свойств. По химическому составу покрытия электроды классифицируются следующим образом:

- кислые покрытия (А) – содержат окислы железа, марганец, кремнезём, ферромарганец. Электроды имеют высокую производительность, пригодны для сварки во всех пространственных положениях, но являются токсичными;

- основные (Б) – состоят из карбонатов кальция и магния, плавикого шпата и ферросплавов. Газовая защита обеспечивается СО и СО2, образующихся при разложении карбонатов. Электроды часто используются для сварки на постоянном токе и рекомендуются для ответственных конструкций;

- целлюлозные (Ц) – состоят из органических материалов, к которым добавлены шлакообразующие (TiO2, силикаты). Электроды пригодны для сварки в любых пространственных положениях;

- рутиловые (Т) – содержат в основном рутил с добавками кремнезёма, ферромарганца, карбоната кальция и марганца. По технологическим качествам близки к кислым, дают лучшее формирование шва и менее вредны;

- органические (О) – состоят из органических составляющих с добавлением ферросплавов марганца, рутила, алюмосиликата и других;

- фторокальциевые (Ф) – состоят из фтористых и кальциевых соединений, обладают токсичностью.

Штучные электроды систематизируются и обозначаются по следующим признакам:

а - по назначению для сварки:

- углеродистых и низколегированных конструкционных сталей с временным сопротивлением разрыву 60кгс/мм2 – У;

- легированных конструкционных сталей >60кгс/мм2 – Л;

- легированных теплоустойчивых сталей – Т;

- высоколегированных сталей с особыми свойствами – В;

- наплавки поверхностных слоёв с особыми свойствами – Н;

б - по толщине покрытия:

- тонкое (Д/d ≤ 1,2) – М;

- среднее (1,2 ≤ Д/d ≤1,45) – С;

- толстое (1,45 ≤ Д/d ≤1,8) – Д;

- особо толстое (Д/d >1,8) – Г,

где Д – диаметр электрода, d – диаметр стержня;

в - по качеству изготовления, состоянию поверхности покрытия, сплошности металла шва, содержанию серы и фосфора – на группы 1, 2, 3;

г - по видам покрытия:

- кислое – А;

- основное – Б;

- целлюлозное –Ц;

- рутиловое – Р;

- смешанное – соответствующее двойное обозначение;

- прочее – П;

д - по допустимым пространственным положениям сварки или наплавки:

- для всех положений;

- для всех положений, кроме вертикального сверху вниз;

- для нижнего, горизонтального на вертикальной плоскости и вертикального снизу вверх;

- для нижнего;

е - по роду тока, полярности постоянного тока и номинальному напряжению холостого хода источника питания сварочной дуги переменного тока частотой 50Гц в соответствии с классификацией электродов по полярности тока (табл.6).



Таблица 6.

Рекомендуемая полярность постоянного тока Напряжение холостого хода источника переменного тока, В Обозначение
Номинальное Предельное
обратная - -
Любая
Прямая
Обратная
Любая
Прямая
Обратная
Любая
Прямая
Обратная

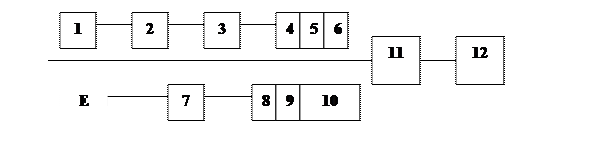

Рис. 2. Условное обозначение электродов на этикетках: 1 – тип; 2 – марка; 3 – диаметр; 4 – обозначение назначения электродов; 5– обозначение толщины покрытия; 6 – группа электродов; 7 – группа индексов, указывающих характеристики наплавленного металла; 8 – обозначение вида покрытия; 9 – обозначение допустимых пространственных положений сварки или наплавки; 10 – обозначение рода тока применяемого при сварке или наплавке и номинального напряжения холостого хода источника питания переменного тока частотой 50Гц; 11 – обозначение настоящего стандарта; 12 – обозначение стандарта на типы электродов.



Например, .



Электроды типа Э46 марки УОНИ – 13/45, диаметром 3мм для сварки углеродистых и низколегированных сталей У, с толстым покрытием Д, второй группы, с установленной группой индексов, указывающих характеристики наплавленного металла и металла шва 43,2(5) с основным покрытием Б, для сварки во всех пространственных положениях 1 на постоянном токе обратной полярности.

В технической документации электроды обозначаются: Электроды УОНИ – 13/45-3,0-2 ГОСТ 9466-75.

Типы электродов для сварки конструкционных сталей, механические свойства металла шва и сварного соединения при их применении приведены в табл.7.

Подводя итог вышеизложенному, можно отметить, что ручная дуговая сварка предназначена для наложения швов различного вида и назначения во всех пространственных положениях. Основной объём работ выполняется штучными электродами диаметром 3 – 5мм при токе 150 – 200А и напряжении на дуге 18 – 25В. Глубина провара 2 – 3мм..

В табл.8 приводятся механические свойства углеродистых сталей обыкновенного качества (по ГОСТу 380-71)





Таблица 7.

Тип электрода Металл шва или наплавленный металл Сварное соединение Основное назначение
Временное сопротивление σВ, кг/мм2 Относительное удлинение σ5,% αн Временное сопротивление σВ, кг/мм2 α, град
Э34 - - Для сварки малоуглеродистых и низколегированныхсталей
Э42
Э42А
Э46
Э46А
Э50 Для сварки среднеуглеродистых низколегированных сталей
Э50А
Э55
Э60 - - Для сварки легированных сталей повышенной прочности
Э60А - -
Э70 - -
Э85А - -
Э100 - -
Э125 - -
Э145 - -



Таблица 8.

Марка стали Временное сопротивление σВ, кг/мм2 Предел текучести σТ, кг/мм2, для толщин, мм Относительное удлинение σ5 ,%, для толщин, мм
Ст 0 >31 - - - -
Ст 1кп 31-40 - - - -
Ст 1пс, Ст 1пс 32-42 - - - -
Ст 2кп 33-42
Ст 2пс, Ст 2сп 34-44
Ст 3кп 37-47
Ст 3пс 38-49










Дата добавления: 2015-08-01; просмотров: 3118;


Поиск по сайту:

При помощи поиска вы сможете найти нужную вам информацию.

Поделитесь с друзьями:

Если вам перенёс пользу информационный материал, или помог в учебе – поделитесь этим сайтом с друзьями и знакомыми.
helpiks.org - Хелпикс.Орг - 2014-2024 год. Материал сайта представляется для ознакомительного и учебного использования. | Поддержка
Генерация страницы за: 0.01 сек.
