Синтез автоматов на ПЛМ и ПЗУ



ПЛМ –программируемая логическая матрица.

Рассмотрим структуру микросхемы ПЛМ.

Данная микросхема легко программируется на основе канонических уравнений комбинационной схемы структурного автомата.



ПЗУ –постоянное запоминающее устройство.

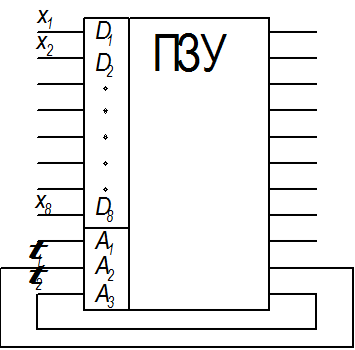

Микросхема ПЗУ обычно содержит следующие входы и выходы.





Программа ("прошивка") для реализации автоматом на основе ПЗУ требуемого алгоритма имеет вид таблицы соответствия входных и выходных сигналов автомата. Программа записывается электрическим способом и обычно имеется возможность перезаписи программ в микросхему – ЭППЗУ.
