Лекция №23. Дополнения к лекции мотовило.



Мотовила по своим типам бывает:

- радиальные;

- параллелограмные (эксцентриковые);

- грабельные;

- мотовила в кулачковым управлением планок;

- цепные мотовила.



3. Грабельные

4. С кулачковым управлением планок

5. Цепные мотовила



Параллелограмное мотовило работает во всех направлениях полеглости хлебов. Имеет следующие регулировки:

а) угол наклона зубьев;

б) угловая скорость мотовила;

в) высота и вынос мотовила.



Молотильный аппарат.

Служит для нарушения связи зерна с колосом и для сепарации зерна через деку. Бывает с бильным барабаном и со штифтовым (зубовым) барабаном. Наибольшее распространение получил аппарат с преимущественно большим барабаном:

а) простота конструкции;

б) небольшое дробление зерна;

в) меньшие разрушения соломы, чем у штифтовых барабанов.



Особенности штифтового барабана.

Они применяются для уборки длинносоломистых влажных хлебов. Он имеет большую захватную способность. Процессы при обмолоте:

1. разрушение связи зерна с колоском;

2. разрыв стеблей растений;

3. плющение стеблей, излом и дальнейшее сжатие.



Показатели (силовые и энергетические) связи зерна с колосом.

1. Сила разрушения связи

- усилие для вырывания зерна

где .

к=5450 – яровые;

к=4300 – озимые.

Колосок вращается на центрифуге.

2. Энергия и работа выделения одного зерна

;

L=6.3-9.9 гсм – рож;

L=16,6-31 гсм – пшеница;

L=до 96 гсм – ячмень.





3. Работа выделения одного зерна при протаскивании колоса через щель

L=160-200 гсм – рож;

L=210-342 гсм – пшеница.



4. Работа на разрыв одного стебля

Lмб=2000-4000 гсм – работа выделения одного зерна в молотильном барабане.

Прессование или сжатие соломистой массы в молотильном барабане происходит в связи с закономерностью:

где с,m – const;

- объемный вес.

;

- усилие сжатия;

- усилие в барабане.

где - площадь в см2 на которой происходит сжатие продукта;

- коэффициент трения или коэффициент сцепления.



Производительность молотильного барабана.

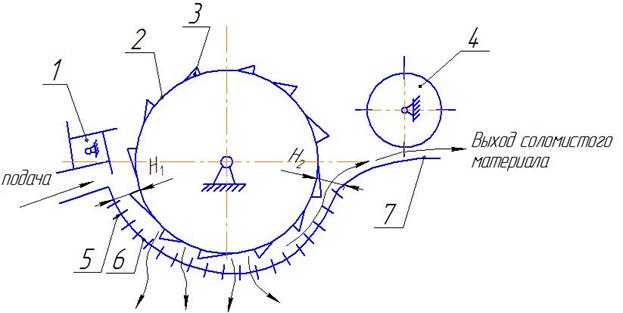

1.Приемный битер, который служит для подачи соломистой массы в молотильный аппарат;

2.Молотильный барабан;

3.Бичи с рифами;

4.Отбойный битер;

5.Планка деки;

6.Проволочная решетка;

7.Направляющая решетка.
