Создание схемы в пакете Visio

Цель работы: освоение работы со стандартными и пользовательскими библиотеками элементов; порядок создания библиотек; методика выполнения схем при помощи Visio.

Задание

1. Подготовить библиотеку элементов. Условные обозначения элементов и их маркировку на схемах необходимо выполнить в соответствии с установленными ГОСТ (приложение 3, табл. 1, 2).

2. Вычертить схему (функциональную, структурную и др.) или блок-схему алгоритма в Visio при помощи подготовленной библиотеки элементов.

3. Схема выбирается студентом самостоятельно по согласованию с преподавателем. Схема должна содержать не менее пяти различных УГО элементов и не менее 10 – 15 узлов.

4. В отчёте представить электронный вариант схемы.

Ход работы

1. Настроить рабочую среду САПР Visio:

· в меню Файл (File) выбрать опцию Настройка страницы (Page Setup)

· в открывшемся окне (рис. 1, 2, 3) настроить размер страницы (закладка Размер страницы – Page Size), масштаб чертежа (закладка Масштаб рисунка – Drawing Scale) и тип единиц измерения (закладка Настройка страницы Page Properties);

· настройка размера страницы заключается в определении типа (Опция Выбранный размер – Pre-define Size: Metric (ISO)) и размера формата (А5, А4, А3 и т. д.) рабочего листа;

· для настройки масштаба (как правило, требуется 1:1) необходимо выбрать опцию Выбранный масштаб (Custom Scale) и указать: 1 : 1 или Без масштаба.

2. Подготовить рамку с основной надписью (формат А3 или А4).

3. Подготовить библиотеку УГО элементов для выбранной схемы:

· в меню Файл (File) выбрать опцию Объекты (Stencils) / Новый шаблон (New Stencil). В левой части рабочего окна появится зелёное поле библиотеки;

· создать на рабочем поле УГО элемента и перетащить его в поле шаблона;

· отредактировать название (меню правой кнопки Редактировать мастер – Master Properties) и внешний вид иконки шаблона элемента библиотеки.

4. Скомпоновать схему и промаркировать элементы.

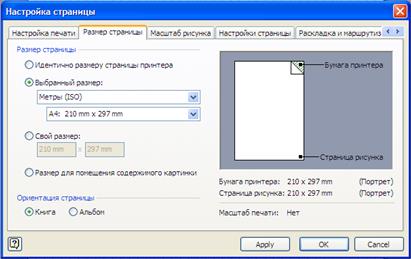

Рис. 1. Настройка параметров страницы (закладка Размер страницы)

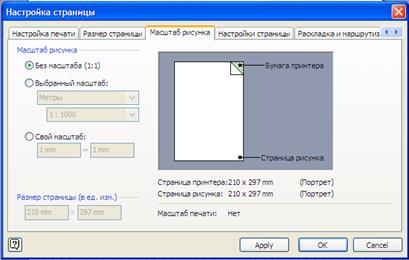

Рис. 2. Настройка параметров страницы (закладка Масштаб рисунка)

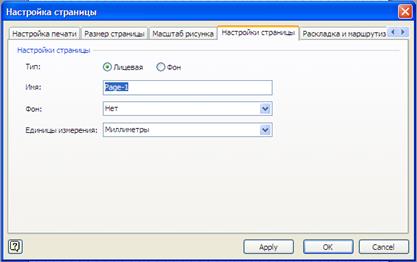

Рис. 3. Настройка параметров страницы (закладка Page Properties)

Приложение 1

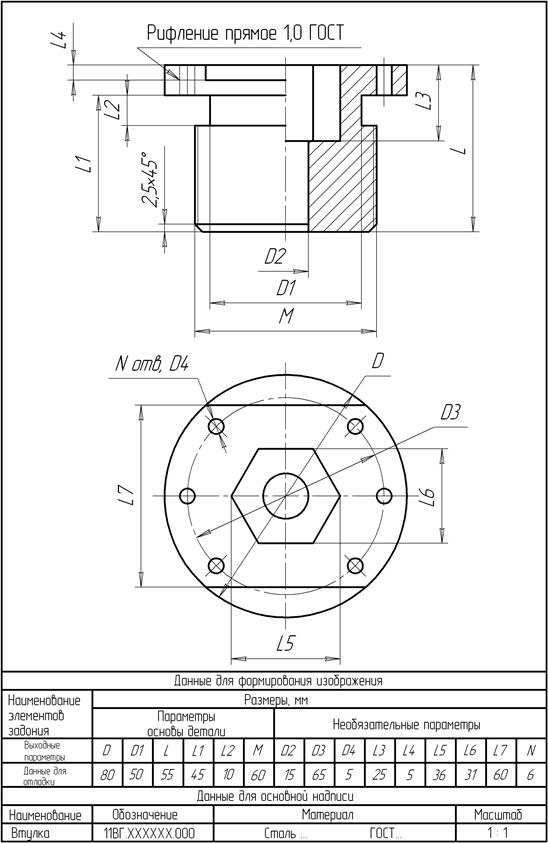

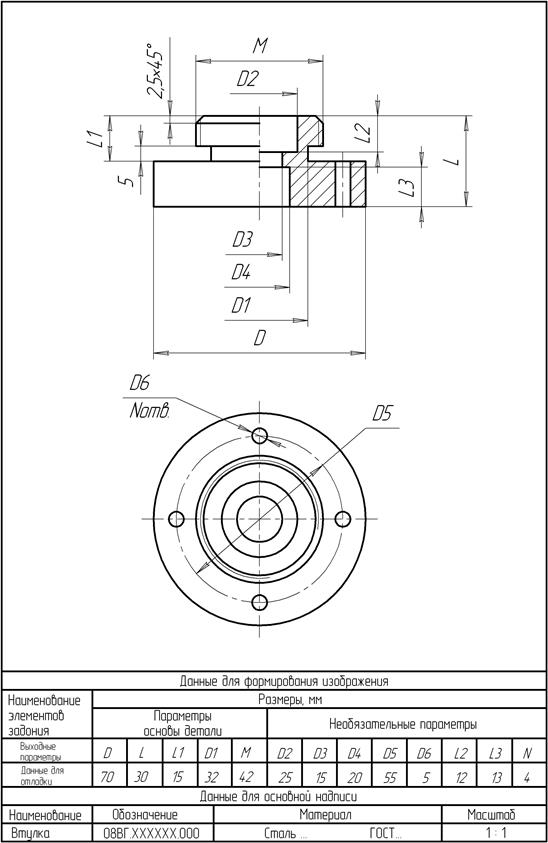

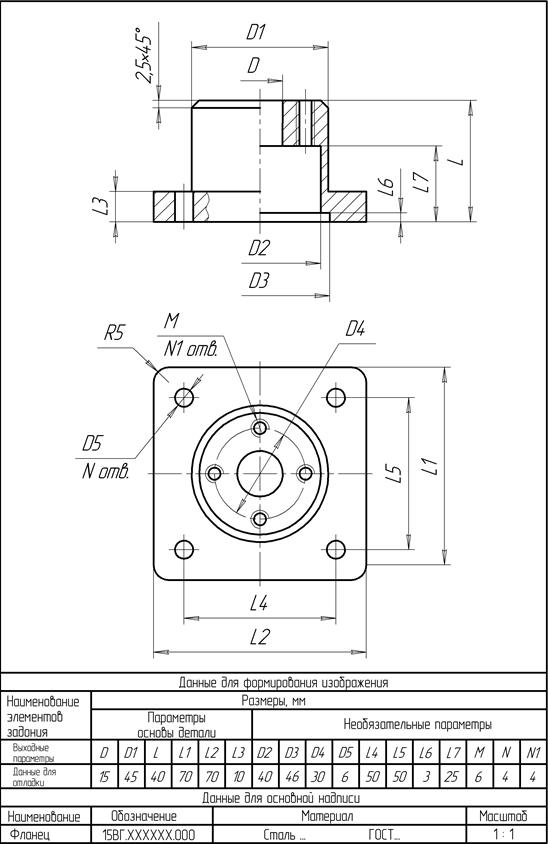

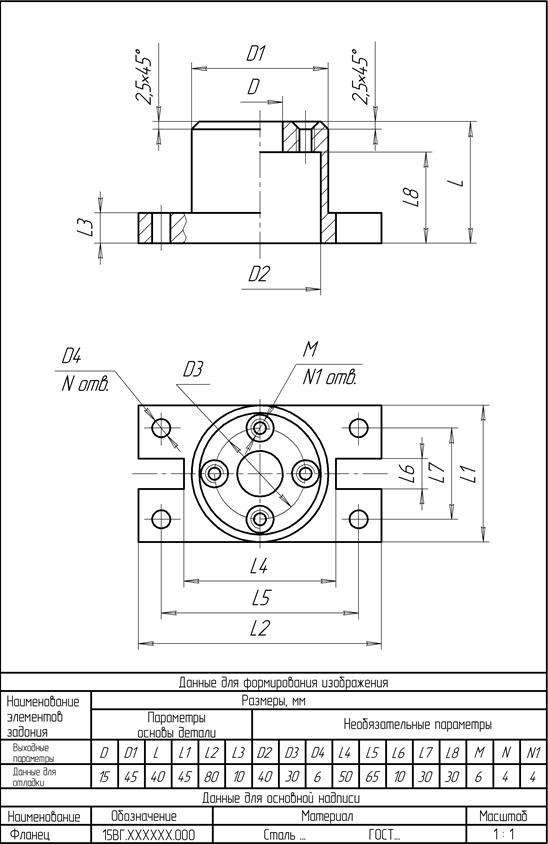

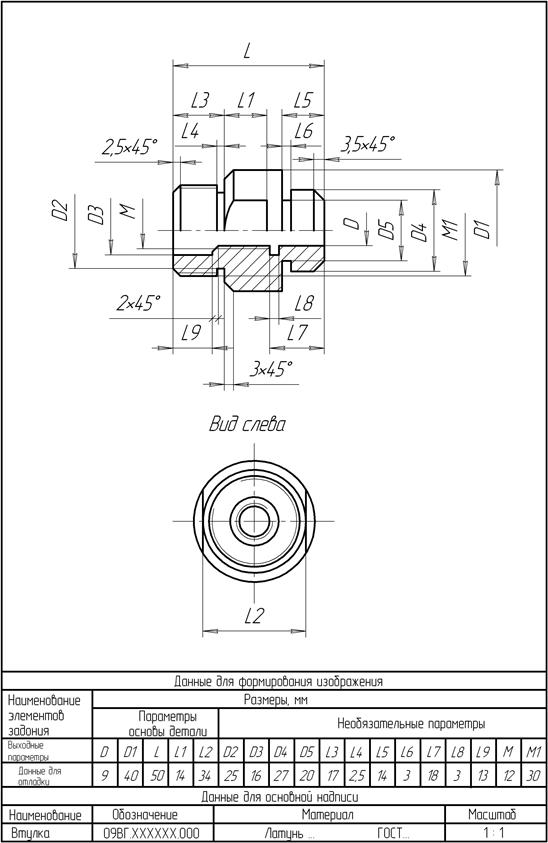

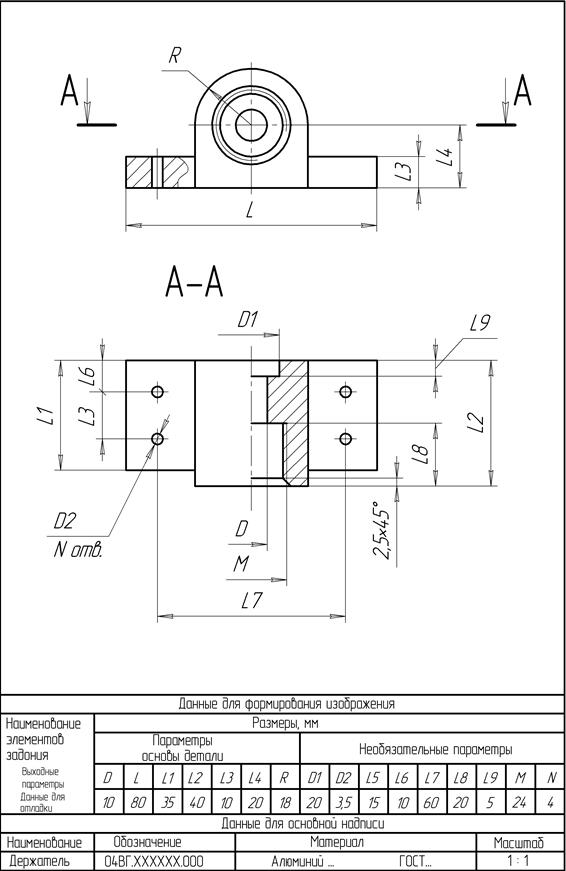

Варианты заданий к лабораторным работам 3, 4

Вариант 1 – 15

Вариант 16 – 30

Вариант 31 – 45

Вариант 46 – 60

Вариант 61 – 75

Вариант 76 – 90

Приложение 2

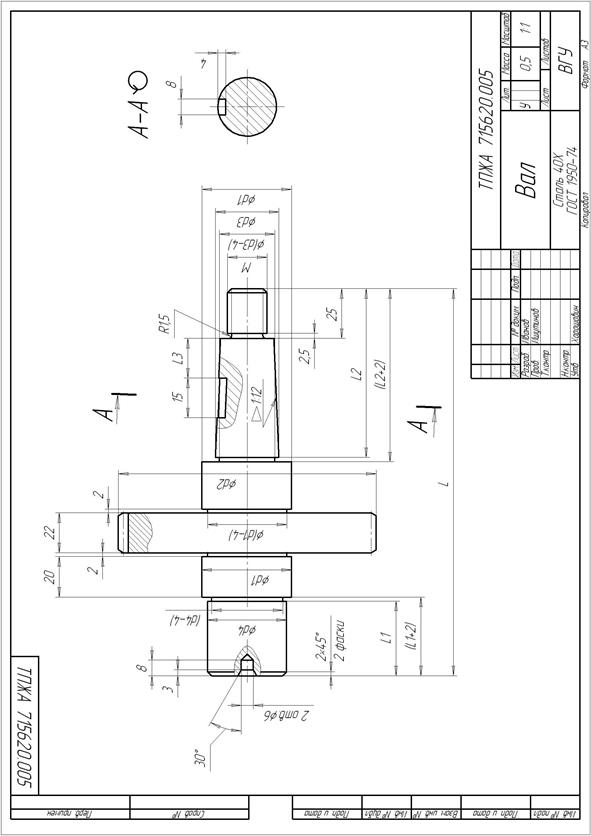

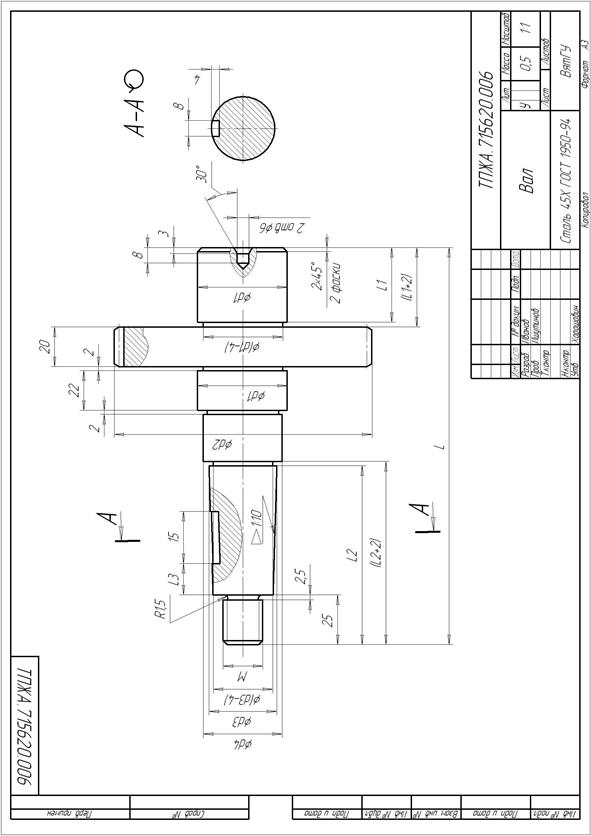

Варианты заданий к лабораторным работам 2, 5

Вариант 1

Вариант 2

Вариант 3

Вариант 4

Вариант 5

Вариант 6

Вариант 7

Вариант 8

Вариант 9

Вариант 10

Вариант 11

Вариант 12

Вариант 13

Вариант 14

Вариант 15

Вариант 16

Вариант 17

Приложение 3

Таблица 1
Конфигурация и размеры блоков при оформлении блок-схем алгоритмов
Название блока	Обозначение по ГОСТ	Выполняемая функция
Пуск, останов		Начало, конец, останов, выход из подпрограммы
Процесс		Последовательность действий
Ввод/вывод		Ввод или вывод данных
Подпрограмма		Использование отдельных алгоритмов
Решение		Проверка условия или изменение хода вычислительного процесса
Модификация		Начало цикла с заданным числом повторений
Документ		Печать данных
Соединитель		Указатель связи вычислительного процесса
Комментарий		Комментарий к формулам и подпрограммам
Размер a выбирается из ряда: 10, 15, 20, … мм, а размер b > 1,5a.

Приложение 3

Таблица 2

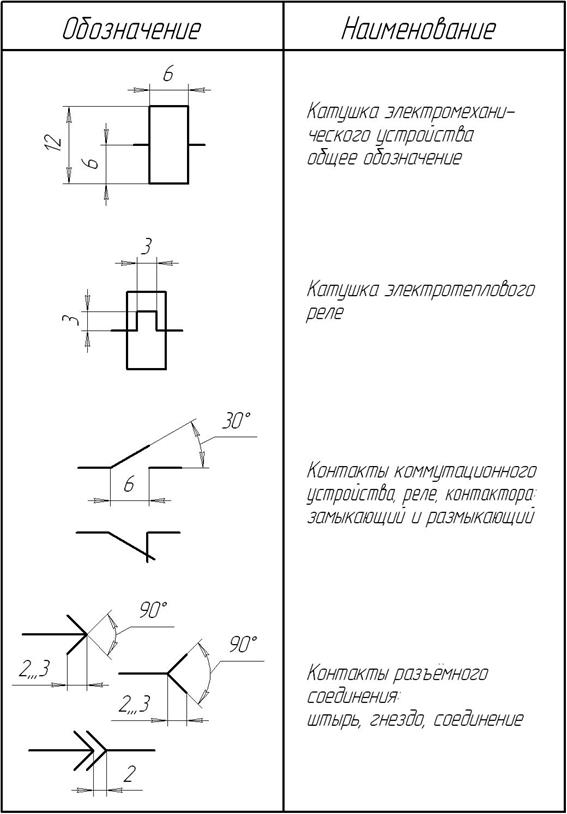

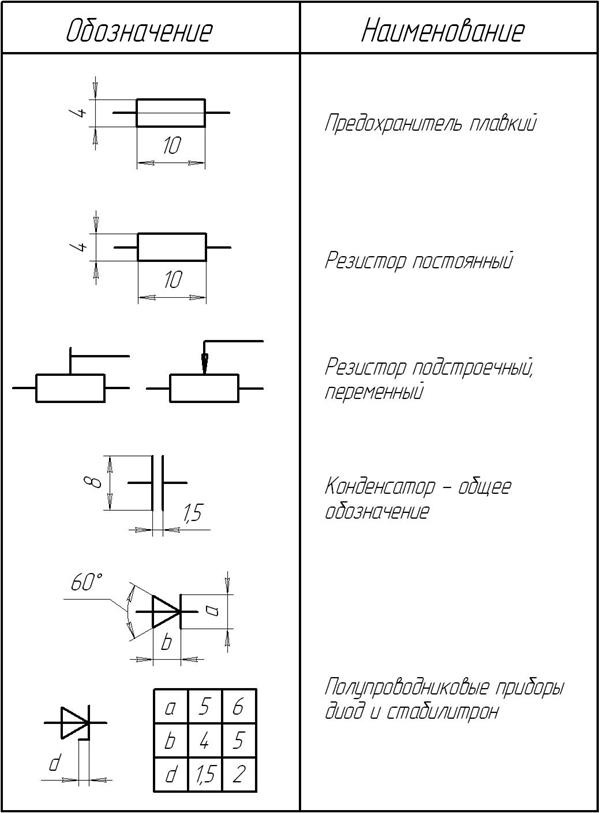

Условные обозначения типовых элементов

Продолжение табл. 2

Продолжение табл. 2

Окончание табл. 2

Приложение 3

Таблица 3

Буквенные коды наиболее распространённых элементов

Окончание табл. 3

Приложение 4

Формат команды и основные команды AutoCAD

{Имя} ¿

{Запрос 1} [Ключ 1/Ключ 2/ … / Ключ n] <X>:{Значение}¿

{Запрос n} [Ключ 1/Ключ 2/ … / Ключ n] <X>: {Значение}¿ и т.д.

{Имя} – Имя команды;

{Запрос n} – Запрос команды, требующий действий пользователя, связанных с вводом данных, ключей, параметров, координат и т.д.;

{Ключ n} – Способ или тип выполнения команды;

{Значение} – данные, ключи, параметры, координаты и т.д., вводимые пользователем;

<X> – значение ключей, параметров, данных, используемых по умолчанию;

¿ /Клавиша Enter/ – подтверждение действий;

ESC /Клавиша ESC/ – отмена действий.

Таблица 1

Основные команды AutoCAD

Имя команды	Кнопка	Назначение команды	Запросы и ключи команды
LIMITS	нет	Задать формат рабочего листа чертежа	Левый нижний угол (Lower left corner) – указать координаты левого нижнего угла рабочего поля; Правый верхний угол(Upper right corner) – указать координаты правого верхнего угла рабочего поля; Вкл (ON) – включить контроль размеров рабочего поля; Выкл (OFF) – выключить контроль размеров рабочего поля.
SNAP	нет	Определить привязку курсора	Шаг привязки (Snap spacing) – указать шаг привязки курсора; Вкл (ON) – включить привязку курсора; Выкл (OFF) – выключить привязку курсора.
OSNAP	нет	Определить объектные привязки	В диалоговом окне (см. рис. 3)
ORTHO	нет	Включение режима ортогональности	Вкл (ON) – включить режим ортогональности; Выкл (OFF) – выключить режим ортогональности.
STYLE		Настройка стиля текста	В диалоговом окне (см. рис 5)
DIMSTYLE		Настройка размерного стиля	В диалоговом окне (см. рис. 6, 7, 8)

продолжение таблицы 1

Имя команды	Кнопка	Назначение команды	Запросы и ключи Команды
LAYER		Настройка слоёв чертежа	В диалоговом окне (см. рис. 4)
XLINE		Прямая	Укажите точку (Specify a point) – указать начальную точку; Гор (Hor) – горизонталь; Вер (Ver) –вертикаль; Угол (Ang) – наклонная; Биссект (Bisect) – биссектриса.
LINE		Отрезок	Первая точка (Specify first point) – указать начальную точку отрезка; Следующая точка (Specify next point) – указать следующую точку отрезка; Замкнуть (Close) – замкнуть ломаную отрезком; Отменить (Undo) – отменить ввод последнего сегмента.
RECTANGLE		Прямоугольник	Первый угол (Specify first corner point) – указать первый угол прямоугольника; Второй угол (Specify other corner point) – указать второй угол прямоугольника; Площадь (Square) – задать площадь прямоугольника; Размеры (Dimensions) – задать размеры прямоугольника; Длина прямоугольника (Specify length for rectangle) – указать длину прямоугольника; Ширина прямоугольника (Specify width for rectangle) – указать ширину прямоугольника; поВорот (Rotate) – угол поворота прямоугольника, относительно направления оси X; Фаска (Chamfer) – создание фасок на углах прямоугольника; Сопряжение (Fillet) – создание скруглений на углах прямоугольника; Высота (Height) – задать высоту прямоугольника; Ширина (Width) – задать ширину прямоугольника.

продолжение таблицы 1

Имя команды	Кнопка	Назначение команды	Запросы и ключи Команды
PLINE		Полилиния	Дуга (Arc) – переход в режим черчения дуг; Угол (Angle) – построение дуги по центральному углу; Центр (CEnter) – указание центра дуги; Замкнуть (Close) – замкнуть полилинию дугой; Направление (Direct) – задать направление дуги; Линейный (Line) – переход в режим черчения отрезков; Радиус (Radius) – определить радиус дуги; длИна (Length) – определить длину отрезка; Отменить (Undo) – отменить ввод последнего сегмента; Замкнуть (Close) – замкнуть полилинию дугой; Ширина (Width) – задать толщину сегмента полилинии.
POLYGON		Правильный многоугольник	Число сторон (Enter number of side) – указать количество сторон многоугольника; Сторона (Edge) – построение по размеру стороны; Вписанный (Inscribed in circle) – построение по радиусу описанной окружности; Описанный (Circumscribed about circle) – построение по радиусу вписанной окружности.
CIRCLE		Окружность	Центр круга (Specify center point of circle) – указать центр окружности; Диаметр (Diameter) – задать диаметр окружности; Радиус (Radius) – задать радиус окружности; 3Т (3P) – построение окружности по трём точкам; 2Т (2P) – построение окружности по двум точкам; ККР (TTR) – построение окружности по двум касательным и радиусу.

продолжение таблицы 1

Имя команды	Кнопка	Назначение команды	Запросы и ключи Команды
ARC		Дуга	Центр дуги (Specify center point of arc) – указать центр дуги; Конец (End) – указать конечную точку дуги; Угол (Angle) – указать центральный угол дуги; Длина хорды (Length of chord) – задать длину хорды дуги; Направление (Direct) – определить направление дуги; Радиус (Radius) – задать радиус дуги.
BHATCH		Штриховка	В диалоговом окне (см. рис. 15)
TEXT	нет	Многострочный текст	Выравнивание (Justify) – выбор способа выравнивания текста; Стиль (Style) – выбор стиля текста; Высота текста (Height) – задание высоты текста; Угол поворота (Rotation angle) – задание угла поворота текста относительно оси X.
MTEXT		Многострочный форматируемый текст	В диалоговом окне (см. рис. 14)
OFFSET		Подобие	Укажите расстояние смещения(Specify offset distance) – определить величину смещения; Через (Through) – подобный объект через указанную точку; Удалить (Delete) – удалить исходный объект; Слой (Layer) – выбор слоя.
MOVE		Перемещение	Выберите объекты (Select objects) – выбор объектов для смещения; Базовая точка (Base point) – выбор базовой точки.
COPY		Копирование	Выберите объекты (Select objects) – выбор объектов для смещения; Базовая точка (Base point) – выбор базовой точки. Выход (Exit) – закончить копирование объекта; Отменить (Undo) – отменить копию.

продолжение таблицы 1

Имя команды	Кнопка	Назначение команды	Запросы и ключи Команды
SCALE		Масштабирование	Выберите объекты (Select objects) – выбор объектов для масштабирования; Базовая точка (Base point) – выбор базовой точки. Масштаб (Scale) – задать масштаб; Копия (Copy) – масштабирование с созданием копии; Опорный отрезок (Reference) – задание масштаба длиной отрезка.
MIRROR		Симметрия	Выберите объекты (Select objects) – выбор объектов для симметрии; Первая точка (Specify first point) – укажите первую точку оси симметрии; Вторая точка (Specify second point) укажите вторую точку оси симметрии.
ROTATE		Поворот	Выберите объекты (Select objects) – выбор объектов для поворота; Базовая точка (Base point) – выбор базовой точки. Угол поворота (Rotation angle) Копия (Copy) – поворот с созданием копии; Опорный угол (Reference) – задание опорного направления для поворота.
TRIM		Обрезать	Выберите объекты (Select objects) – выбор секущих; Выберите обрезаемые объекты (Select object to trim) – указание части, которая обрезается у объектов.
BLOCK		Создание блока	В диалоговом окне (см. рис. 17)
WBLOCK	нет	Создание блока в отдельном файле	В диалоговом окне (см. рис. 17)
INSERT		Вставка блока	В диалоговом окне (см. рис. 18)
EXPLODE		Разбивка блока	Выберите объекты (Select objects) – выбор блока.

продолжение таблицы 1

Имя команды	Кнопка	Назначение команды	Запросы и ключи Команды
CHAMFER		Фаска	Выберите первый отрезок (Select first line) – выбор первого отрезка фаски; Выберите второй отрезок (Select second line) – выбор второго отрезка фаски; Длина (Distance) – построение фаски указанием длины двух отрезков; Угол (Angle) – построение фаски указанием длины отрезка и угла наклона фаски; Обрезка (Trim) – обрезать (оставить) выступающие объекты после построения фаски; Несколько – построение фаски на нескольких углах.
FILLET		Скругление/Сопряжение	Выберите первый объект (Select first object) – выбор первого объекта для скругления; Выберите второй объект (Select second object) – выбор второго объекта для скругления; оТменить (Undo) – отменить создание скругления; раДиус (Radius) – задать радиус скругления; Обрезка (Trim) – обрезать (оставить) выступающие объекты после построения скругления; Несколько – построение фаски на нескольких углах.
