Сущность способа и область его применения
Проведение горных выработок в слабоустойчивых водоносных породах невозможно без специальных мероприятий по их упрочнению и понижению водопроницаемости.
При строительстве шахтных стволов около 20% проходки приходится на долю таких пород. Одним из наиболее распространенных мероприятий по повышению устойчивости и понижению водопроницаемости пород является предварительное их замораживание.
Основная задача замораживания пород при строительстве подземных выработок заключается в образовании вокруг их будущего контура ледопородного ограждения, воспринимающего на себя давление окружающих незамороженных пород и препятствующего притоку воды в выработку при ее проходке.
Для образования ледопородного ограждения на некотором расстоянии от контура будущей выработки (примерно равном половине толщины ледопородного ограждения) в один или в несколько рядов бурят замораживающие скважины (рис. 3.1).
Рис. 3.1. Схема расположения замораживающих скважин:
1 — проектный контур выработки в свету; 2 — проектный контур выработки в проходке; 2 — замораживающие скважины
В замораживающие скважины вставляют замораживающие колонки. Наружная труба колонки по своему внешнему диаметру равна диаметру замораживающей скважины. Через замораживающие колонки прокачивают хладоноситель с температурой 233-253 К (-20÷-40°С). В качестве хладоносителя используют растворы (рассолы) хлористого кальция СаС12, у которых температура замерзания при насыщении равна 217,5 К (-55,5°С).
Охлаждение хладоносителя (рассола) осуществляют с помощью хладоагента, в качестве которого в основном применяют аммиак (МН3) и фреон — хлорфторзамещенные углеводороды на основе метана (СН4) и этана (С2Н6). Температура испарения Ти аммиака при нормальном давлении Ти = 239,6 К (-33,4°С). Температура испарения фреона различна и зависит от соотношения в нем атомов хлора, фтора и водорода. У фреона-12 (СС12F2) Ти = 243,2 К (-29,8°С), у фреона-22 (СНС1F2) Ти = 232,2 К (-40,8°С), уфреона-13 (СС1Fз) Ти = 191 К <-82°С).
Охлаждение хладоносителя (рассола) хладоагентом осуществляют на холодильной станции, схема которой приведена на рис. 3.2.
Рис. 3.2. Схема холодильной станции
Компрессором 1 пары хладоагента сжимаются до 0,6-1,2 МПа, при этом его температура повышается до 353÷473 К (80-100 С). Из компрессора пары хладоагента, пройдя маслоотделитель 2, поступают в конденсатор 3. В нем хладоагент конденсируется на трубах, по которым циркулирует вода. Температура хладоагента при этом понижается до 288÷298 К (15÷250С). Из конденсатора жидкий хладоагент поступает в испаритель 4, где за счет резкого снижения давления до 0,05-0,15 МПа, происходит испарение хладоагента. температура образующихся паров хладоагента понижается до 243÷253 К (минус 30÷20°С). Пары хладоагента поднимаются по змеевику испарителя и снова поступают в компрессор. Змеевик помещается в рассольном баке 5, в котором находится жидкий хладоноситель 6 (рассол). Из рассольного бака с помощью насоса 7 хладоноситель подается к замораживающим колонкам. После возврата хладоносителя к устью замораживающих колонок он снова поступает для охлаждения в рассольный бак.
Кроме рассолов для замораживания пород применяют жидкие хладоагенты при их непосредственном испарении. В качестве жидких хладоагентов применяют азот (температура испарения Ти = 77,2 К (-195,8°С); пропан Ти = 230,8 К (-42,2°С); фреон-22 Ти = 233 К (-40°С); аммиак Ти = 239 К (-34°С).
На рис. 3.3 приведены три схемы цируляции хладоносителя в замораживающей колонке.

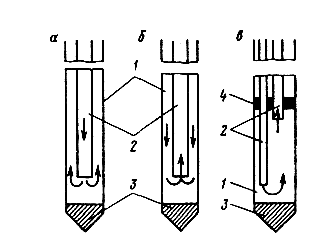

Рис. 3.3. Схема циркуляции хладоагента:
1 — внешняя труба; 2 — внутренняя; 3 — башмак; 4 — диафрагма
На рис. 3.3, а изображена прямая цируляции хладоносителя в замораживающей колонке, когда входящий поток хладоносителя подается по центральной трубе, а исходящий выдается по коаксиальному зазору между внутренней и внешней трубой.
На рис. 3.3,б - обратная, когда входящий поток хладоносителя подается по коаксиальному зазору, а исходящий выдается по центральной трубе.
На рис. 3.3,в - комбинированная, когда во внешней трубе располагают две нитки внутренних труб, одна из которых является подающей, а другая — откачивающей. В последнем случае в замораживающей колонке, в ее нижней части монтируют диафрагму. Применение той или иной схемы зависит от того, в какой части массива (близлежащих от устья скважины или более удаленных участках) необходимо создать более мощное ледопородное ограждение.
Проходка выработок с применением замораживания пород включает:
1) бурение скважин и установку в них замораживающих колонок;
2) образование ледопородных ограждений;
3) проведение и крепление выработки под защитой ледопородного ограждения;
4) оттаивание замороженных пород.
Замораживающие скважины, как правило, бурят диаметром 200-250 мм. Расстояние между скважинами зависит от тепловых свойств пород и водопритока в них. Перебур скважин по отношению к проектной глубине (длине) выработки обычно составляют 3-5 м.
После монтажа замораживающих колонок их подсоединяют к системе питания холодильной станции и начинают процесс формирования ледопородного ограждения, закачивая в колонки хладоноситель.
Формирование ледопородного ограждения контролируется через термические и гидрогеологические скважины с применением акустических и электромагнитных способов контроля.
Термические скважины бурят вокруг проектного контура будущей выработки с различным удалением от ее центра. Гидрогеологическую скважину бурят в центре будущей выработки. Термические скважины служат для установки в них термопарных датчиков для контроля за ходом формирования ледопородного ограждения, гидрогеологическая — для контроля за притоком воды.
Формирование ледопородного ограждения считается законченным, когда отдельные ледопородные цилиндры вокруг замораживающих скважин сомкнутся и толщина ледопородного ограждения между скважинами достигнет проектных значений. Убедившись с помощью контролирующей аппаратуры в надежности ледопородного ограждения, начинают проходку выработки и ее крепление, после чего происходит оттаивание замороженных пород.
Проходка подземных выработок и строительство подземных сооружений с замораживанием пород широко применяется как у нас в стране, так и за рубежом в горнодобывающей промышленности, в гидротехническом и транспортном строительстве, при сооружении метрополитенов и коммунальных тоннелей, подземных нефте- и газохранилищ, фундаментов под промышленные сооружения и в ряде других случаев.
