Как я говорил в предисловии к уроку, займемся конструированием универсального радиолюбительского блока питания.

В первую очередь определимся со схемой. Естественно за ней далеко ходить не нужно, она находится в разделе этого сайта, схемы начинающим, в самом низу, которая так и называется «Простой регулируемый блок питания». Там же и его подробное описание с возможной заменой применяемых радиоэлементов. Затруднений при его изготовлении у вас не должно возникнуть, т. к. все то, из чего состоит схема представленного БП нам по предыдущим урокам хорошо знакомо и изучено, я надеюсь. Принципы работы отдельных его узлов мы тоже рассматривали. Единственное что здесь может вызвать затруднение в понимании, это усилительный каскад, собранный на транзисторах VT2 и VT3. Пока принимайте это как должное, подобные схемы и примеры в дальнейшем мы будем рассматривать и тогда к вам придет миг озарения. Здесь главное при монтаже не допустить ошибок. По поводу монтажа: - вообще всю эту конструкцию можно смонтировать не на печатной плате как предлагается, (хотя это идеальный вариант, основы печатного монтажа можно изучить здесь) а на кусочке плотного картона (пресшпанте), при условии, что вы будете эксплуатировать его в домашних условиях, т. е. в условиях с нормальной влажностью. Делается это просто. Размещаются все радиоэлементы на картонке определенного размера (который зависит от габаритов применяемых радиодеталей и будущего корпуса), кроме трансформатора и выходного транзистора VT3, т. к. трансформатор крепится отдельно к шасси корпуса, а транзистор на радиаторе (дюралевая пластина). Радиатор транзистора VT3 должен быть изолирован от корпуса, если он металлический. Далее в местах выводов радиоэлементов с помощью тонкого шила прокалываются отверстия в которые вставляются выводы радиоэлементов. После того как вставили деталь в отверстие выводы нужно разогнуть в стороны, чтобы деталь не выпадала из отверстий при дальнейших манипуляциях с т. н. платой. После этого остается с помощью проводников с обратной стороны нашей картонки (со стороны загнутых выводов) распаять все радиодетали в соответствии со схемой. Про основы качественной пайки можно прочитать здесь. Отдельно остановлюсь на трансформаторе и микроамперметре: в этом блоке питания можно применить любой трансформатор мощностью от 20 до 60 Вт., с переменным напряжением на вторичной обмотке от 12 до 14 В. Например; очень хорошо для данной конструкции подходит ТВК 110 - трансформатор кадровой развертки от старых, ламповых черно - белых телевизоров. Для ориентира см. (рис. 9, 10).



Рис. 9 Вид сверху. Рис. 10 Вид сбоку.

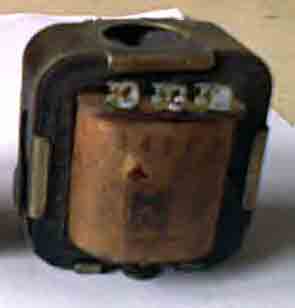

Микроамперметр; который применяется здесь в качестве вольтметра, можно выдрать из любого старого бобинного магнитофона или ему подобных, который там применяется в качестве индикатора уровня сигнала, с любым током отклонения, потому как с помощью добавочного резистора R6 (подбирается экспериментально, в зависимости от используемого микроамперметра) мы сможем отрегулировать границы показания максимального предела измеряемого напряжения. И еще, у вас конечно возникнут затруднения с проверкой и контролем выходного напряжения, потому как мы еще не изучали основные приемы работы с такими измерительными приборами как вольтметр, амперметр и омметр. Здесь страшного ничего нет, потому что в разделе измерения, размещена подробная статья, как с помощью недорогого цифрового китайского «тестера» измерять все необходимые нам входные и выходные параметры, а так же методика подбора добавочного резистора к микроамперметру применяемого в качестве вольтметра. Можно пойти и более простым путем, отказавшись от микроамперметра и просто зделать контрольные надписи напротив метки регулятора напряжения.Приступайте и помните что на первичной обмотке трансформатора будет находиться переменное напряжение в 220 В, КОТОРОЕ ОПАСНО ДЛЯ ЖИЗНИ, поэтому перед тем как начинать сборку БП повторите еще раз элементарные правила техники безопасности!
