БИПОЛЯРНЫЕ ТРАНЗИСТОРЫ

Вот мы и подошли к уроку, с которого начинается старт во «взрослую жизнь» т. к. именно с этого урока вы сможете полноценно и с пониманием предметной области начинать паять простейшие конструкции. И для успешной сборки и наладки этих конструкций, очень важно четко понимать какую функцию в этой схеме выполняет тот, или иной радиоэлемент, какие параметры нужно проконтролировать и т. д. Практическая работа в этом уроке будет не менее интересна, и сводится к выполнению предложенных опытов с биполярным транзистором. Думаю что после этой практической работы, вопросы по поводу принципов работы транзистора отпадут сами собой. Если все - таки, вопросы будут, это говорит только о вашей целеустремленности и желании познать глубже суть происходящего.

В большую «семью» полупроводниковых приборов, называемых транзисторами, входят два вида: биполярные и полевые. Первые из них, чтобы как - то отличить их от вторых, часто называют обычными транзисторами. Биполярные транзисторы используются наиболее широко. Именно с них мы пожалуй и начнем. Термин «транзистор» образован из двух английских слов: transfer - преобразователь и resistor - сопротивление. В упрощенном виде биполярный транзистор представляет собой пластину полупроводника с тремя (как в слоеном пироге) чередующимися областями разной электропроводности (рис. 1), которые образуют два р - n перехода. Две крайние области обладают электропроводностью одного типа, средняя - электропроводностью другого типа. У каждой области свой контактный вывод. Если в крайних областях преобладает дырочная электропроводность, а в средней электронная (рис. 1, а), то такой прибор называют транзистором структуры p - n - р. У транзистора структуры n - p - n, наоборот, по краям расположены области с электронной электропроводностью, а между ними - область с дырочной электропроводностью (рис. 1, б).



Рис. 1 Схематическое устройство и графическое обозначение на схемах транзисторов структуры p - n - p и n - p - n.

Если мысленно прикрыть любую из крайних областей транзисторов, изображенных схематически на (рис.1). Что получилось? Оставшиеся две области есть не что иное, как плоскостной диод. Если прикрыть другую крайнюю область, то тоже получится диод. Значит, транзистор можно представить себе как два плоскостных диода с одной общей областью, включенных навстречу друг другу. Общую (среднюю) область транзистора называют базой, одну крайнюю область - эмиттером, вторую крайнюю область - коллектором. Это три электрода транзистора. Во время работы транзистора его эмиттер вводит (эмитирует) в базу дырки (в транзисторе структуры p - n - р) или электроны (в транзисторе структуры n - p - n), коллектор собирает эти электрические заряды, вводимые в базу эмиттером. Различие в обозначениях транзисторов разных структур на схемах заключается лишь в направлении стрелки эмиттера: в p - n - р транзисторах она обращена в сторону базы, а в n - p - n транзисторах - от базы. Электронно - дырочные переходы в транзисторе могут быть получены так же, как в плоскостных диодах. Например, чтобы изготовить транзистор структуры p - n - р, берут тонкую пластину германия с электронной электропроводностью и наплавляют на ее поверхность кусочки индия. Атомы индия диффундируют (проникают) в тело пластины, образуя в ней две области типа р - э миттер и коллектор, а между ними остается очень тонкая (несколько микрон) прослойка полупроводника типа n - база. Транзисторы, изготовляемые по такой технологии, называют сплавными. Запомни наименования р - n переходов транзистора: между коллектором и базой - коллекторный, между эмиттером и базой - эмиттерный. Схематическое устройство и конструкция сплавного транзистора показаны на (рис. 2). Прибор собран на металлическом диске диаметром менее 10 мм. Сверху к этому диску приварен кристаллодержатель, являющийся внутренним выводом базы, а снизу - ее наружный проволочный вывод. Внутренние выводы коллектора и эмиттера приварены к проволочкам, которые впаяны в стеклянные изоляторы и служат внешними выводами этих электродов. Цельнометаллический колпак защищает прибор от механических повреждений и влияния света. Так устроены наиболее распространенные маломощные низкочастотные транзисторы серий МП39, МП40, МП41, МП42 и их разновидности. Буква (М) в обозначении говорит о том, что корпус транзистора холодносварной, буква (П)- первоначальная буква слов «плоскостной», а цифры - порядковые заводские номера приборов. В конце обозначения могут быть буквы А, Б, В (например, МП39Б), указывающие разницу в параметрах транзистора данной серии. Существуют другие способы изготовления транзисторов, например, диффузионно - сплавной (рис. 3). Коллектором транзистора, изготовленного по такой технологии, служит пластина исходного полупроводника. На поверхность пластины наплавляют очень близко один от другого два маленьких шарика примесных элементов. Во время нагрева до строго определенной температуры происходит диффузия примесных элементов в пластинку полупроводника. При этом один шарик (на рис. 3 - правый) образует в коллекторе тонкую базовую область, а второй (на рис. 3 - левый) эмиттерную область.



Рис. 2 Устройство и конструкция сплавного транзистора структуры p - n - p. Рис. 3 Устройство и конструкция диффузионно - сплавного транзистора структуры p - n - p.

В результате в пластине исходного полупроводника получаются два р - n перехода, образующие транзистор структуры р - n - р. По такой технологии изготовляют, в частности, наиболее массовые маломощные высокочастотные транзисторы серий П401-П403, П422, П423, ГТ308. В настоящее время действует система обозначения транзисторов, по которой выпускаемые серийно приборы имеют обозначения, состоящие из четырех элементов, например: ГТ109А, КТ315В, ГТ403И.

  • Первый элемент этой системы обозначения - буква Г, К или А (или цифра 1, 2 и 3) - характеризует полупроводниковый материал транзистора и температурные условия работы прибора. Буква Г (или цифра 1) присваивается германиевым транзисторам, буква К (или цифра 2) - кремниевым транзисторам, буква А (или цифра 3) - транзисторам, полупроводниковым материалом которых служит арсенид галлия. Цифра, стоящая вместо буквы, указывает на то, что данный транзистор может работать при повышенных температурах (германиевый - выше 4- 60°С, кремниевый - выше +85°С).
  • Второй элемент - буква Т - начальная буква слова «транзистор».

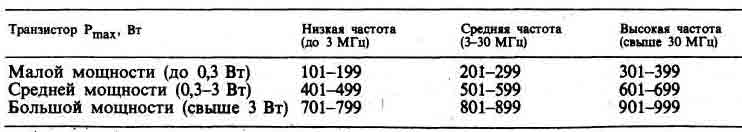

  • Третий элемент - трехзначное число от 101 до 999 - указывает порядковый номер разработки и назначение прибора. Это число присваивается транзистору по признакам, приведенным в таблице.
  • Четвертый элемент обозначения - буква, указывающая разновидность транзисторов данной серии.

Вот некоторые примеры расшифровки обозначений транзисторов по этой системе : ГТ109А - германиевый маломощный низкочастотный транзистор, разновидность А; ГТ404Г - германиевый средней мощности низкочастотный транзистор, разновидность Г; КТЗ15В - кремниевый маломощный высокочастотный транзистор, разновидность В. Наряду с такой системой продолжает действовать и прежняя система обозначения транзисторов, например П27, П401, П213, МП39 и т.д. Объясняется это тем, что такие или подобные транзисторы были разработаны до введения современной маркировки полупроводниковых приборов. Внешний вид некоторых биполярных транзисторов, наиболее широко используемых радиолюбителями, показан на (рис. 4). Маломощный низкочастотный транзистор ГТ109 (структуры р - n - р) имеет в диаметре всего 3, 4 мм. Транзисторы этой серии предназначены для миниатюрных радиовещательных приемников. Их используют также в слуховых аппаратах, в электронных медицинских приборах т.д. Диаметр транзисторов ГТ309 (р - n - р) 7,4 мм. Такие транзисторы применяют в различных малогабаритных электронных устройствах для усиления и генерирования колебаний высокой частоты. Транзисторы КТЗ15 (n - p - n) выпускают в пластмассовых корпусах. Эти маломощные транзисторы предназначены для усиления и генерирования колебаний высокой частоты. Транзисторы МП39 - МП42 (р - n - р) - самые массовые среди маломощных низкочастотных транзисторов. Точно так выглядят и аналогичные им, но структуры n - p - n, транзисторы МП35 - МП38. Диаметр корпуса любого из этих транзисторов 11,5 мм. Наиболее широко их используют в усилителях звуковой частоты. Так выглядят и маломощные высокочастотные р - n - р транзисторы серий П401 - П403, П416, П423, используемые для усиления высокочастотных сигналов как в промышленных, так и любительских радиовещательных приемниках. Транзистор ГТ402 (р - n - р) - представитель низкочастотных транзисторов средней мощности. Такую же конструкцию имеет его «близнец» ГТ404, но он структуры (n - p - n). Их, обычно используют в паре, в каскадах усиления мощности колебаний звуковой частоты. Транзистор П213 (германиевый структуры р - n - р) - один из мощных низкочастотных транзисторов, широко используемых в оконечных каскадах усилителей звуковой частоты. Диаметр этого, а также аналогичных ему транзисторов П214 - П216 и некоторых других, 24 мм. Такие транзисторы крепят на шасси или панелях при помощи фланцев. Во время работы они нагреваются, поэтому их обычно ставят на специальные теплоотводящие радиаторы, увеличивающие поверхности охлаждения. КТ904 - сверхвысокочастотный кремниевый n - p - n транзистор большой мощности. Корпус металлокерамический с жесткими выводами и винтом М5, с помощью которого транзистор крепят на теплопроводящем радиаторе. Функцию радиатора может выполнять массивная металлическая пластина или металлическое шасси радиотехнического устройства. Высота транзистора вместе с выводами и крепежным винтом чуть больше 20 мм. Транзисторы этой серии предназначаются для генераторов и усилителей мощности радиоаппаратуры, работающей на частотах выше 100 МГц, например диапазона УКВ.



Рис. 4 Внешний вид некоторых транзисторов.
